Machines pour le forage dans l'axe de Pièces Cylindriques

DES MACHINES DE SERIE "SUR MESURE"

Les machines pour pièces cylindriques IMSA MFT sont conçues pour le forage de pièces telles que les : arbres de transmission, arbres à cames, injecteurs, tubes de vérins, valves, guides des valves, etc. En bref, toutes les pièces nécessitant un trou à leur axe de rotation.

Il est possible de personnaliser les machines de forage profond des séries "MFT" et "MFTB" pour leur profondeur de forage, le diamètre et le nombre de broches. Ceci permet de répondre aux besoins des productions spéciales ou de la fabrication de grande série. Nous proposons des systèmes automatiques de chargement des pièces pour compléter l’installation.



DEUX METHODES DE FORAGE

Les foreuses IMSA pour pièces cylindriques utilisent deux méthodes de forage différents, selon les diamètres:

  • forage profond par outils "foret 3/4" pour notre série MFT
  • forage profond par méthode "BTA/STS" pour notre série MFTB

En savoir plus: Le Forage Profond



Les avantages des foreuses IMSA pour pièces cylindriques

  • structure très robuste et rigide, avec hauteur des outils toujours égale à zéro;
  • fonctions spécifiques IMSA pour le contrôle du process de forage profond;
  • lunettes "autofocus" - à écartement constant - pour le guidage optimisé de l'outil;
  • gestion optimisée de l'huile d'arrosage par groupe automatique de filtration et réfrigérateur de série;
  • suivant modèle : contre-rotation de la pièce par rapport à la rotation de l'outil, conduisant à une concentricité maximum du trou;
  • solutions avec groupes de forage indépendants, sur demande;
  • systèmes de chargement/déchargement automatique des pièces, sur demande.

Machines pour le forage dans l'axe de Pièces Cylindriques

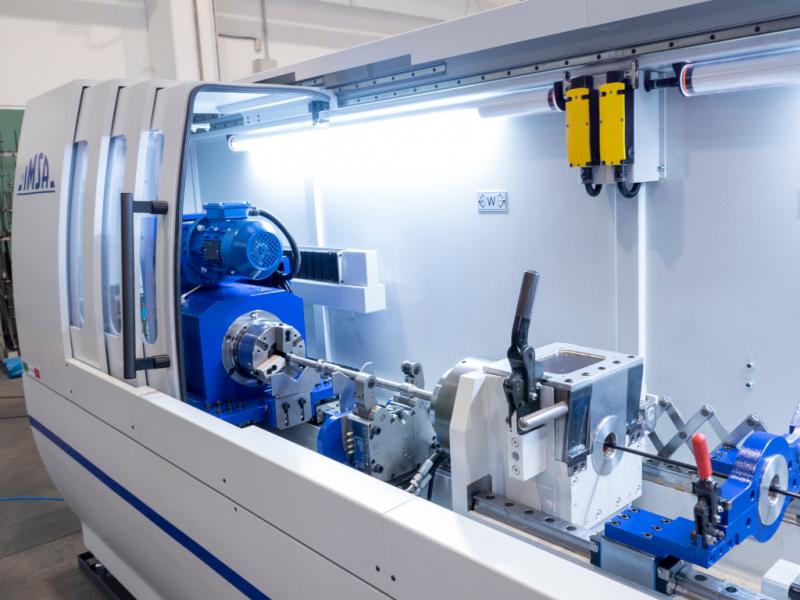

MFT 1000EVONEW

*Nouvelle* machine mono-broche de forage profond pour le forage dans l'axe d'arbres en acier et autres pièces cylindriques

  • Diamètres de forage mini-maxi: 4 - 25 mm
  • Profondeur de forage: 160xD, maxi. 1000 mm
  • Contre-rotation de la pièce 80 t/min
  • Blocage pièce piloté par CNC
  • Broche de forage 9 kW - 6.000 t/min
  • Pression huile maxi 80 bar.
en savoir plus

MFT 500CR - MFT 1000CR - MFT 1500CR

Machines mono-broche de forage profond pour le forage dans l'axe d'arbres en acier et autres pièces cylindriques.

  • Diamètres de forage mini-maxi: (4) 6 - 25 mm
  • Profondeur de forage maxi (svt. modèle) 500, 1000, 1500 mm
  • Contre-rotation de la pièce 150 rpm
  • Blocage pièce pneum./opt.CNC
  • Broche de forage 7,5 kW - 6.000 rpm
  • Pression huile maxi 80 bar (opt. 120).
en savoir plus

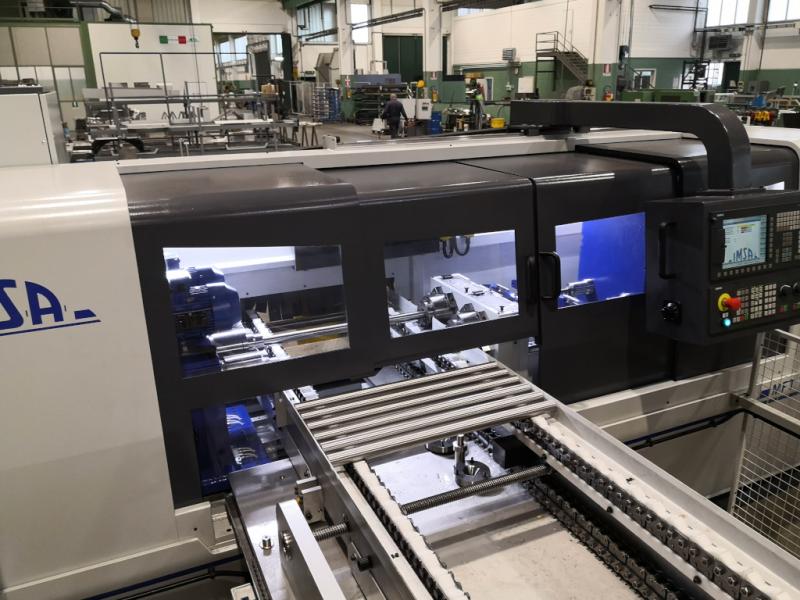

MFT750/2T CR - MFT1500/2T CR

Machines de forage profond axial pour pièces cylindriques. Les machines "2T" sont équipées d'un seul chariot bi-broches, pour le forage de 2 pièces identiques à chaque cycle.

  • Diamètres de forage mini-maxi: 6 - 24 mm
  • Profondeur de forage maxi (svt. modèle) 750, 1500 mm
  • Contre rotation de la pièce 150 rpm
  • Blocage pièce piloté par CNC
  • Broches de forage 12 kW - 4.000 rpm
  • Pression d'arrosage maxi 90 bar.
en savoir plus

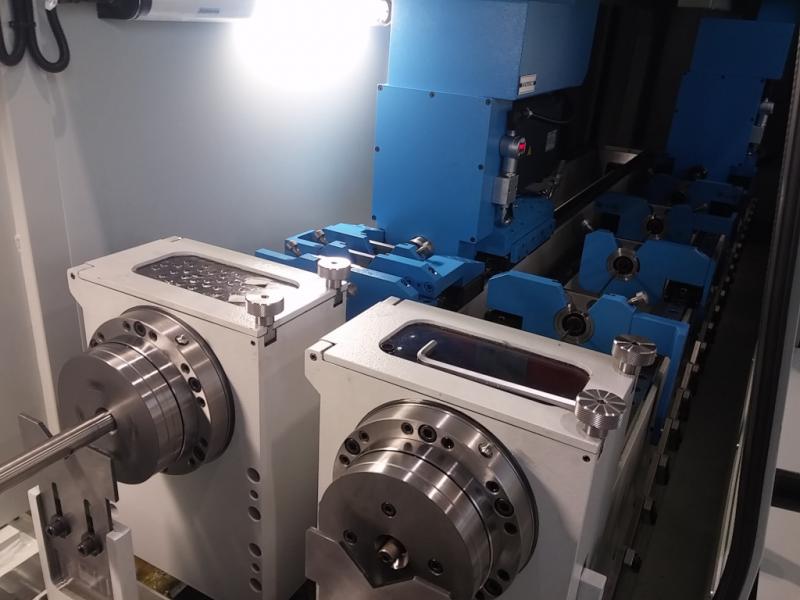

MFT1000/2Ti CR - MFT1500/2Ti CR

Machines de forage profond axial pour pièces cylindriques. Les machines "2Ti" sont équipées de deux têtes indépendantes, il est donc possible de forer 2 pièces différentes dans le même cycle.

  • Diamètres de forage mini-maxi: 6 - 25 mm
  • (Option) Diamètres de forage mini-maxi: 4 - 25 mm
  • Profondeur de forage maxi (svt. modèle) 1000, 1500 mm
  • Contre rotation de la pièce 150 rpm
  • Blocage pièce pneum./ Opt.CNC
  • Broches de forage 7 kW - 6.000 rpm
  • Pression d'arrosage maxi 80 bar.
en savoir plus

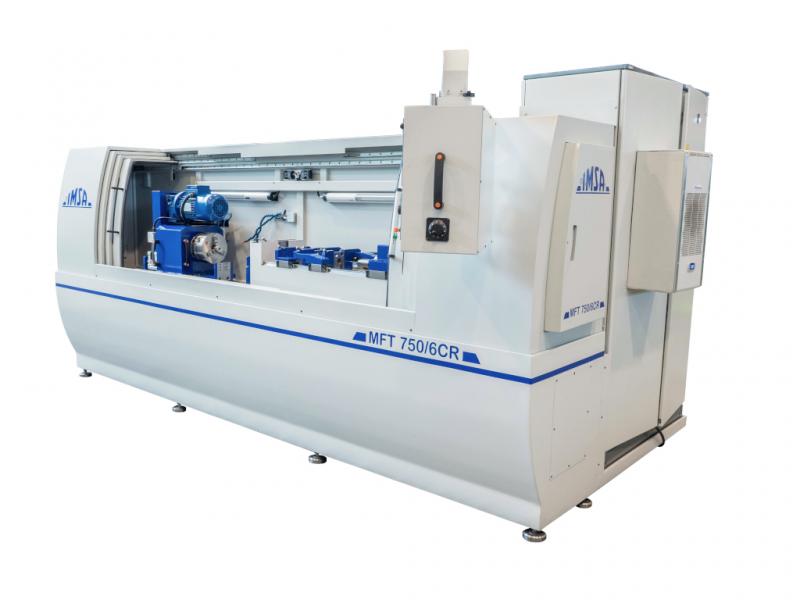

MFT 750 /6 CR

Machine de forage profond pour le forage dans l'axe des particuliers médicaux et autres pièces cylindriques. Forage de petit diamètre, pièce en contre-rotation.

  • Diamètres de forage mini-maxi: 1,5 - 6 mm
  • Profondeur de forage maxi (Ø 1,5 - 3 mm) 120 mm
  • Profondeur de forage maxi (Ø 3 - 6 mm) 750 mm
  • Contre-rotation de la pièce 150 t/min
  • Blocage pièce pneum./opt.CNC
  • Broche de forage 5,8 kW - 15.000 t/min
  • Pression huile maxi 180 bar.
en savoir plus

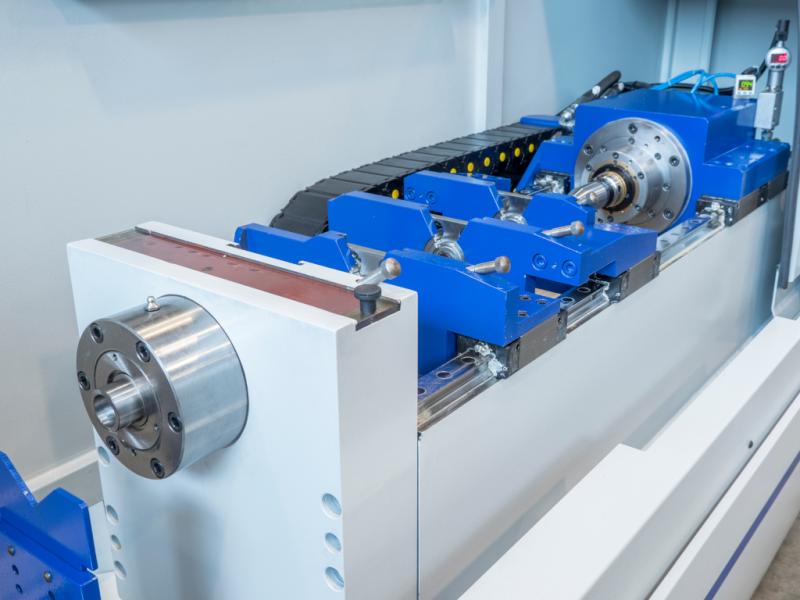

MFT 750 /12 CR

Machine de forage profond pour le forage dans l'axe des particuliers médicaux et autres pièces cylindriques. Forage de petit diamètre, pièce en contre-rotation.

  • Diamètres de forage mini-maxi: 3 - 12 mm
  • Profondeur de forage maxi (160xØ) 750 mm
  • Contre-rotation de la pièce 150 t/min
  • Blocage pièce pneum./opt.CNC
  • Broche de forage 9,0 kW - 7.500 t/min
  • Pression huile maxi 120 bar.
en savoir plus

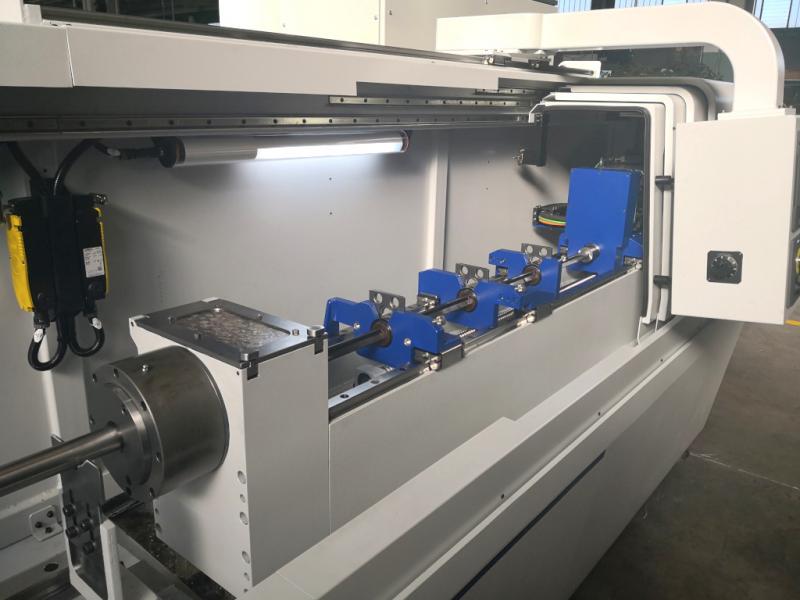

MFT1000 /32 CR - MFT1500 /32 CR

Machines de forage profond dédiées à arbres en acier et autres pièces cylindriques à forer dans leur axe, comme par exemple arbres de transmission, vérins du secteur aérospace, brides pour applications industrielles.

  • Diamètres de forage mini-maxi: 6 - 32 mm
  • Profondeur de forage maxi (svt. modèle) 1000, 1500 mm
  • Contre-rotation de la pièce 150 rpm
  • Blocage pièce à CNC
  • Broche de forage 9,0 kW - 6.000 t/min
  • Pression huile maxi 80 bar (opt. 120).
en savoir plus

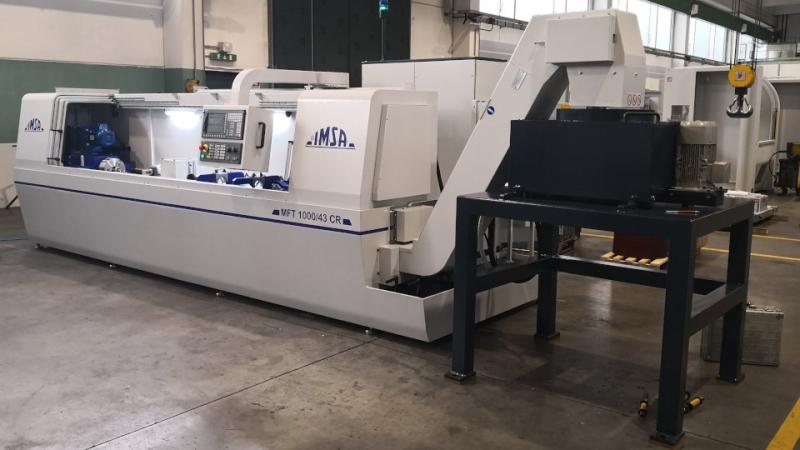

MFT1000/43CR - MFT1500/43CR

Machines de forage profond dédiées à arbres en acier et autres pièces cylindriques à forer dans leur axe, comme par exemple arbres de transmission, vérins du secteur aérospace, brides pour applications industrielles.

  • Diamètres de forage mini-maxi: 8 - 43 mm
  • Profondeur de forage maxi (svt. modèle) 1000, 1500 mm
  • Contre-rotation de la pièce 80 rpm
  • Blocage pièce à CNC
  • Broche de forage 17,0 kW - 4.200 t/min
  • Pression huile maxi 100 bar.
en savoir plus

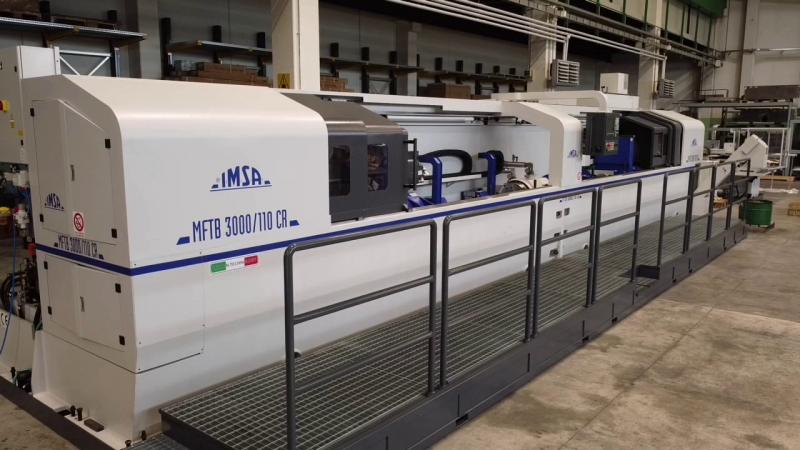

MFTB 3300 /110EVO

*Nouvelle* machine mono-broche de forage profond pour le forage dans l'axe d'arbres pour le secteur aéronautique et autres pièces cylindriques

  • Diamètres de forage mini-maxi: 30 - 110 mm
  • Profondeur de forage maxi. 3300 mm
  • Contre-rotation de la pièce 400 t/min
  • Blocage pièce piloté par CNC
  • Broche de forage 54 kW - 1.400 t/min.
en savoir plus

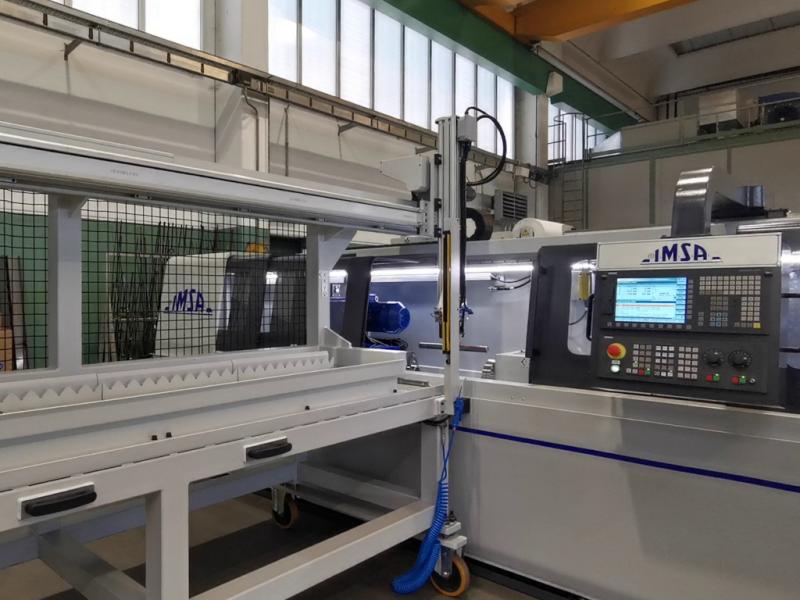

MFTB1000/51 GDK - MFTB1500/51 GDK - MFTB2000/51 GDK

Machines pour le perçage profond dans l’axe des pièces cylindriques. Dans la gamme de diamètres intermédiaires entre le forage par foret 3/4 et par outil BTA, nous proposons notre solution IMSA "GDK" qui permet un double setup afin d'exploiter ces deux types d'outils.

  • Diamètres de forage optimaux par foret 3/4: 6-25 mm;
  • Diamètres de forage optimaux par outils BTA/STS: 18-51 mm;
  • Diamètre maximal de forage en réalésage: 65 mm;
  • Profondeur de forage maxi. 1000 / 1500 / 2000 mm (suivant nom de la machine);
  • Contre-rotation de la pièce: 80 rpm;
  • Blocage pièce: hydraulique;
  • Broche de forage: 22 kW - 3500 rpm.
en savoir plus

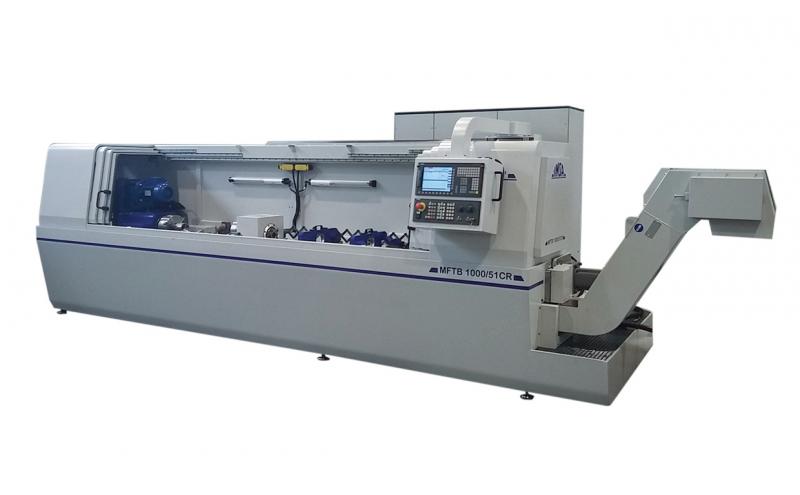

MFTB1000/51 CR - MFTB1500/51 CR - MFTB2000/51 CR

Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage: BTA.

  • Diamètres de forage optimaux : 18-51 mm dans le plein, jusqu’à 65 mm en réalésage;
  • Profondeur de forage maxi. 1000 / 1500 / 2000 mm (suivant nom de la machine);
  • Contre-rotation de la pièce: 80 rpm;
  • Blocage pièce: hydraulique;
  • Broche de forage: 17 kW - 2000 rpm.
en savoir plus

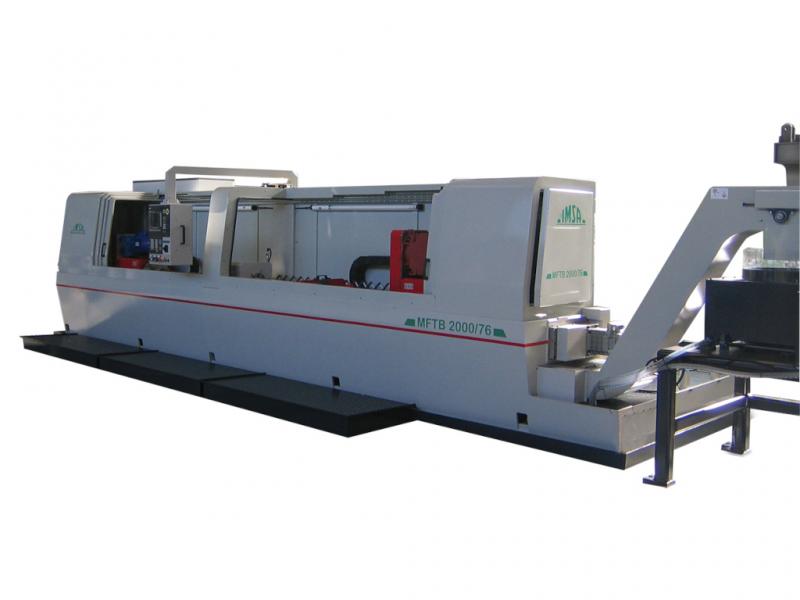

MFTB1000/76 CR - MFTB2000/76 CR - MFTB3000/76 CR

Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage : BTA.

  • Diamètres de forage optimaux : 20-76 mm dans le plein, jusqu’à 85 mm en réalésage;
  • Profondeur de forage maxi. 1000 / 2000 / 3000 mm (suivant nom de la machine);
  • Contre-rotation de la pièce: 80 rpm;
  • Blocage pièce: à cnc;
  • Broche de forage: 38 kW - 1500 rpm.
en savoir plus

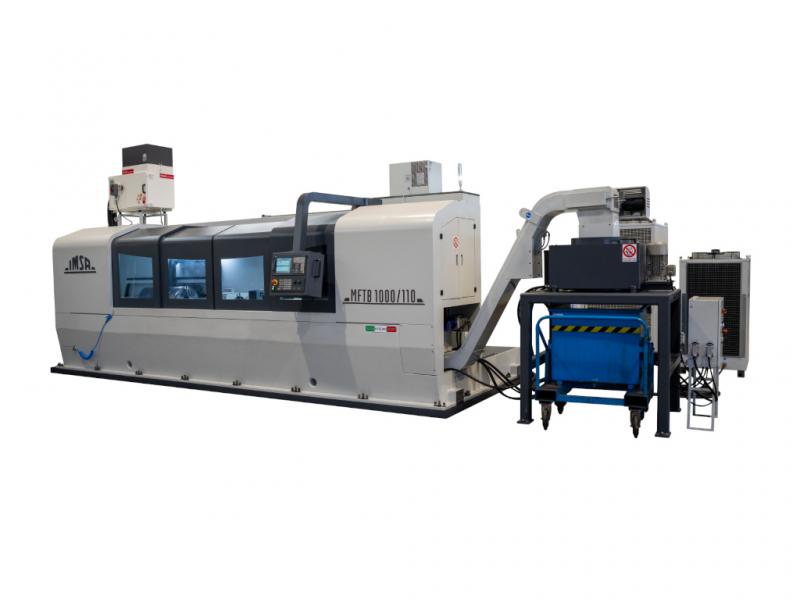

MFTB1000/110 - MFTB2000/110

Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage : BTA.

  • Diamètres de forage optimaux : 20-110 mm dans le plein, (en option jusqu’à 135 mm en réalésage).
  • Profondeur de forage maxi. 1000 / 2000 mm (suivant nom de la machine).
  • Blocage pièce: hydromécanique.
  • Broche de forage: 51 kW - 1500 rpm.
en savoir plus

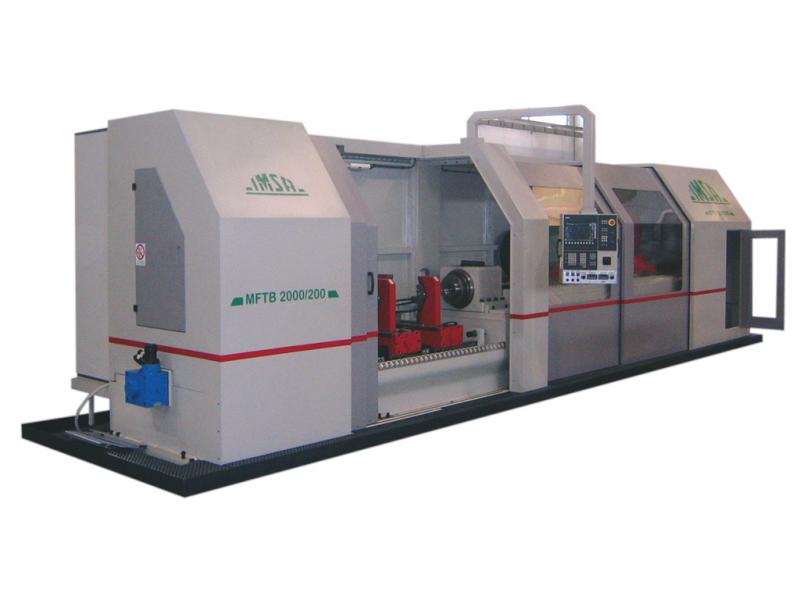

MFTB2000 /200

Machine pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage : BTA.

  • Diamètres de forage optimaux : 50-200 mm dans le plein.
  • Profondeur de forage maxi. 2000 mm.
  • Blocage pièce: hydromécanique.
  • Broche de forage: 71 kW - 1250 rpm.
en savoir plus
