Machines pour le Forage dans l’axe de pièces Cylindriques

DES MACHINES DE SERIE SUR MESURE

Les machines IMSA MFT sont conçues pour le forage de pièces telles que: arbres de transmission, arbres à cames, injecteurs, tubes de vérins, valves, guide des valves, etc. En bref, toutes les pièces nécessitant un trou à leur axe de rotation.

Il est possible de personnaliser les machines de forage profond des séries « MFT » et « MFTB » pour leur profondeur de forage, le diamètre et le nombre de broches. Ceci permet de répondre aux besoins des productions spéciales ou de la fabrication de grande série. Nous proposons des systèmes automatiques de chargement des pièces pour compléter l’installation.

DEUX METHODES DE FORAGE

Les foreuses IMSA pour arbres mécaniques utilisent deux méthodes de forage différents, selon les diamètres:

  • forage profond par outils « foret 3/4 » pour notre série MFT
  • forage profond par outils « BTA/STS » pour notre série MFTB

En savoir plus: Le Forage Profond

Machines pour le forage dans l’axe de pièces cylindriques

MFT 1000EVO

Machine de forage profond pour le perçage dans l’axe de pièces cylindriques. Mono-broche. Méthode : forage par foret 3/4. Pièce en contre-rotation. Diamètres de forage : 4 – 25 mm. Profondeur de forage (160xØ) max. 1000 mm. La version EVO gère la pression et le débit de l’huile par variateur de vitesse ; en plus, elle est équipée de solutions de mouvement des axes full-cnc.

MFT 500CR – MFT 1000CR – MFT 1500CR

Machines de forage profond pour le perçage dans l’axe. Mono-broche. Méthode : forage par foret 3/4. Pièce en contre-rotation. Diamètres de forage : 4 – 25 mm. Profondeur de forage maxi. selon le nom de la machine : 500 mm, 1000 mm, 1500 mm.

MFT750/2T CR – MFT1500/2T CR

Machines de forage profond axial pour pièces cylindriques. Les machines « 2T » sont équipées d’un seul chariot bi-broches, pour le forage de 2 pièces identiques à chaque cycle. Méthode : forage par foret 3/4. Pièce en contre-rotation. Diamètres de forage : 6 – 24 mm. Profondeur de forage maxi. (suivant modèle) 750 mm, 1.500 mm.

MFT1000/2Ti CR – MFT1500/2Ti CR

Machines de forage profond axial pour pièces cylindriques. Les machines « 2Ti » sont équipées de deux têtes indépendantes, il est donc possible de forer 2 pièces différentes dans le même cycle. Méthode : forage par foret 3/4. Pièce en contre-rotation. Diamètres de forage : 6 – 25 mm. Profondeur de forage maxi. (suivant modèle) 1.000 mm, 1.500 mm.

MFT 750 /6 CR

Machine de forage profond pour le forage dans l’axe des particuliers médicaux et autres pièces cylindriques. Mono-broche. Méthode de perçage : par foret 3/4. Pièce en contre-rotation. Diamètres de forage : 1,5 – 6 mm. Profondeur de forage : maxi. 120 mm environ pour Ø 1,5 – 3 mm ; maxi. 750 mm pour Ø 3 – 6 mm.

MFT750/12CR macchina foratrice fori profondi IMSA

MFT 750 /12 CR

Machine de forage profond pour le forage dans l’axe des particuliers médicaux et autres pièces cylindriques. Mono-broche. Méthode de perçage : par foret 3/4. Pièce en contre-rotation. Diamètres de forage : 3 – 12 mm. Profondeur de forage (160xØ) maxi. 750 mm.

IMSA gun drilling machine for cylindrical parts MFT1500/32CR - workpiece and steadyrest

MFT1000 /32 CR – MFT1500 /32 CR

Machines de forage profond dédiées à arbres en acier et autres pièces cylindriques à forer dans leur axe, comme par exemple arbres de transmission, vérins du secteur aérospace, brides pour applications industrielles. Mono-broche. Méthode de perçage : par foret 3/4. Pièce en contre-rotation. Profondeur de forage (suivant modèle) 1.000 mm, 1.500mm. Diamètres de forage : 6 – 32 mm.

IMSA - Centerline deep drilling machine MFT1000/43CR

MFT1000/43CR – MFT1500/43CR

Machines de forage profond dédiées à arbres en acier et autres pièces cylindriques à forer dans leur axe, comme par exemple arbres de transmission, vérins du secteur aérospace, brides pour applications industrielles. Mono-broche. Méthode de perçage : par foret 3/4. Pièce en contre-rotation. Profondeur de forage (suivant modèle) 1.000 mm, 1.500mm. Diamètres de forage : 8 – 43 mm.

MFTB1000/51 GDK – MFTB1500/51 GDK – MFTB2000/51 GDK

Machines pour le perçage profond dans l’axe des pièces cylindriques. Dans la gamme de diamètres intermédiaires entre le forage par foret 3/4 et par outil BTA, nous proposons notre solution IMSA « GDK » qui permet un double setup afin d’exploiter ces deux types d’outils. Diamètres de forage par foret 3/4: 8 – 24 mm ; diamètres de forage par outils BTA: 18 – 51 mm; en réalésage jusqu’à 65 mm.

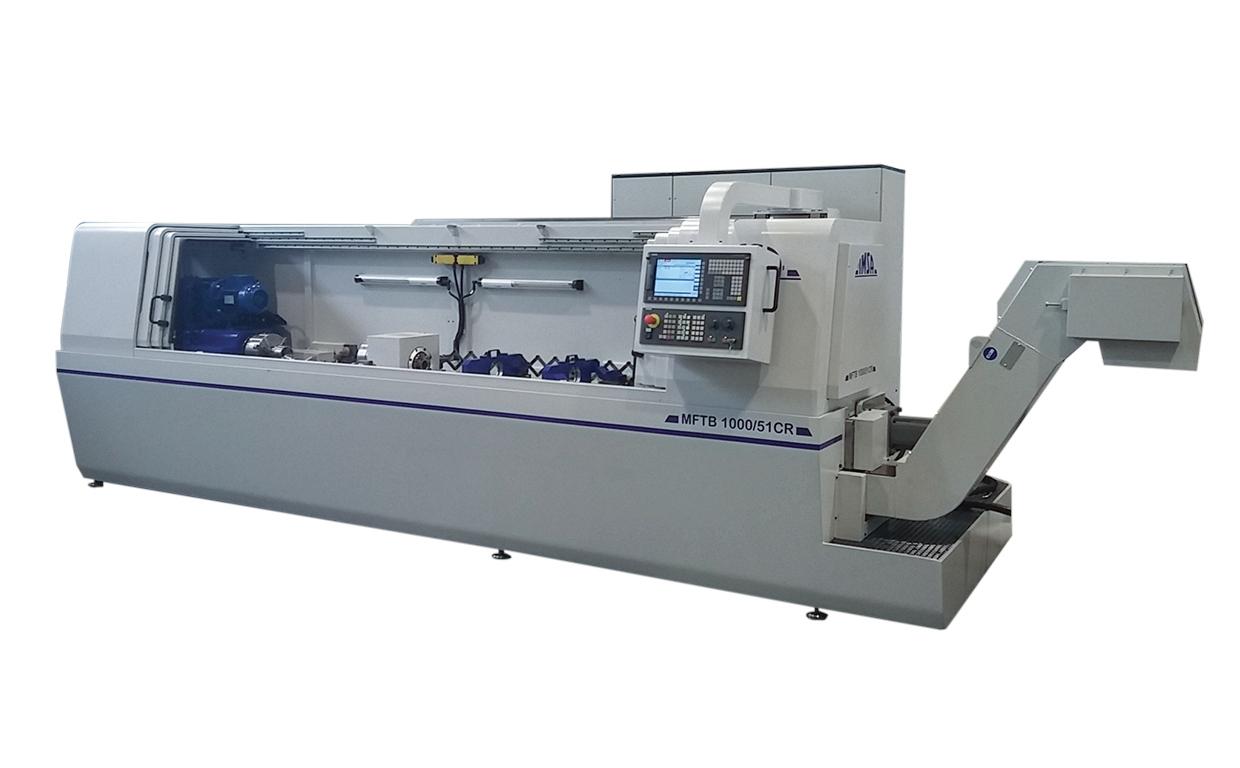

MFTB1000/51 CR – MFTB1500/51 CR – MFTB2000/51 CR

Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage: BTA. Pièce en contre-rotation. Profondeur de forage (suivant modèle) 1.000 mm, 1.500 mm, 2.000 mm. Diamètres de forage : 18 – 51 mm.

Machine de forage profond IMSA, pour le forage dans l'axe de pièces cylindriques, par outils BTA et forets 3/4

MFTB 1000/76 GDK – MFTB 2000 /76 GDK – MFTB 3000 /76 GDK

Machines pour le perçage profond dans l’axe des pièces cylindriques. Dans la gamme de diamètres intermédiaires entre le forage par foret 3/4 et par outil BTA, nous proposons notre solution IMSA « GDK » qui permet un double setup afin d’exploiter ces deux types d’outils. Diamètres de forage par foret 3/4: 8 – 25 mm ; diamètres de forage par outils BTA: 20 – 76 mm.

MFTB1000/76 CR – MFTB2000/76 CR – MFTB3000/76 CR

Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage : BTA. Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage: BTA. Pièce en contre-rotation. Profondeur de forage (suivant modèle) 1.000 mm, 2.000 mm, 3.000 mm. Diamètres de forage : 20 – 76 mm.

MFTB1000/110 – MFTB2000/110

Machines pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage : BTA. Profondeur de forage (suivant modèle) 1.000 mm, 2.000 mm. Diamètres de forage : 20 – 110 mm.

IMSA BTA deep hole drilling machine

MFTB 3300 /110EVO

Machine mono-broche de forage profond pour le forage dans l’axe d’arbres pour le secteur aéronautique, en particulier d’aciers martensitiques résistants à la corrosion. Mono-broche. Méthode de perçage : par outil BTA. Pièce en contre-rotation. Diamètres de forage : 30 – 110 mm. Profondeur maxi. 3.300 mm.

MFTB2000 /200

Machine pour le perçage profond dans l’axe des pièces cylindriques. Méthode de forage : BTA. Profondeur de forage : 2.000 mm. Diamètres de forage : 50 – 200 mm.
