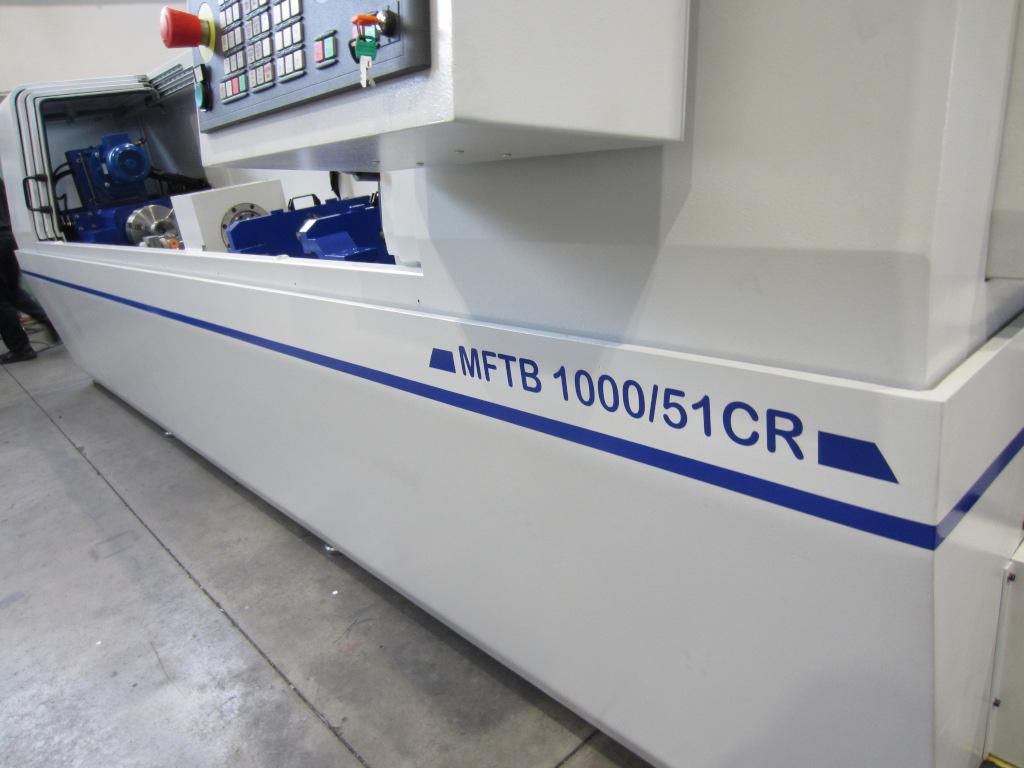

MFTB1000/51 CR – MFTB1500/51 CR – MFTB2000/51 CR

MONO-BROCHE
OUTIL : BTA/STS



Machine de forage profond pour le perçage dans l’axe d’arbres et autres pièces cylindriques en acier



  • Les foreuses de trous profonds de la série IMSA MFTB sont dédiées aux pièces cylindriques qui doivent être percées dans leur axe de rotation, par méthode de perçage: BTA.
  • Exemples d’application: arbres de transmission, vérins pour applications industrielles, …
  • Pour sa fiabilité et flexibilité, cette machine est idéale dans les ateliers qui réalisent du forage profond en sous-traitance.
  • Profondeur de forage, en cycle unique sans débourrage:
    • MFTB 1000 /51 CR: maxi. 1000 mm
    • MFTB 1500 /51 CR: maxi. 1500 mm
    • MFTB 2000 /51 CR: maxi. 2000 mm
  • Diamètres de forage: 18-51 mm dans le plein, jusqu’à 65 mm en réalésage.

Vous avez des besoins en perçage profond avec une gamme de diamètres de forage plus étendue ? Retrouvez notre Série GDK qui se compose de machines pouvant forer de ø 6 à 65 mm par foret 3/4 ou par outil BTA.

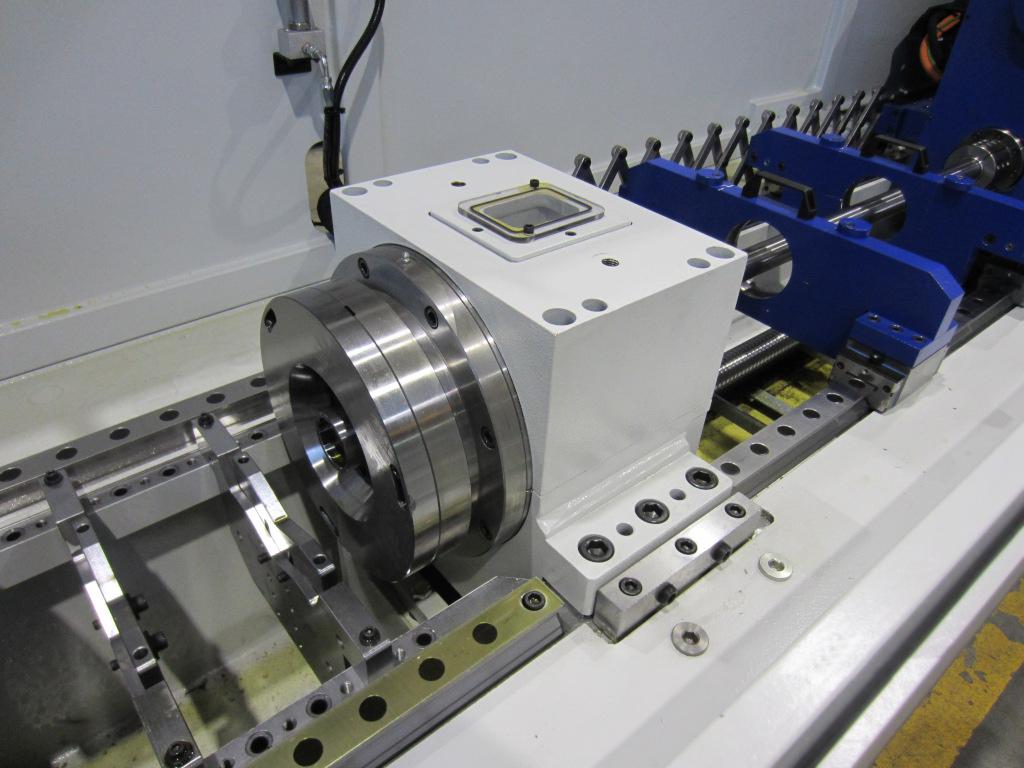

  • La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou.
  • Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond à travers la lecture des efforts de coupe.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. Les foreuses de trous profonds IMSA MFTB sont équipées d’une pompe haute pression, d’un système de filtration à étages, d’une unité de réfrigération de l’huile.



Options

  • Ouverture automatique de la porte coté pièce,
  • Systèmes de chargement des pièces,
  • Centrifugeuse pour copeaux.

INFO TECHNIQUES

Diamètres de forage optimaux : 18-51 mm dans le plein, jusqu’à 65 mm en réalésage;
Profondeur de forage maxi. 1000 / 1500 / 2000 mm (suivant nom de la machine);
Contre-rotation de la pièce: 80 rpm;
Blocage pièce: hydraulique;
Broche de forage: 17 kW – 2000 rpm.
