MFT 500CR – MFT 1000CR – MFT 1500CR

MONO-BROCHE
OUTIL: FORET 3/4



Machines de forage profond pour le forage dans l’axe d’arbres en acier et autres pièces cylindriques



  • Les foreuses IMSA pour trous profonds MFT 500 CR, 1000 CR, 1500 CR (le numéro dans le nom de la machine indique la profondeur de forage) sont conçue pour le forage de pièces cylindriques nécessitant un trou à leur axe de rotation pour les diamètre compris entre 6 et 25 mm. Exemples d’application: arbres de transmission, arbres des boites de vitesse, injecteurs, valves, …

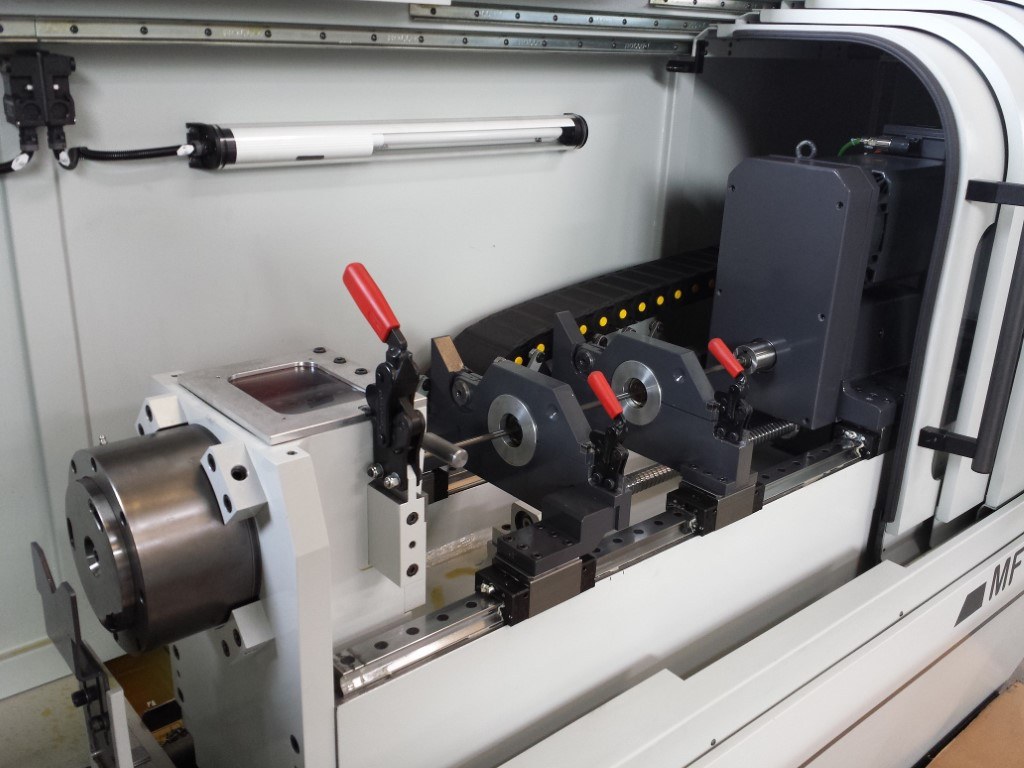

  • Méthode de perçage: par foret 3/4. Broche de forage 7,5 kW, 6.000 rpm.

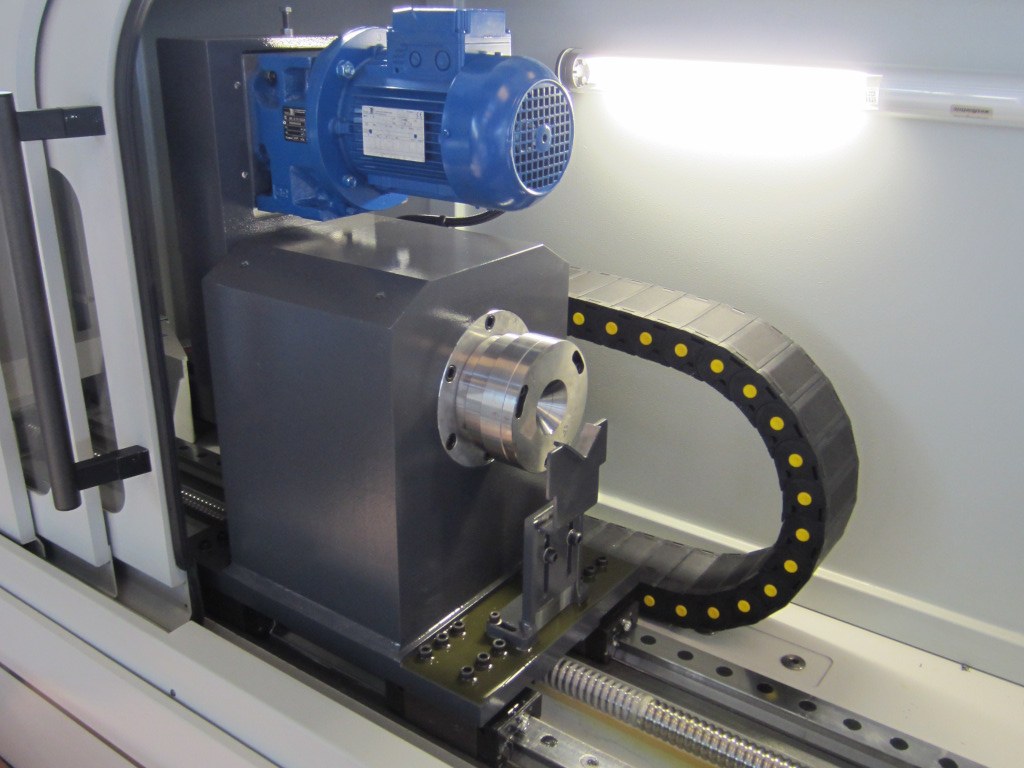

  • La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou. Contre-rotation 150 t/min.
  • Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond:
    – contrôle des paramètres de forage,
    – surveillance électronique anti-rupture du foret 3/4, à travers un contrôle des efforts de coupe.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. Les foreuses de trous profonds IMSA série MFT sont équipées des meilleurs systèmes afin de régler ces trois paramètres:
    – une pompe haute pression qui règle pression et débit en continu,
    – pour le nettoyage de l’huile: un système de filtration à deux étages,
    – pour la réfrigération de l’huile: un échangeur de chaleur.



Options

• Systèmes de chargement des pièces,
• Mouvement automatique de blocage pièce,
• Ouverture automatique des portes,
• Convoyeur à copeaux,
• Lunette de support de la pièce.

INFO TECHNIQUES

Diamètres de forage mini-maxi: (opt.4) 6 – 25 mm
Profondeur de forage maxi (svt. modèle) 500, 1000, 1500 mm
Contre-rotation de la pièce 150 rpm
Blocage pièce pneum./opt.CNC
Broche de forage 7,5 kW – 6.000 rpm
Pression huile maxi 80 bar (opt. 120).
