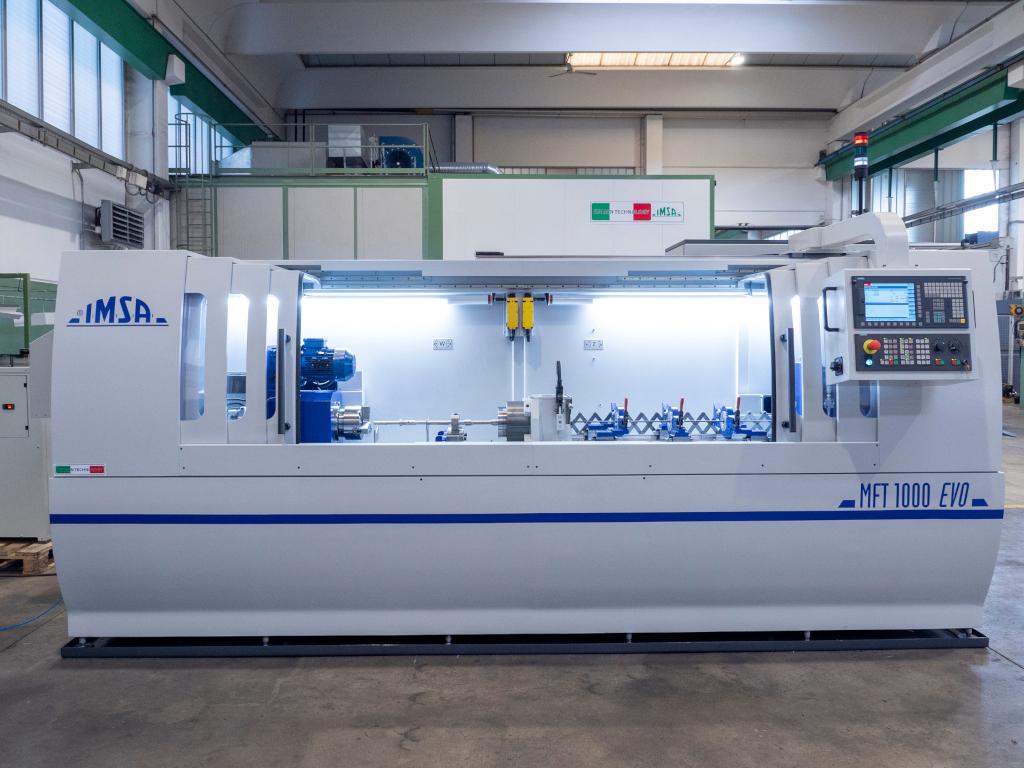

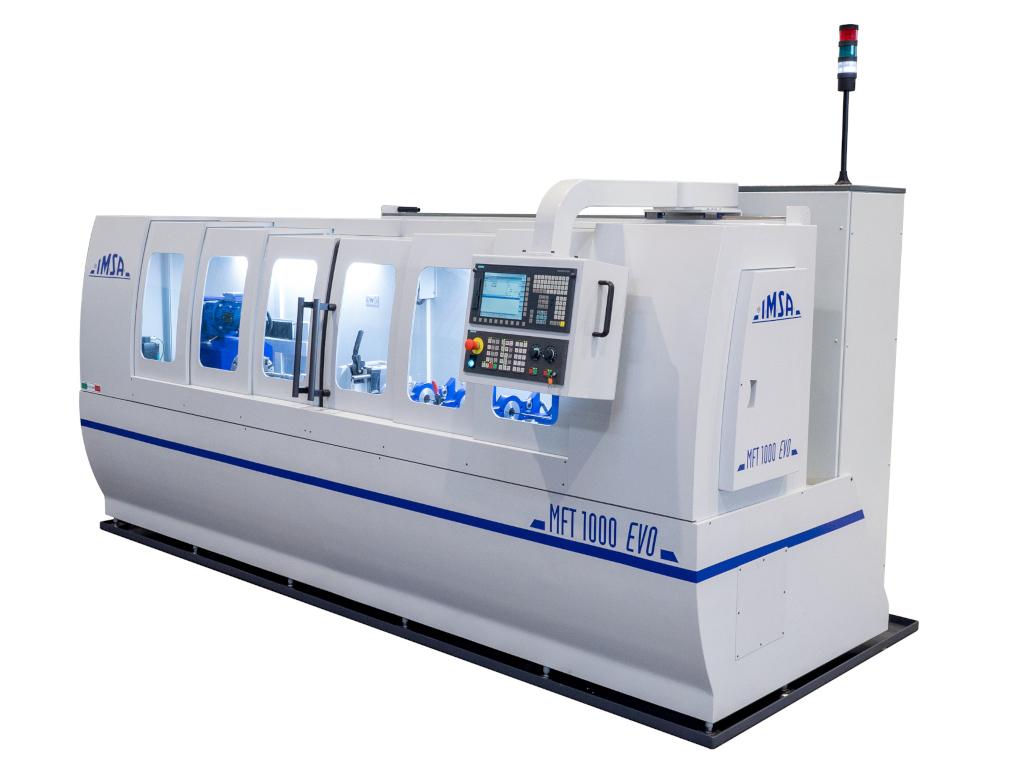

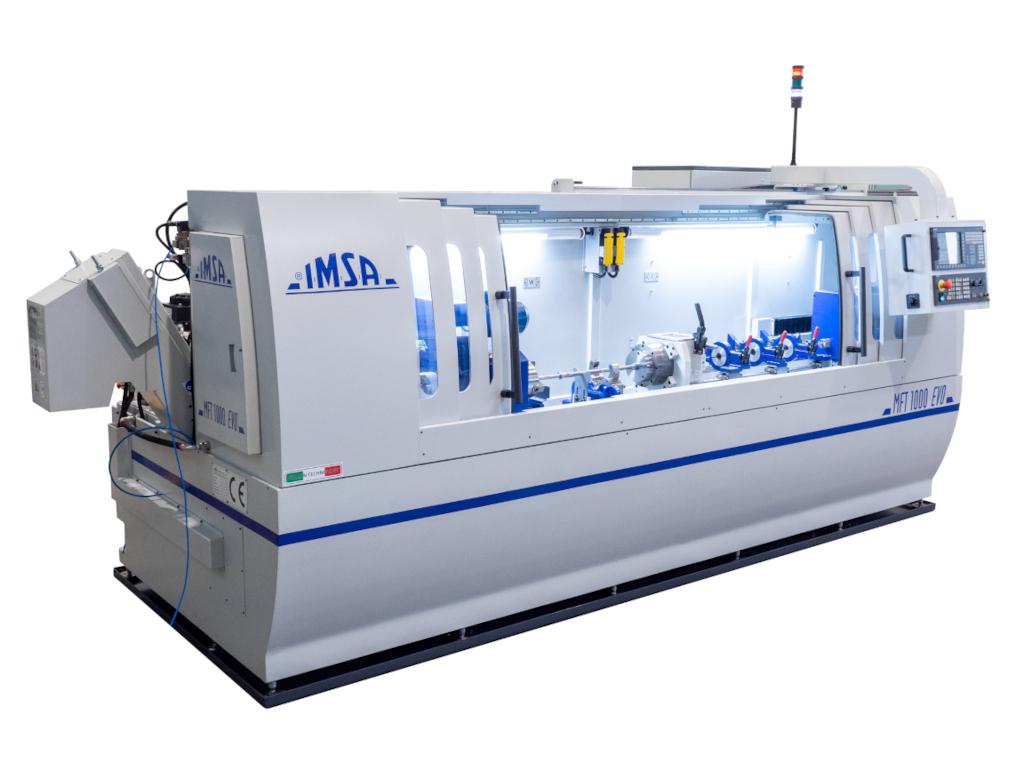

MFT 1000EVO

MONO-BROCHE
OUTIL: FORET 3/4



Machine de forage profond pour le perçage dans l’axe d’arbres en acier et autres pièces cylindriques



  • La foreuse IMSA pour trous profonds MFT 1000EVO est conçue pour le forage de pièces cylindriques nécessitant un trou à leur axe de rotation pour les diamètres compris entre 4 et 25 mm. Exemples d’application: arbres de transmission, arbres des boites de vitesse, injecteurs, valves, …
  • Pour sa fiabilité et flexibilité, cette machine est idéale dans les ateliers qui réalisent du forage profond en sous-traitance.
  • Méthode de perçage: par foret 3/4. Broche de forage 9 kW, 6.000 rpm.
  • La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou.
  • Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond:
    – contrôle des paramètres de forage,
    – surveillance électronique anti-rupture du foret 3/4, à travers un contrôle des efforts de coupe.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. La foreuse de trous profonds IMSA MFT 1000EVO est équipée des meilleurs systèmes afin de régler ces trois paramètres:
    – une pompe haute pression réglée par variateur de vitesse;
    – pour le nettoyage de l’huile: un système de filtration à trois étages;

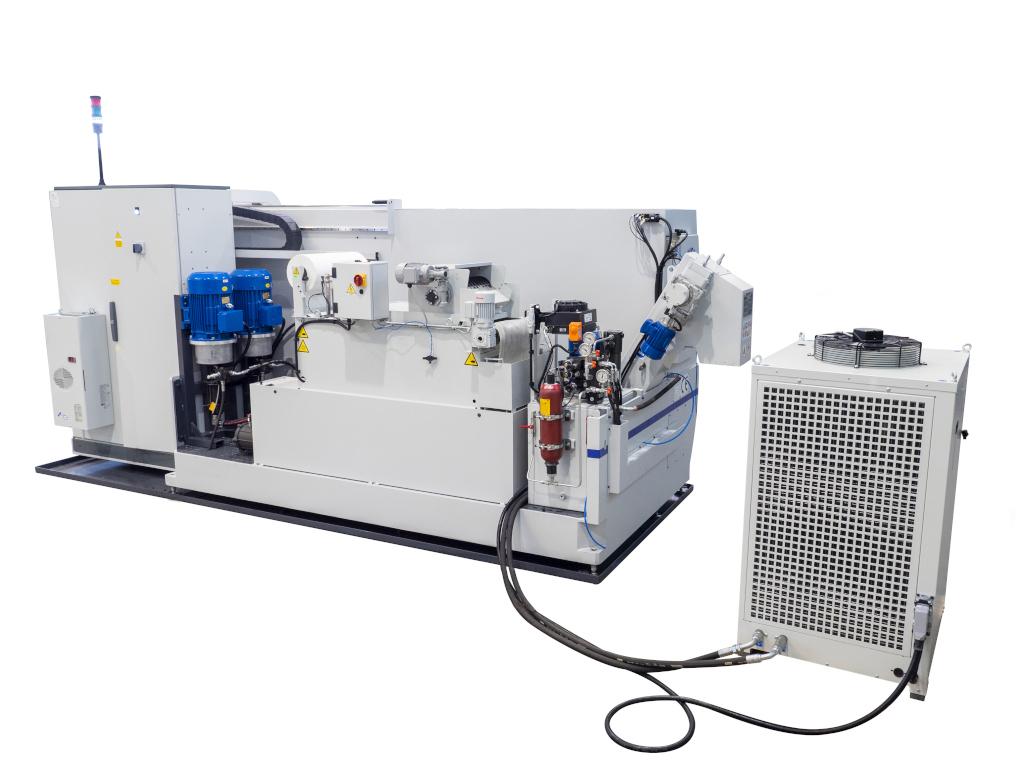

    – pour la réfrigération de l’huile: un échangeur de chaleur.



Options

  • Système de chargement des pièces,
  • Optimisation pour petits diamètres de forage: 3 – 20 mm,
  • Optimisation pour gros diamètres de forage: 6 – 32 mm,
  • Ouverture automatique des portes,

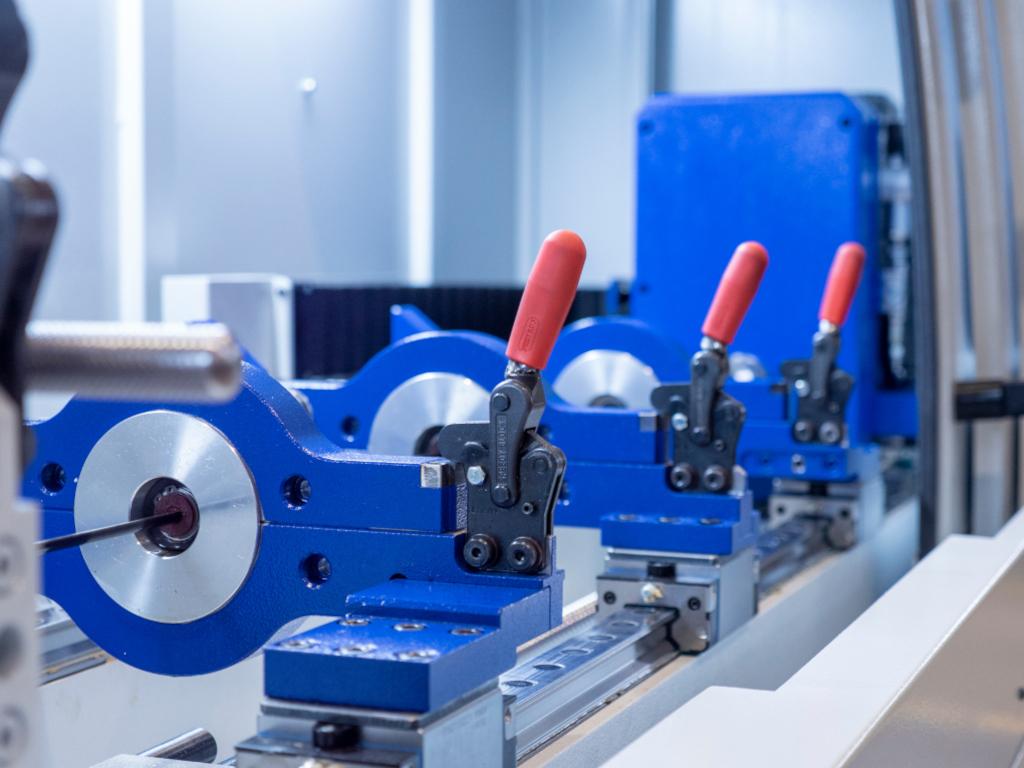

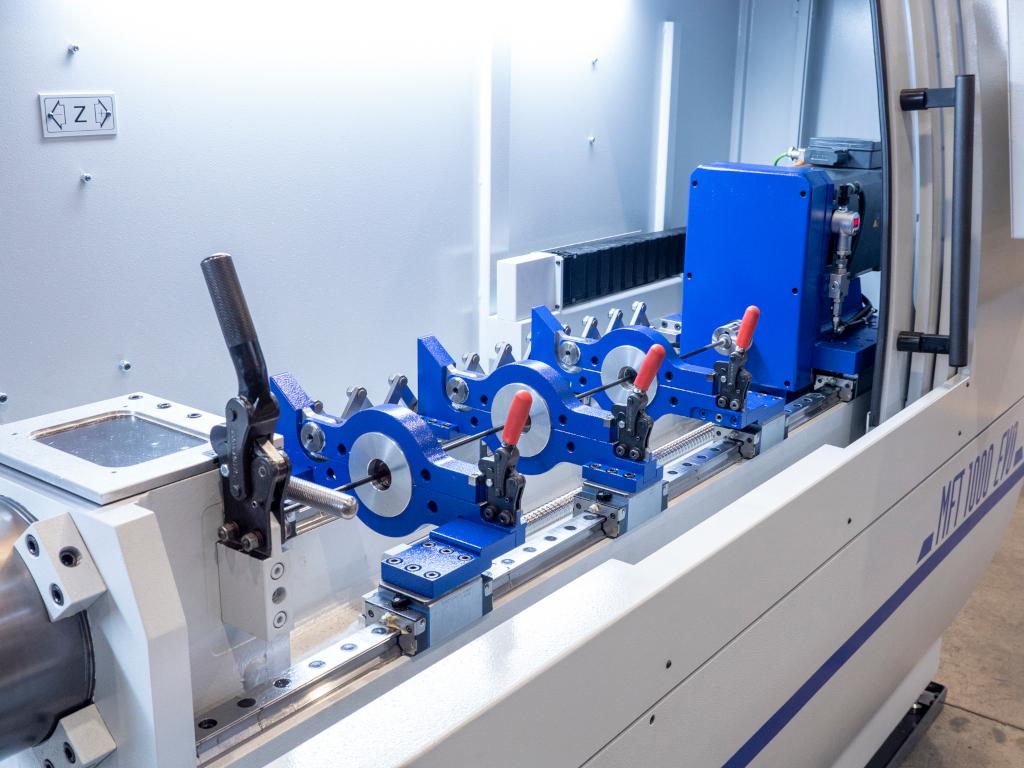

  • Lunette de support de la pièce,

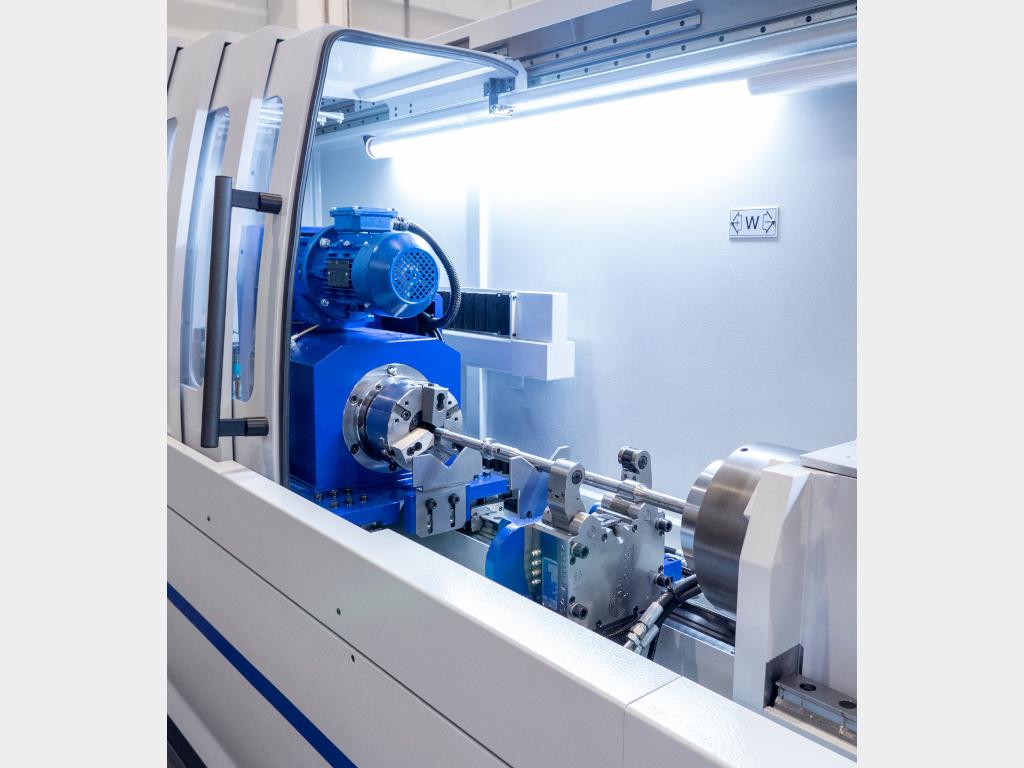

  • Mandrin auto-centrant.

INFO TECHNIQUES

Diamètres de forage mini-maxi: 4 – 25 mm
Profondeur de forage: 160xD, maxi. 1000 mm
Contre-rotation de la pièce 150 t/min
Blocage pièce piloté par CNC
Broche de forage 9 kW – 6.000 t/min
Pression huile maxi 80 bar.
