MFT1000 /32 CR – MFT1500 /32 CR

MONO-BROCHE
OUTIL: FORET 3/4

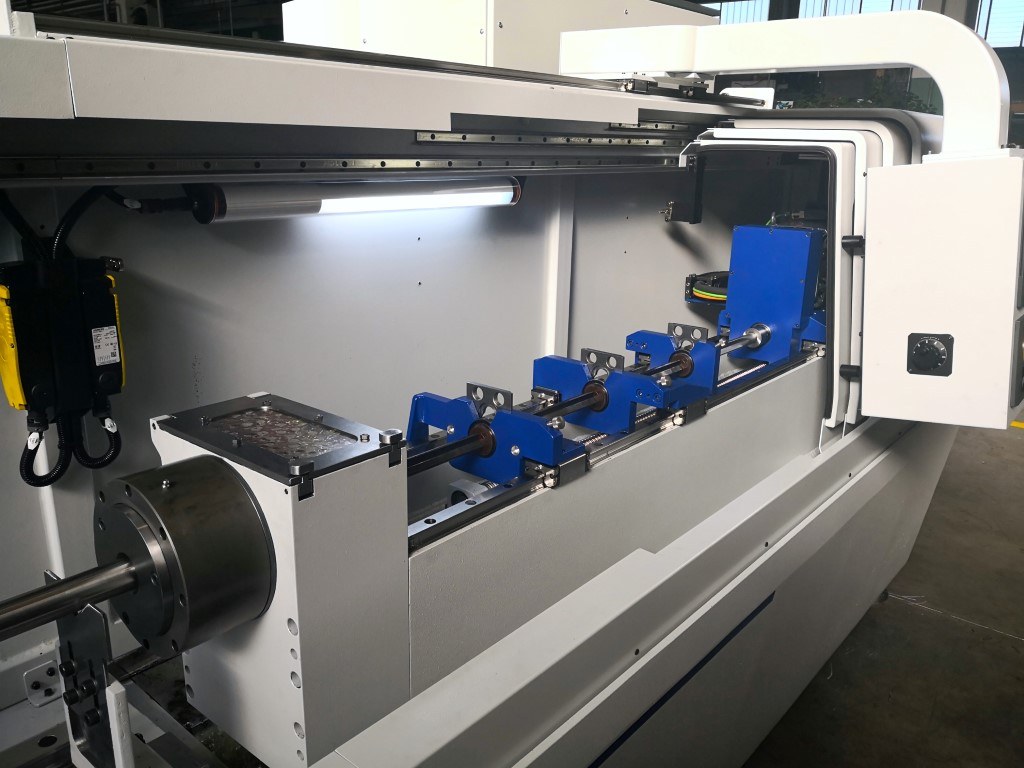

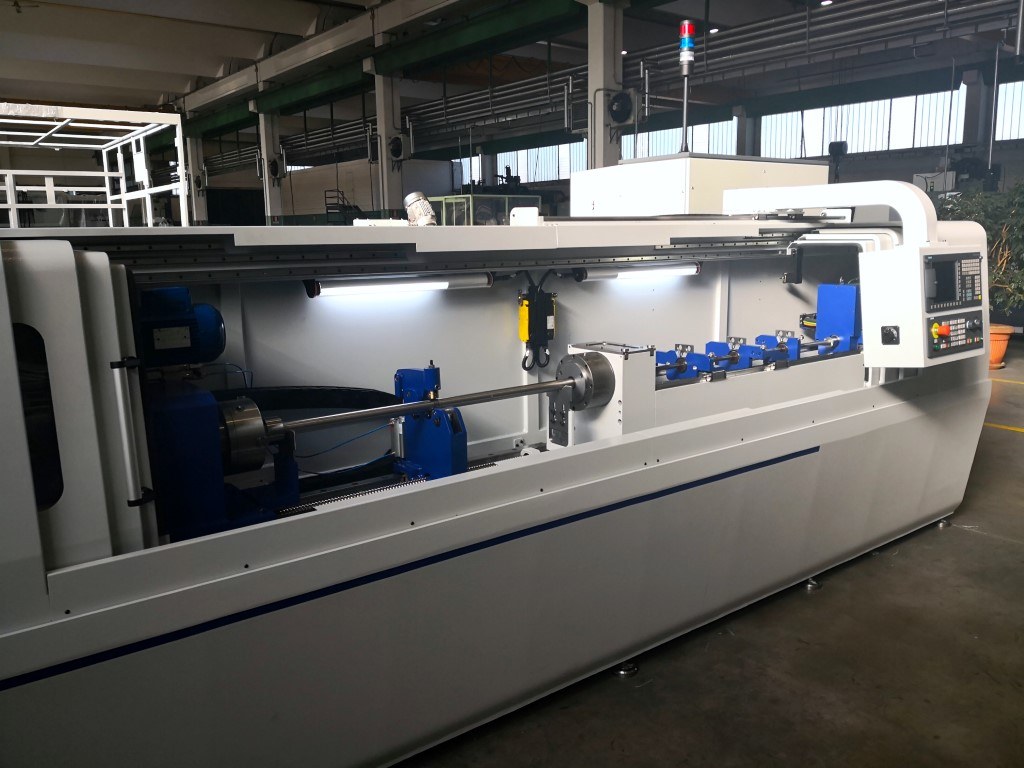

Machine de forage profond pour le forage dans l’axe d’arbres en acier et autres pièces cylindriques



  • Les foreuses IMSA pour trous profonds MFT 1000 /32 CR e MFT 1500 /32 CR sont conçue pour le forage de pièces cylindriques nécessitant un trou à leur axe de rotation pour les diamètre compris entre 6 et 32 mm. Exemples d’application: arbres de transmission, vérins du secteur aérospace, brides pour applications industrielles, ateliers d’usinage en sous-traitance.
  • Profondeur de forage: maxi 1.000 mm pour MFT 1000 /32 CR; maxi 1.500 mm pour MFT 1500 /32 CR.
  • Méthode de perçage: par foret 3/4. Broche de forage 9 kW, 6.000 rpm.
  • La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou. Contre-rotation 150 rpm.
  • Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond:
    – contrôle des paramètres de forage,
    – surveillance électronique anti-rupture du foret 3/4.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. Les foreuses de trous profonds IMSA série MFT sont équipées des meilleurs systèmes afin de régler ces trois paramètres:
    – une pompe haute pression qui règle pression et débit en continu;
    – pour le nettoyage de l’huile: un système de filtration à trois étages;
    – pour la réfrigération de l’huile: un échangeur de chaleur.



Options

• Systèmes de chargement des pièces,
• Ouverture automatique des portes,
• Convoyeur à copeaux,
• Lunette de support de la pièce.

INFO TECHNIQUES

Diamètres de forage mini-maxi: 6 – 32 mm.
Profondeur de forage maxi (svt. modèle) 1000, 1500 mm.
Contre-rotation de la pièce 150 rpm.

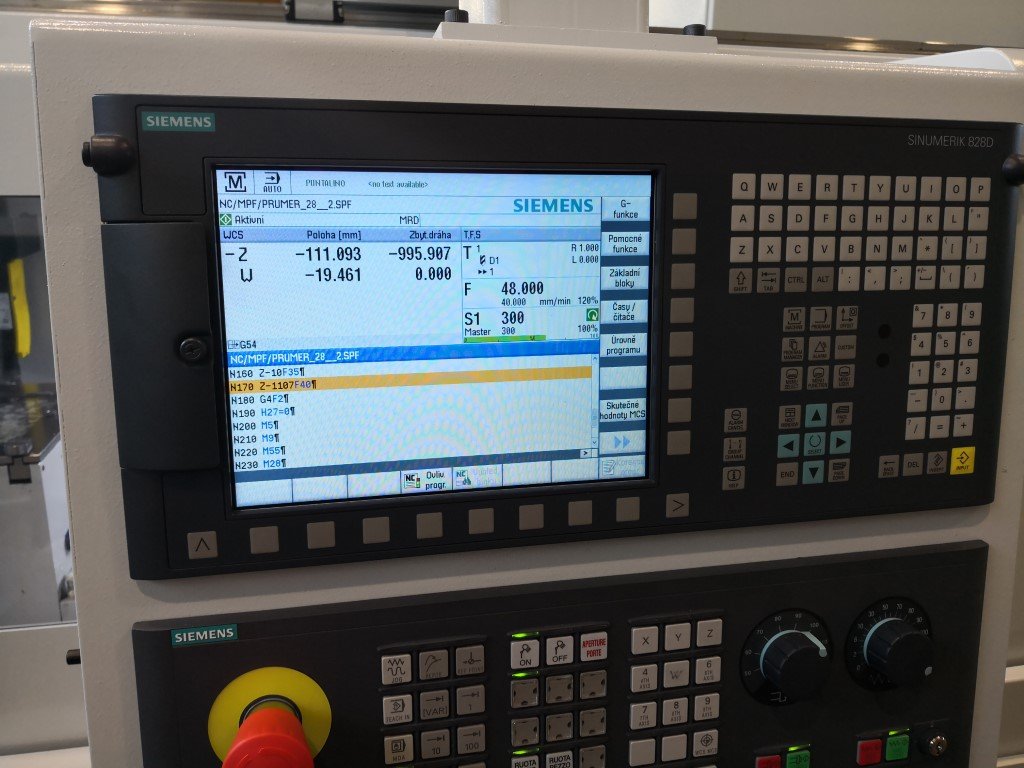

Blocage pièce à CNC.
Broche de forage 9,0 kW – 6.000 t/min.
Pression huile maxi 80 bar (opt. 120).
