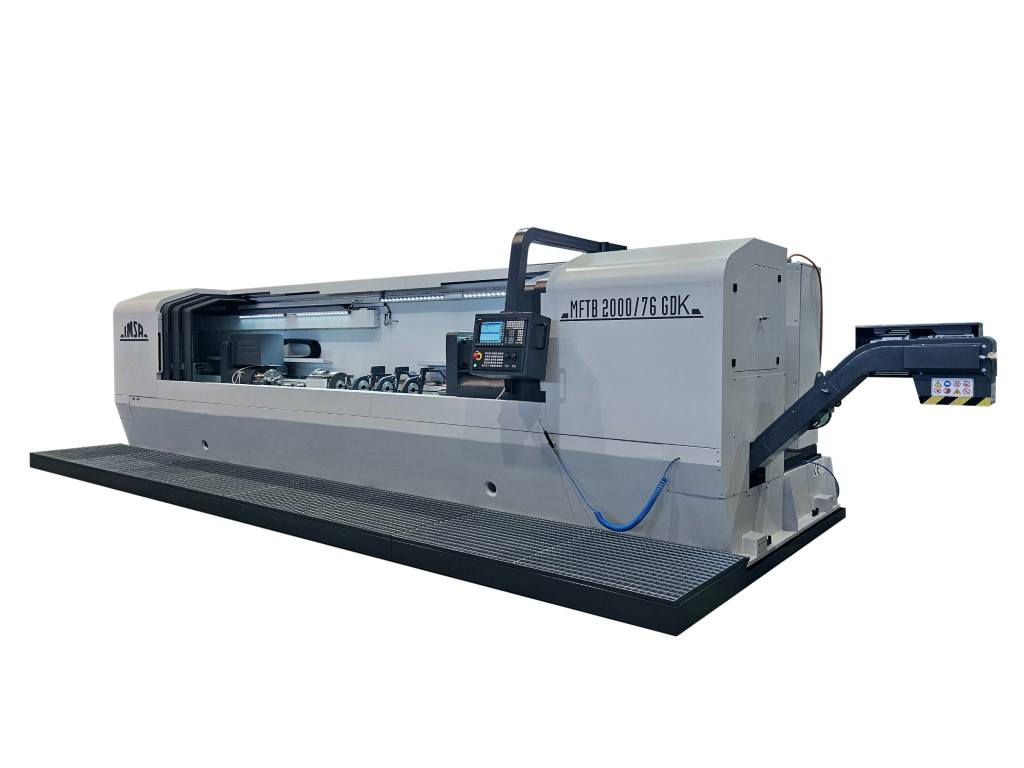

MFTB 1000/76 GDK – MFTB 2000 /76 GDK – MFTB 3000 /76 GDK

MONO-BROCHE
OUTIL : FORET 3/4 ET BTA/STS

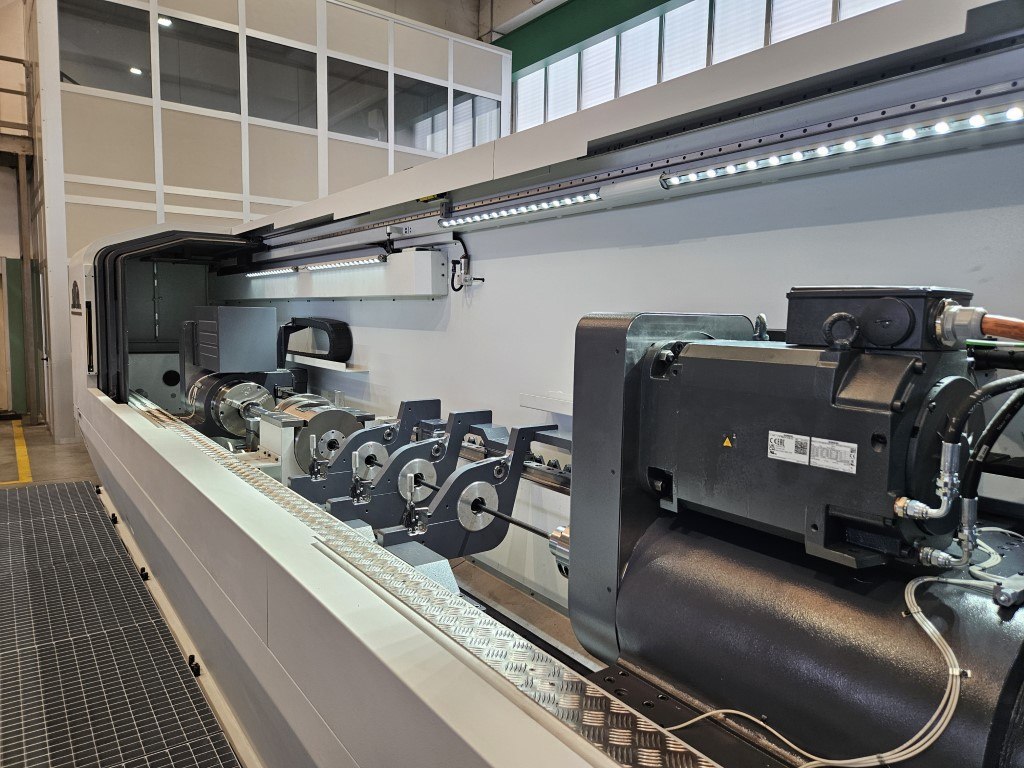

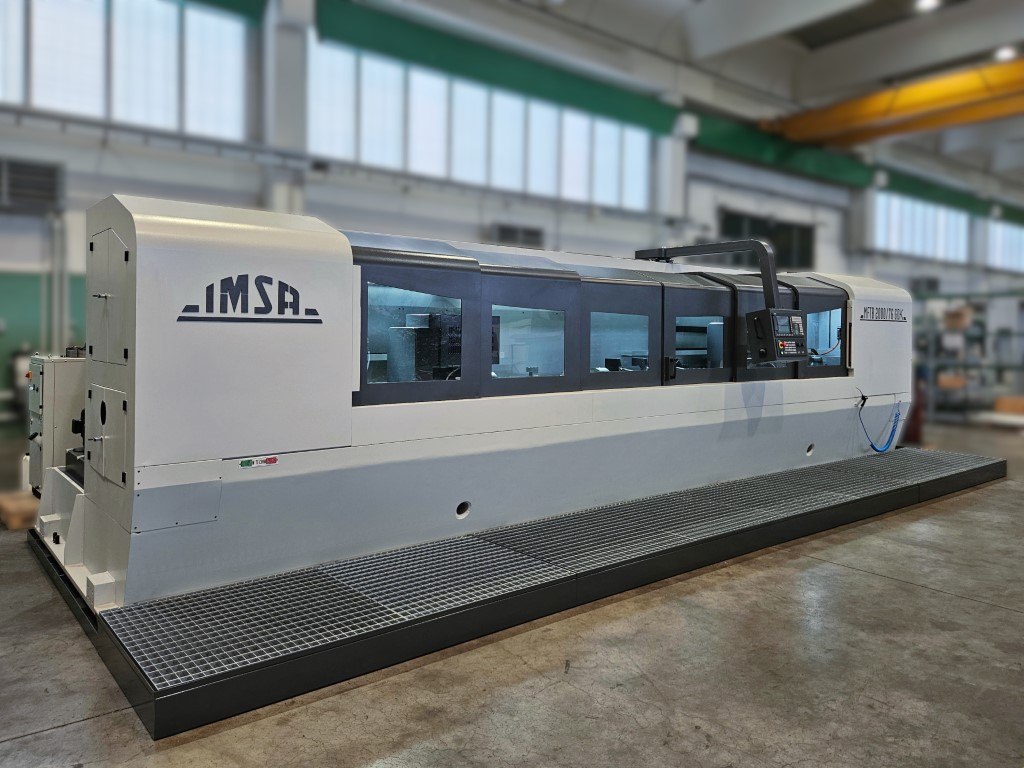

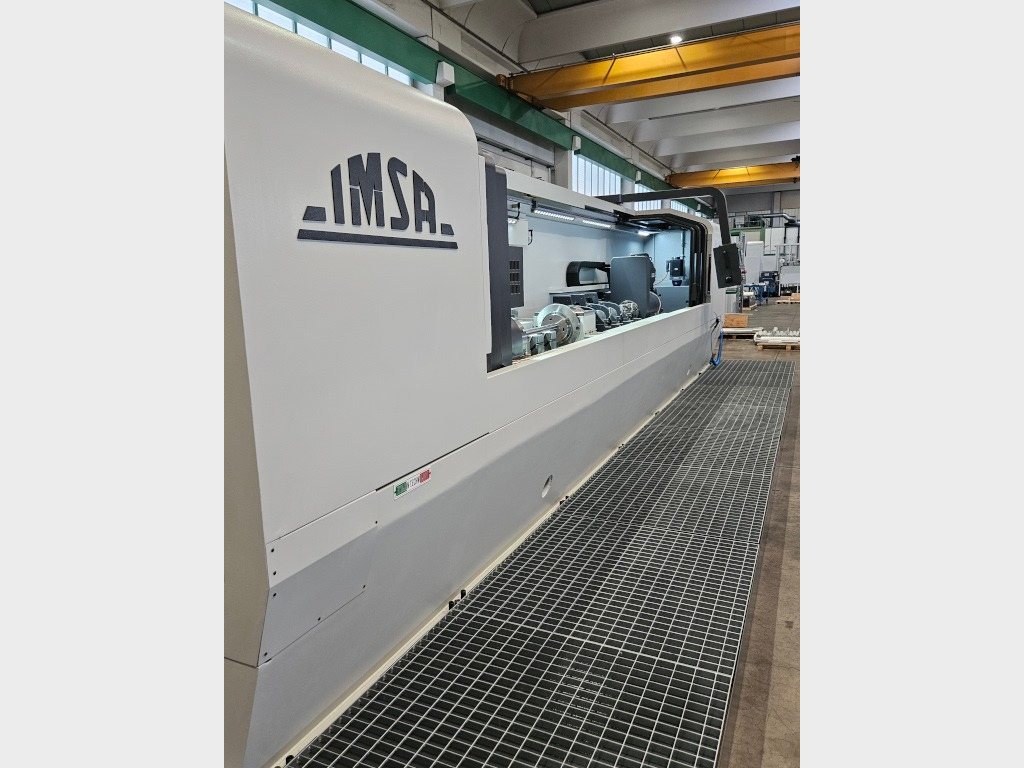

Machine de forage profond pour le perçage dans l’axe d’arbres et autres pièces cylindriques en acier



  • Les foreuses de trous profonds de la série IMSA MFTB sont dédiées aux pièces cylindriques qui doivent être percées dans leur axe de rotation.
  • Méthode de perçage: Dans la gamme de diamètres intermédiaires entre le forage par foret 3/4 et par outil BTA, nous proposons une solution flexible que nous avons dénommé système IMSA « GDK ». Nos machines de la série GDK permettent un double setup avec foret 3/4 ou avec outil BTA, qui permet d’exploiter les deux types d’outils.
  • Profondeur de forage, en cycle unique sans débourrage :
    • MFTB 1000 /76 GDK: 1000 mm
    • MFTB 2000 /76 GDK: 2000 mm
    • MFTB 3000 /76 GDK: 3000 mm
  • Diamètres de forage: 8 – 76 mm:
    • par foret 3/4, dans le plein: 8 – 25 mm
    • par outil BTA, dans le plein: 20 – 76 mm
    • diamètre maximal du tube BTA: 63 mm
    • diamètre maximal de forage en réalésage: 85 mm

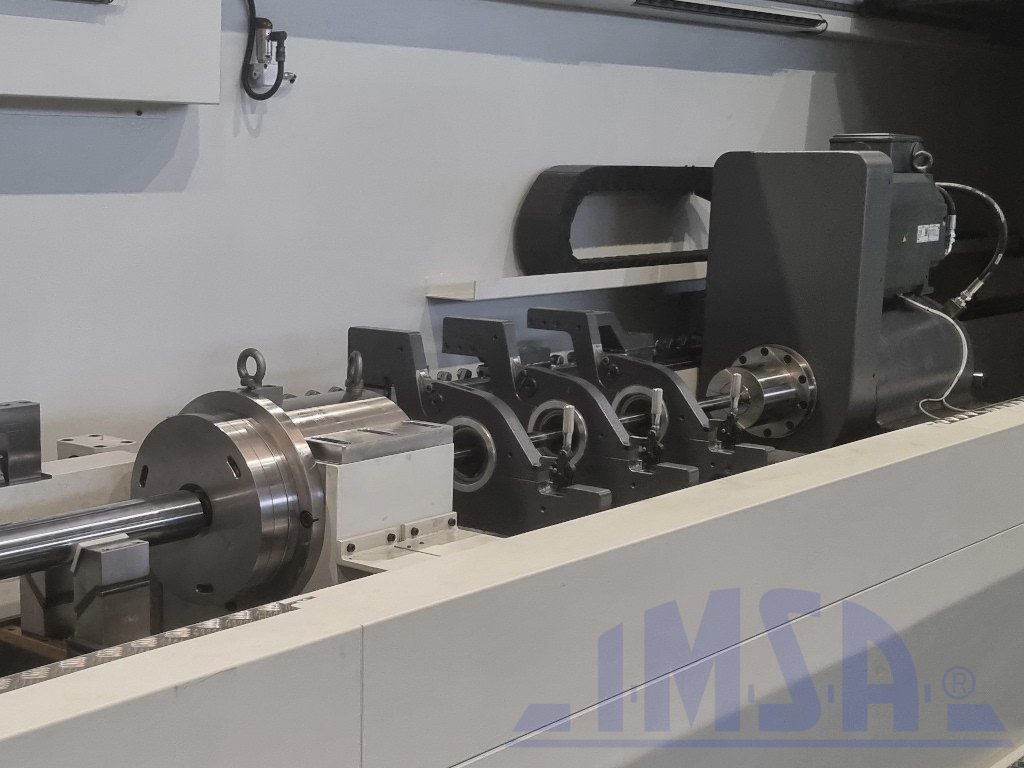

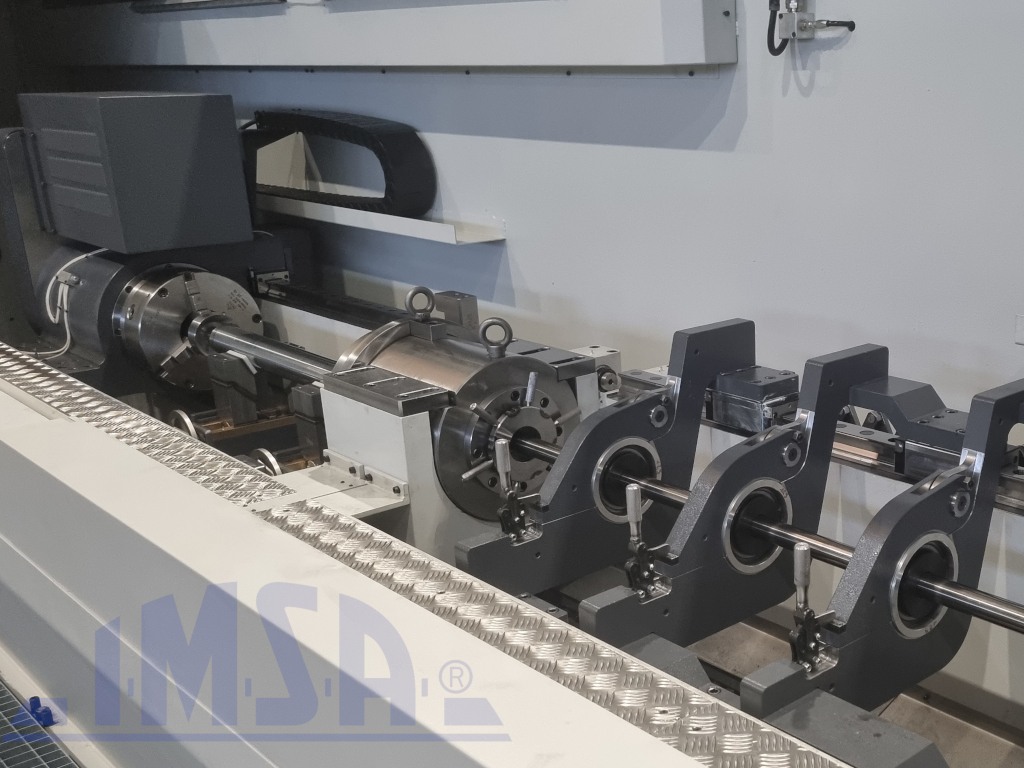

  • La pièce est mise en contre-rotation par rapport au mouvement de rotation du foret, afin d’obtenir une concentricité maximum du trou.
  • Fonctions spécifiques IMSA, pour le contrôle du procès de forage profond:
    – contrôle des paramètres de forage,
    – surveillance électronique contre la rupture de l’outil, à travers un contrôle des efforts de coupe.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité. Les foreuses de trous profonds IMSA MFTB …/76 GDK sont équipées des meilleurs systèmes afin de régler ces trois paramètres:
    – pompes haute pression avec variateur de vitesse;
    – pour le nettoyage de l’huile: un système de filtration à étages;
    – pour la réfrigération de l’huile: un échangeur de chaleur.

INFO TECHNIQUES

Diamètres de forage optimaux par foret 3/4: 8-25 mm.
Diamètres de forage optimaux par outils BTA/STS: 20-76 mm.
Diamètre maximal de forage en réalésage: 85 mm.
Profondeur de forage maxi. 1000 / 2000 / 3000 mm (suivant nom de la machine).
Contre-rotation de la pièce: 80 rpm.
Blocage pièce: à CNC.
Broche de forage: 38 kW – 1500 rpm.
