Sur plus de 550 centres de forage fabriqués à ce jour par IMSA, au moins 450 sont en activité chez des constructeurs de moules pour plastique et des sous-traitants spécialistes du forage profond dans moules et blocs.
Lisez une introduction technique sur cette technologie de perçage dans notre article « Le forage profond ».
La recherche et le développement constant de nouvelles solutions technologiques a toujours joué un rôle fondamental dans l'activité d'IMSA.
Beaucoup d'innovations récentes appliqués aux machines de forage profond pour constructeurs de moules ont été développées par IMSA. (Pour en savoir plus, lisez l’article paru en 2019 pour notre anniversaire : IMSA - Spécialistes du forage profond depuis 30 ans)
Machines de forage profond
pour moules jusqu'à 6 tonnes
La plus simple machine foreuse IMSA, à 3-4 axes, pour le perçage profond dans blocs, pièces prismatiques et pièces cylindriques
- Foreuse pour blocs et pièces jusqu'à 2.000 kg (sur table rotative en option) ou 4.000 kg (sur table fixe standard);
-
Pièce usinable: Ø 1.100mm diamètre (cercle inscrit) en rotation dans la structure de la machine;
-
Axe horizontal X: 800 mm; axe vertical Y: 500 mm;
-
Diamètres de forage optimum: 4 - 18 mm dans le plein;
-
Profondeur de forage en une opération maxi. 800 mm;
-
Broche de forage profond 7kW, 6.000rpm.
en savoir plus
Machine de forage profond et fraisage de moules, inserts de moules, blocs et autres pièces mécaniques, jusqu’à 2 ou 4 tonnes, selon la table choisie.
- Version « 4 tonnes » avec table rotative charge 4.000kg, diamètre pièce en rotation dans la structure machine maxi. Ø1.650mm, axe horizontale X 1.100mm;
-
Version « 2 tonnes » avec table rotative/inclinable de charge 2.000kg, inclinaison +25°...-20°, diamètre pièce en rotation dans la structure machine maxi. Ø1.300mm, axe horizontale X 1.000mm;
-
Axe verticale Y: 500mm;
-
Diamètres de forage optimaux: 4 - 25 mm dans le plein, 32mm en ré-alesage;
-
Profondeur de forage maxi, en cycle unique 1.000mm;
-
Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide;
-
Broche de fraisage ISO40, 13kW, 6.000rpm à refroidissement liquide;
-
Commutation forage/fraisage complètement automatique.
en savoir plus
Machine foreuse/fraiseuse pour moules de taille moyenne. Forages orthogonaux (usinage 3 axes) et à simple angulation (usinage 4 axes): version machine équipée de table rotative
- Pour le forage de moules jusqu'à 4 tonnes, ou 6,5 tonnes, selon la table choisie
-
Pièce usinable: Ø 1.600mm diamètre (cercle inscrit) en rotation dans la structure de la machine
-
Axe horizontal X: 1.400mm, axe vertical Y: 700mm
-
Diamètres de forage optimaux: 4-25mm dans le plein, 32mm en réalésage
-
Profondeur de forage en cycle unique 1.000mm
-
Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide
-
Broche de fraisage ISO40, 13kW, à refroidissement liquide. Commutation automatique.
en savoir plus
Machine foreuse/fraiseuse pour moules de taille moyenne. Forages orthogonaux (usinage 3 axes), à simple angulation (usinage 4 axes) et à double inclinaison ("à angle composé": usinage 5 axes): version machine équipée de table rotative et inclinable
- Pour le forage de moules jusqu'à 5 tonnes
-
Pièce usinable: Ø 1.600mm diamètre (cercle inscrit) en rotation dans la structure de la machine
-
Axe horizontal X: 1.400mm, axe vertical Y: 700mm
-
Diamètres de forage optimaux: 4-25mm dans le plein, 32mm en réalésage
-
Profondeur de forage en cycle unique 1.000mm
-
Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide
-
Broche de fraisage ISO40, 13kW, à refroidissement liquide. Commutation automatique.
en savoir plus
Machine foreuse/fraiseuse pour moules de taille moyenne jusqu'à 6 tonnes. Forages orthogonaux, à simple angulation et à double inclinaison, grâce à la table rotative et inclinable.
- Pour le forage de moules jusqu'à 6 tonnes;
-
Pièce usinable: Ø 1.900mm diamètre (cercle inscrit) en rotation dans la structure de la machine;
-
Axe horizontal X: 1.700 mm, axe vertical Y: 800 mm;
-
Diamètres de forage optimaux: 4-25mm dans le plein, 32mm en réalésage;
-
Profondeur de forage en cycle unique: 1.250 mm;
-
Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide;
-
Broche de fraisage ISO40, 13kW, à refroidissement liquide;
-
Commutation automatique entre les deux broches.
en savoir plus
Centres de forage profond et fraisage, dimensions moyennes
pour moules jusqu'à 12 tonnes environ

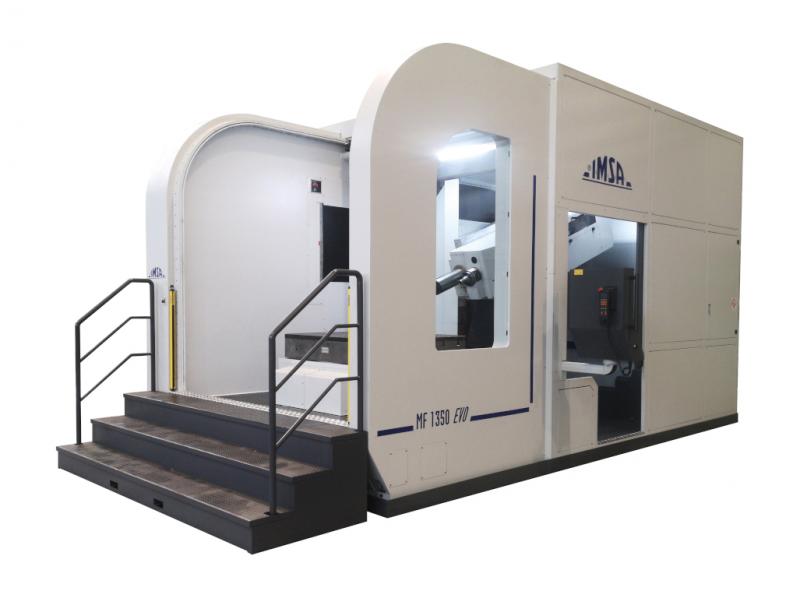

"FORAGE PROFOND ET FRAISAGE EN SYNERGIE": Centre de forage profond et fraisage, Série EVO, pour le forage des circuits de refroidissement complexes.
- Pour moules et blocs forés jusqu'à 12.000 kg, de diagonale (cercle inscrit) jusqu'à 2.600 mm;
-
Forages à double inclinaison grâce à la combinaison entre la rotation de la table et l'inclinaison de l'unité de forage/fraisage;
-
Axe horizontal X: 1.900 mm, axe vertical Y: 1.250 mm;
-
Diamètre de forage: dans le plein de 5 à 40 mm;
-
Profondeur de forage en une seule opération: 1.350 mm;
-
Broche de forage profond 11kW, 4.200 t/min, à refroidissement liquide;
-
Electrobroche de fraisage à refroidissement liquide: ISO40, 18 kW ou ISO50, 29 kW;
-
Commutation entre broches de forage/fraisage et vice-versa complètement automatique.
en savoir plus

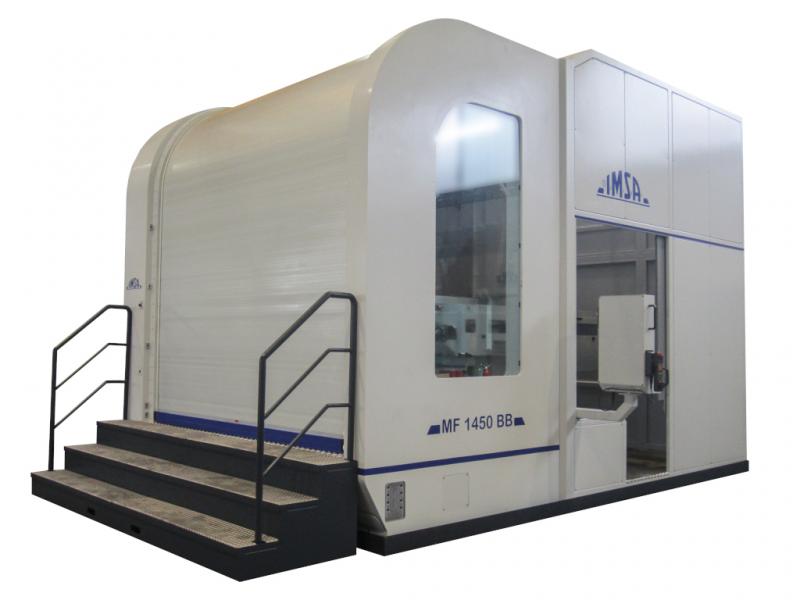

"FORAGE PROFOND ET FRAISAGE EN SYNERGIE": Centre de forage profond et fraisage, Série EVO, pour le forage des circuits de refroidissement complexes.
- Machine de forage profond et fraisage IMSA MF1450EVO pour moules et blocs forés jusqu'à 12.000 kg, de diagonale (cercle inscrit) jusqu'à 2.750 mm
-
Forages à double inclinaison (usinage 5 axes) grâce à la combinaison entre la rotation de la table et l'inclinaison de l'unité de forage/fraisage
-
Axe horizontal X: 2.010 mm, axe vertical Y: 1.500 mm
-
Diamètre de forage: dans le plein de 5 à 40 mm
-
Profondeur de forage en une seule opération: 1.450 mm
-
Broche de forage profond 11kW, 4.200 t/min, à refroidissement liquide
-
Electrobroche de fraisage ISO50, 29kW, 6.000t/min, à refroidissement liquide.
en savoir plus

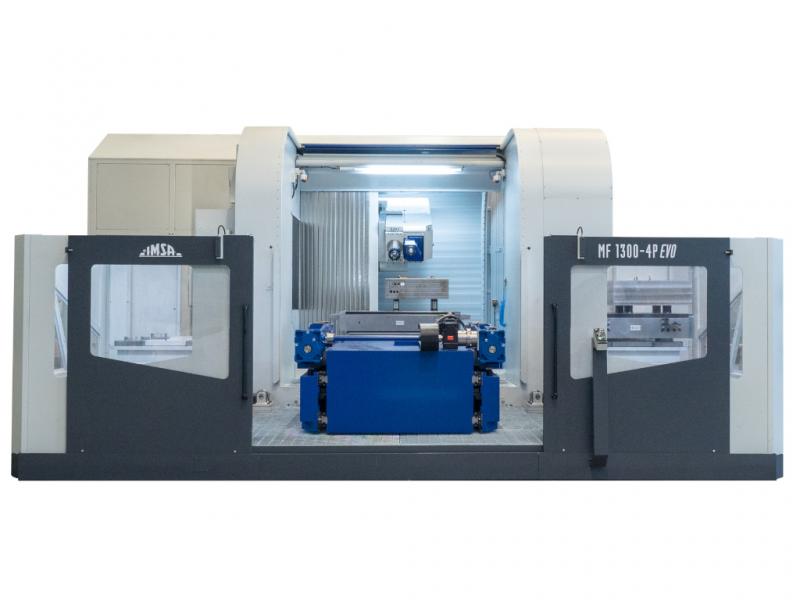

"AUTOMATISATION DU FORAGE PROFOND" : Centre de forage profond et fraisage série EVO, équipé d’un changeur automatique 4 positions pour les forets 3/4.
- IMSA MF1300BB/4P pour moules jusqu'à 12 tonnes de dimension Ø 2.750mm (cercle inscrit) en rotation dans la structure de la machine
-
Forage en double inclinaison (usinage 5 axes) pour la réalisation de circuits de refroidissement complexes
-
Broche de forage profond 11 kW, 4.200 t/min, refroidissement hydraulique
-
Le Changeur de Foret IMSA permet le remplacement automatique du groupe de forage profond sans intervention de l'opérateur
-
Électrobroche séparée pour le fraisage: ISO50, 29kW, 6.000rpm, refroidissement hydraulique
-
Changeur d’outils ISO50.
en savoir plus
Centres de forage profond et fraisage de grandes dimensions
Tables avec capacité de charge de 20 à 40 tonnes

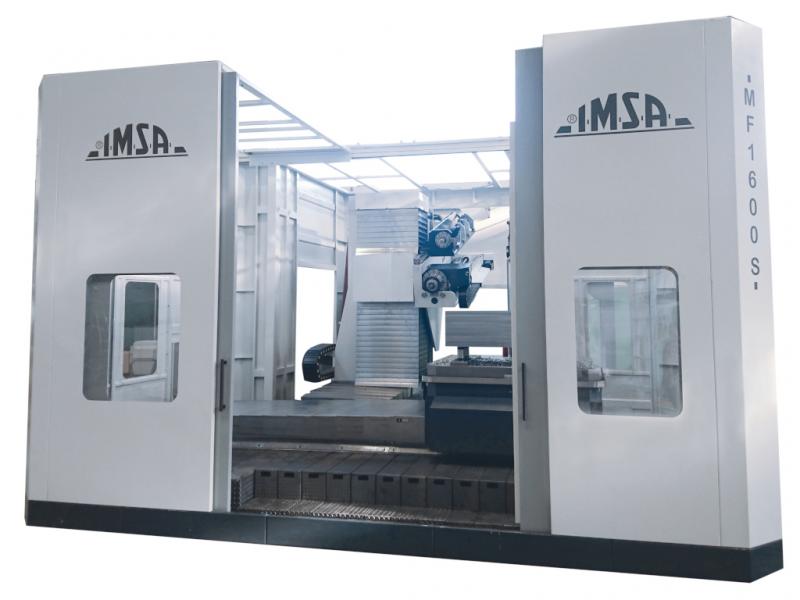

Machine de forage profond et fraisage, avec unité d'usinage inclinable, pour moules jusqu'à 20 tonnes.
- Pièce usinable: jusqu'à Ø 3.600mm diamètre (cercle inscrit) en rotation dans la structure de la machine
-
Forages à double inclinaison (usinage 5 axes) grâce à la combinaison entre la rotation de la table et l'inclinaison de l'unité de forage/fraisage.
-
Course horizontale X (translation de table): 3.000mm, course verticale Y: 1.600mm
-
Profondeur de forage en une seule opération: 1.600 mm
-
Diamètres de forage: dans le plein 5-32 mm, en réalesage jusqu'à 40 mm
-
Broche de forage profond et fraisage, ISO50 17kW, 4500rpm, à refroidissement liquide.
-
Grâce au système exclusif "Swing On Top IMSA System", une seule broche ISO50 est utilisé pour le forage aussi bien que pour les opérations complémentaires.
en savoir plus

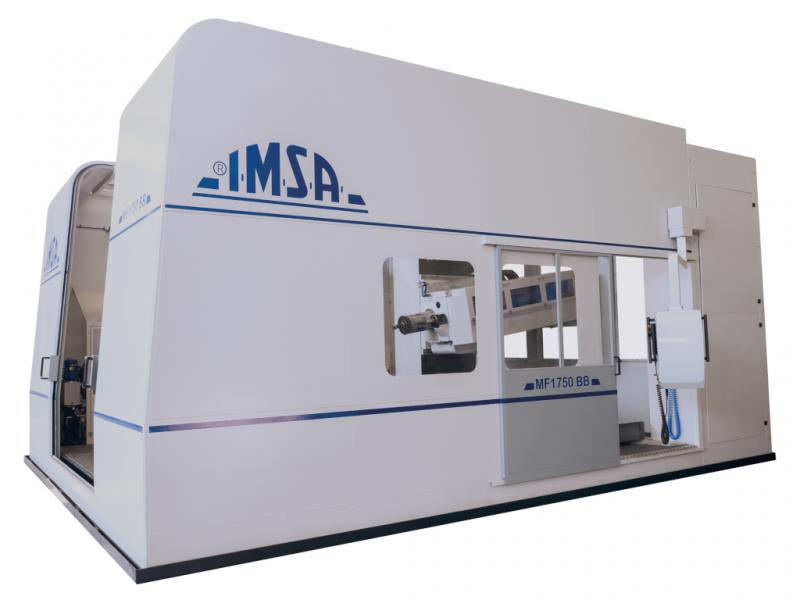

"FORAGE PROFOND ET FRAISAGE EN SYNERGIE": Centre de forage profond et fraisage, Série EVO, pour le forage des circuits de refroidissement complexes.
- Machine de forage profond et fraisage IMSA MF1750EVO pour moules et blocs forés jusqu'à 30 / 40 / 45 tonnes, de diagonale (cercle inscrit) jusqu'à 4.300 mm
-
Forages à double inclinaison grâce à la combinaison entre la rotation de la table et l'inclinaison de l'unité de forage/fraisage.
-
Axe horizontal X: 2.950 mm, axe vertical Y: 1.500 mm
-
Profondeur de forage en une seule opération: 1.750 mm.
-
Diamètres de forage: dans le plein de 5 à 50 mm.
-
Broche de forage profond 15kW, 4.200 t/min, à refroidissement liquide.
-
Electrobroche de fraisage ISO50, 45kW, 4.500 t/min, à refroidissement liquide.
en savoir plus
