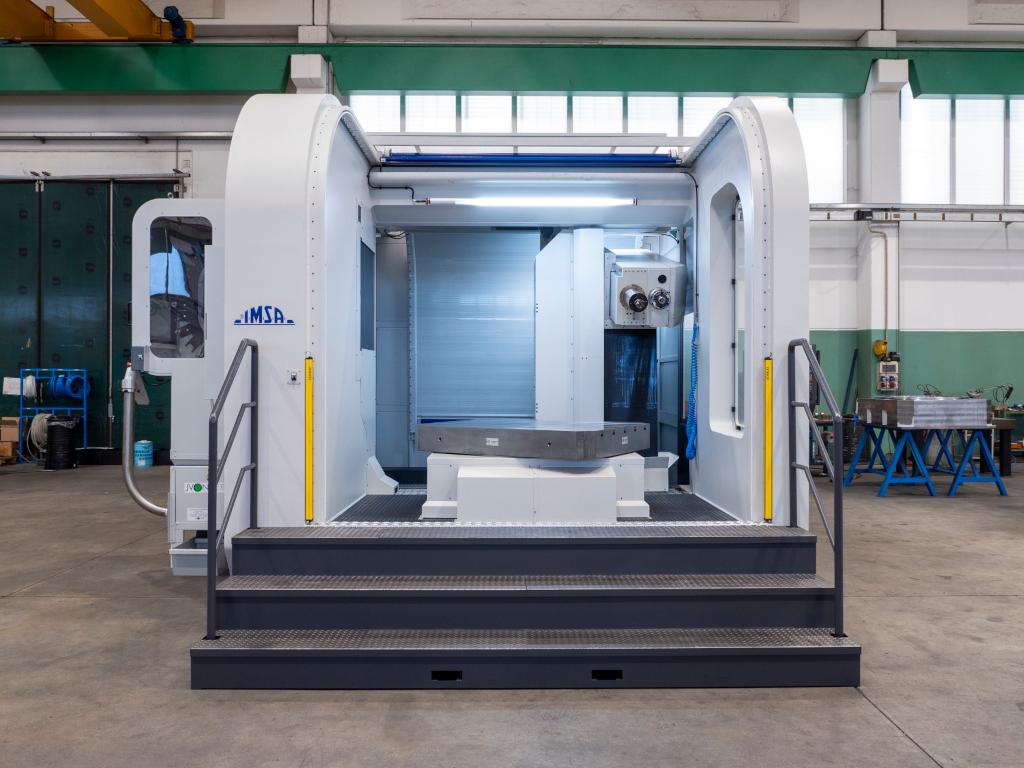

MF1350 EVO

« Forage profond et fraisage en synergie »

MACHINE FOREUSE FRAISEUSE POUR MOULES

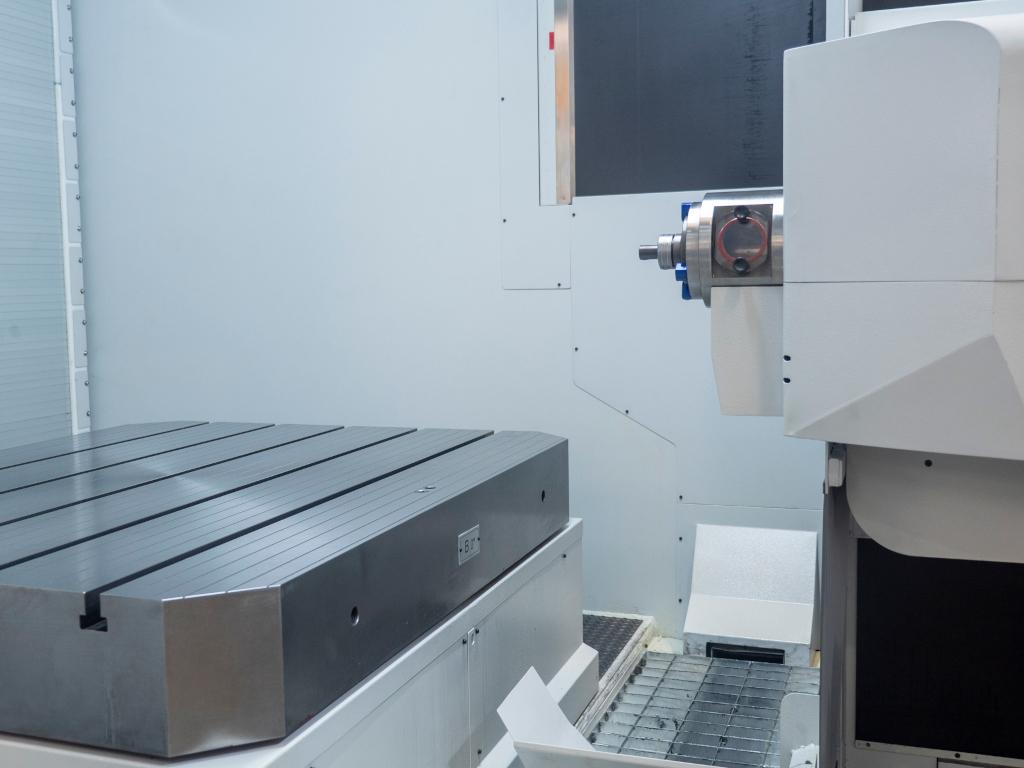

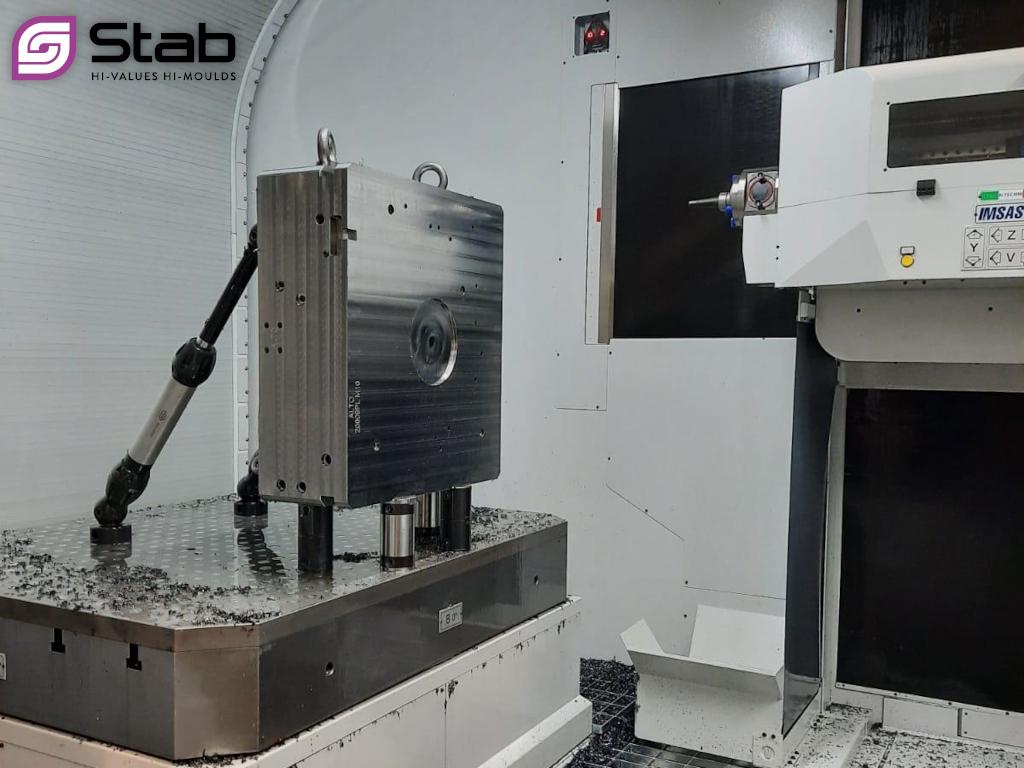

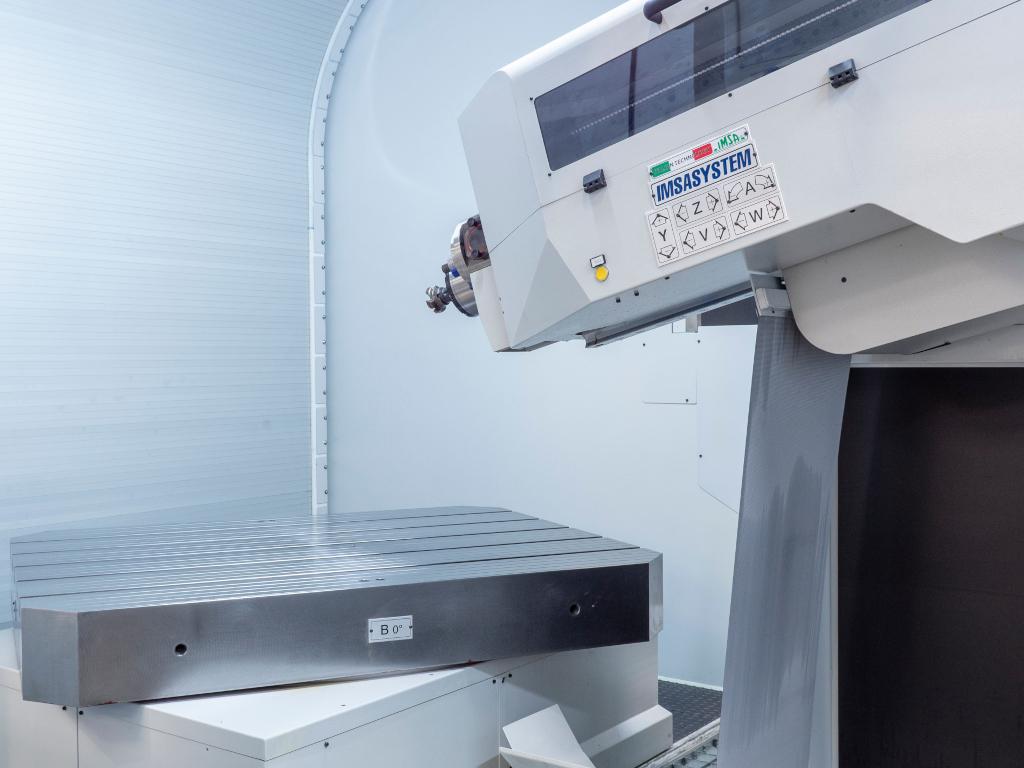

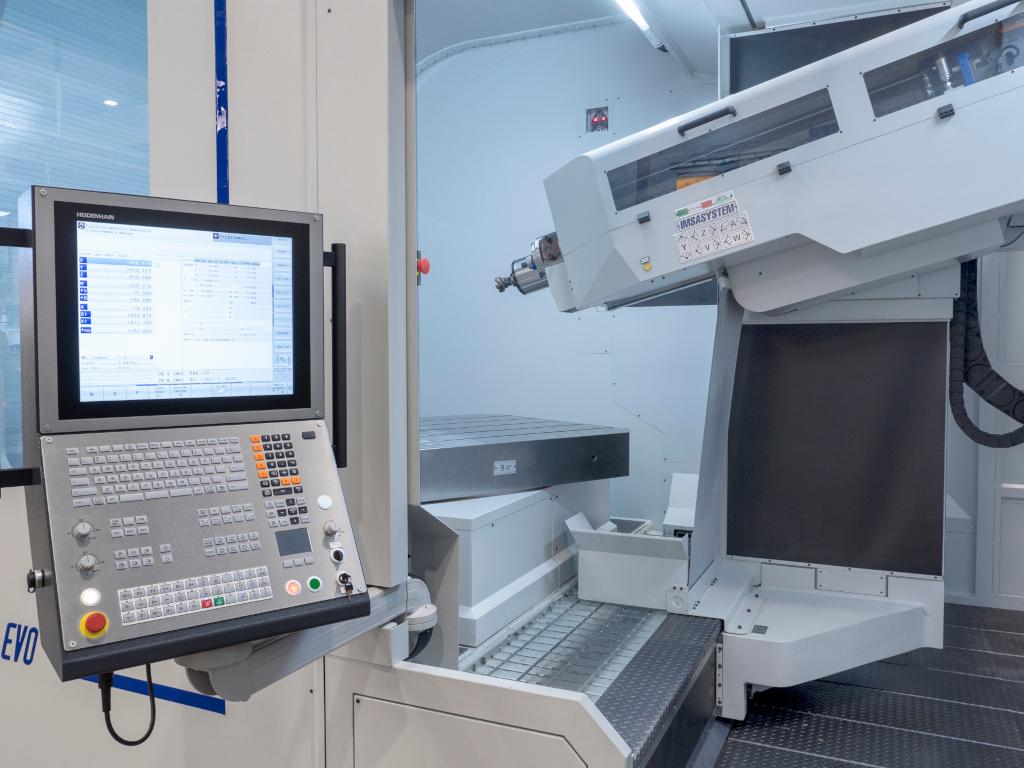

  • La machine MF1350 EVO est dédiée au forage de moules et carcasses de moules jusqu’à 12 tonnes. Une pièce ayant diagonale maxi. de 2.600mm peut tourner à l’intérieur de la structure de la machine. Table 1.200×1.500mm, rotation 0,001°.

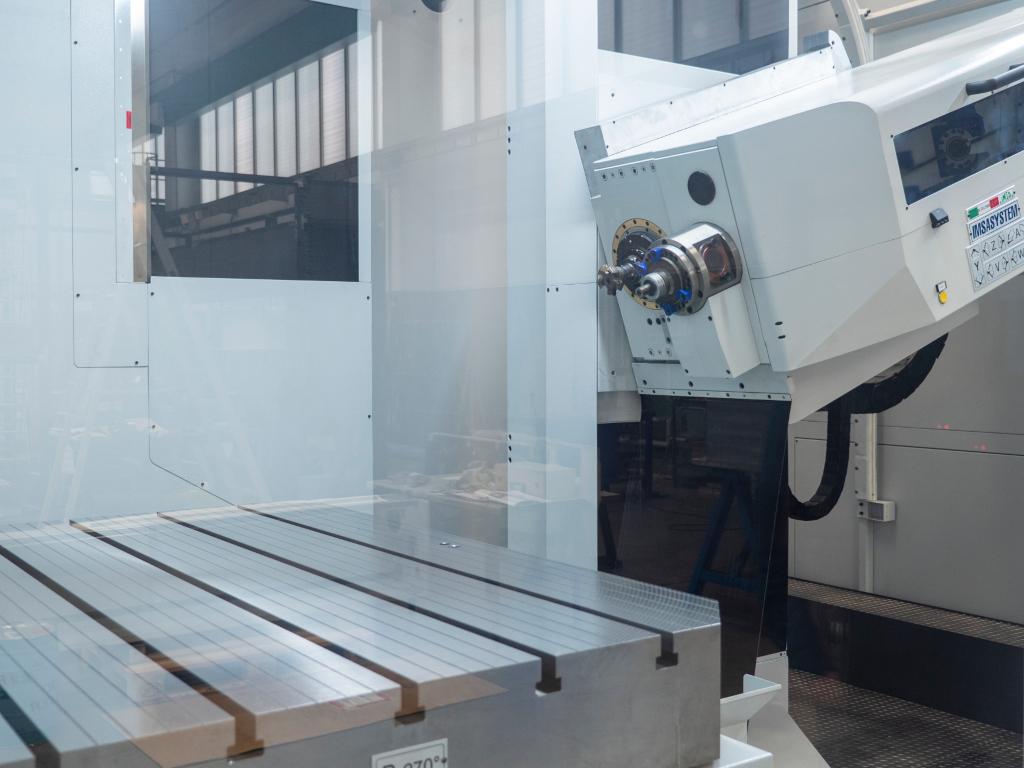

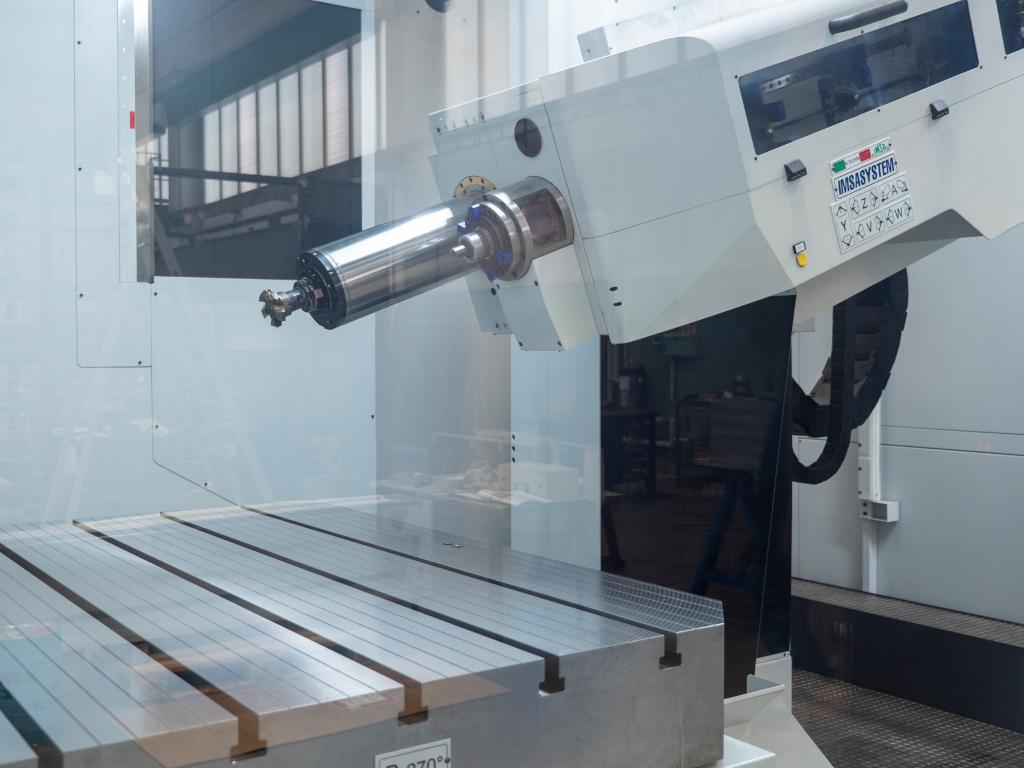

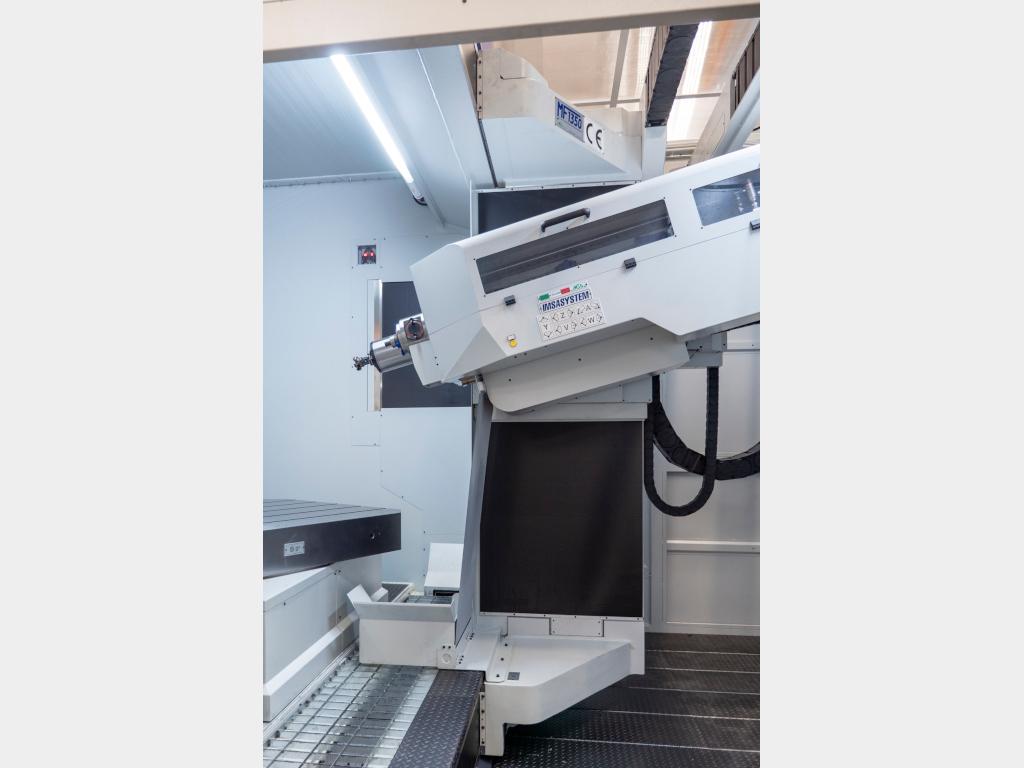

  • Forages orthogonaux, à simple angulation et à double inclinaison grâce à la combinaison entre la rotation de la table 360° (0,001°) et l’inclinaison de l’unité de forage/fraisage +20°/-20° (0,001°).

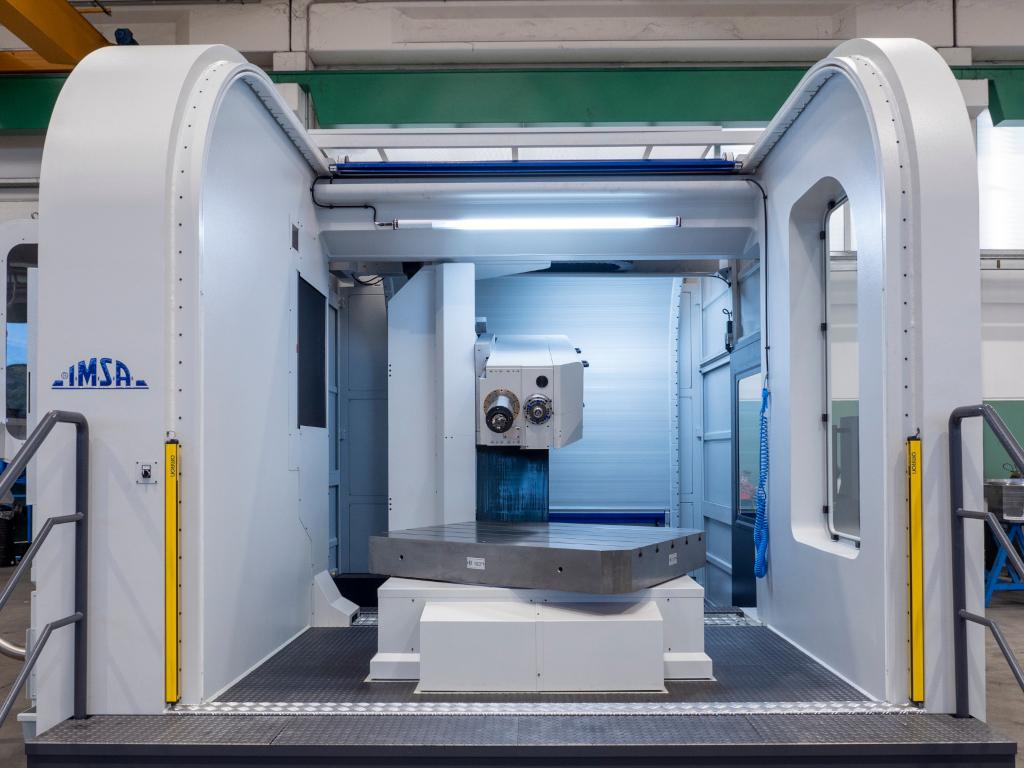

  • Colonne à portique vertical (Structure Gantry) pour une rigidité maximum: force de flexion 4 fois inférieure et rigidité 16 fois supérieure à celle d’une structure conventionnelle à montant guidé à sa base seulement. La colonne Gantry améliore les performances quelles que soient les positions du support de broches le long de l’axe vertical Y.

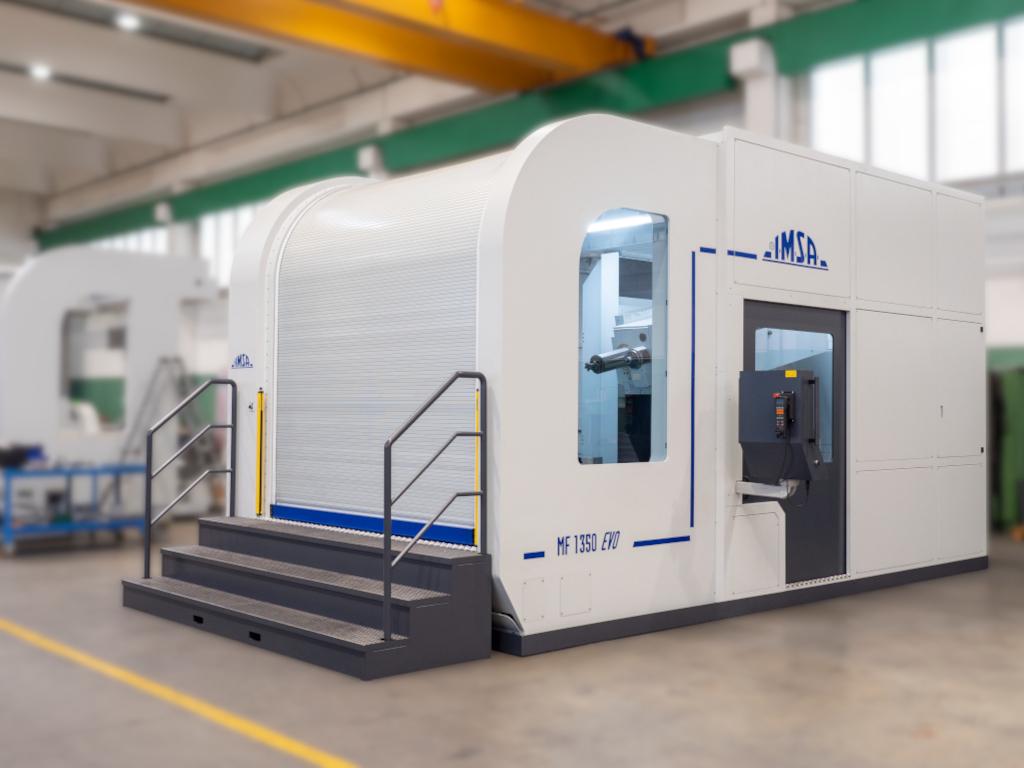

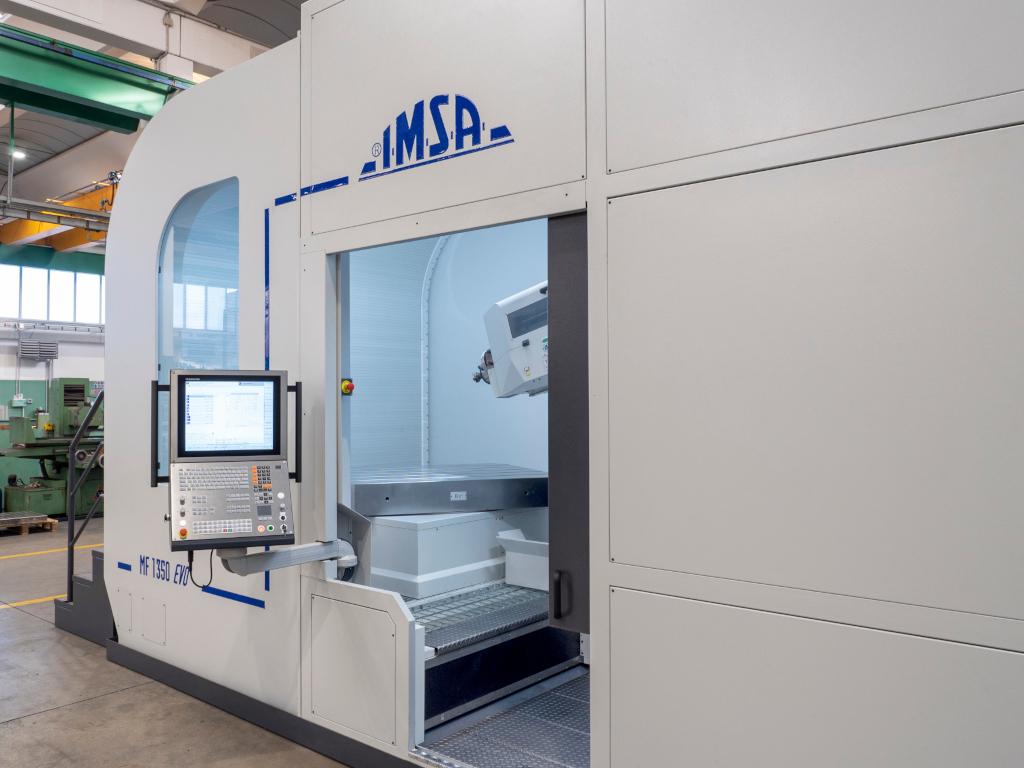

  • La machine MF1350 EVO est conçue avec une structure autoportante qui intègre la table et la colonne gantry, et ne nécessite pas de fondation spéciale.

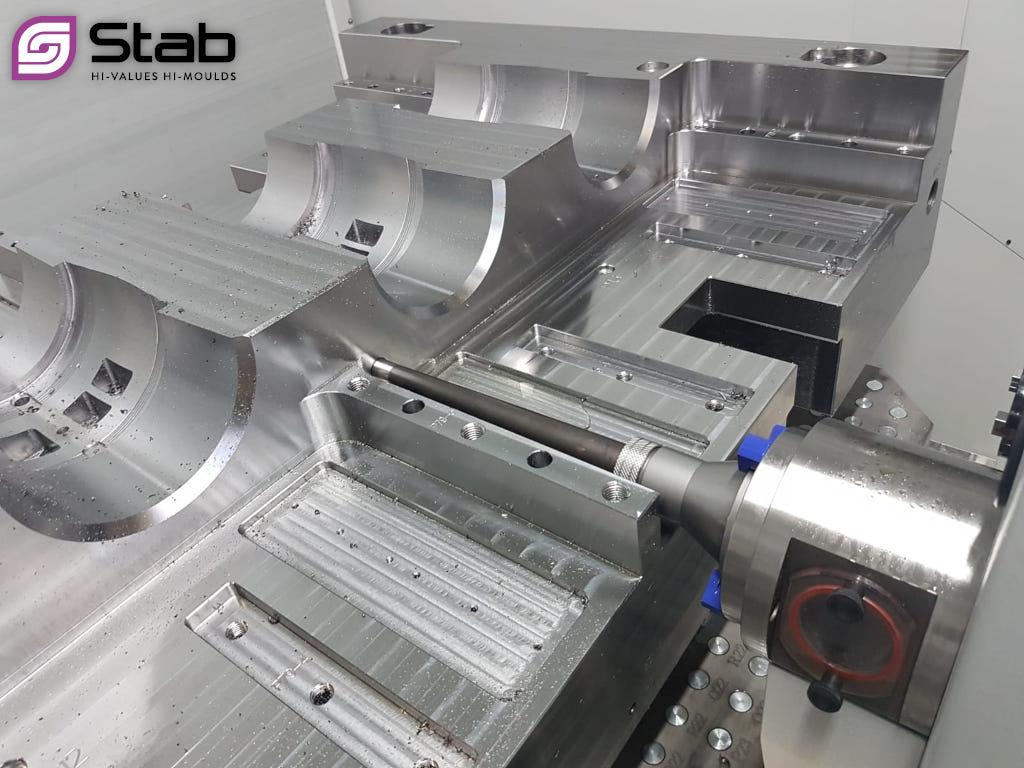

  • FORAGE PROFOND: Profondeur de forage en une seule opération: 1.350 mm. Méthode de perçage: par foret 3/4. Diamètre de forage: dans le plein de 5 à 40 mm.
  • Série « EVO »:Les performances en forage profond de notre précédente série BB ont été encore améliorées: la broche -à refroidissement liquide- de forage profond de la MF1350 EVO a une puissance de 11kW à 4.200 tr/min.
  • Fonctions spécifiques IMSA, pour le contrôle du processus de forage profond.
  • La température, la pression et la propreté de l’huile de coupe sont des paramètres fondamentaux pour la réalisation d’un forage profond de qualité. IMSA a équipé sa foreuse MF1350 EVO des meilleurs systèmes permettant de gérer et d’optimiser automatiquement ces trois paramètres.

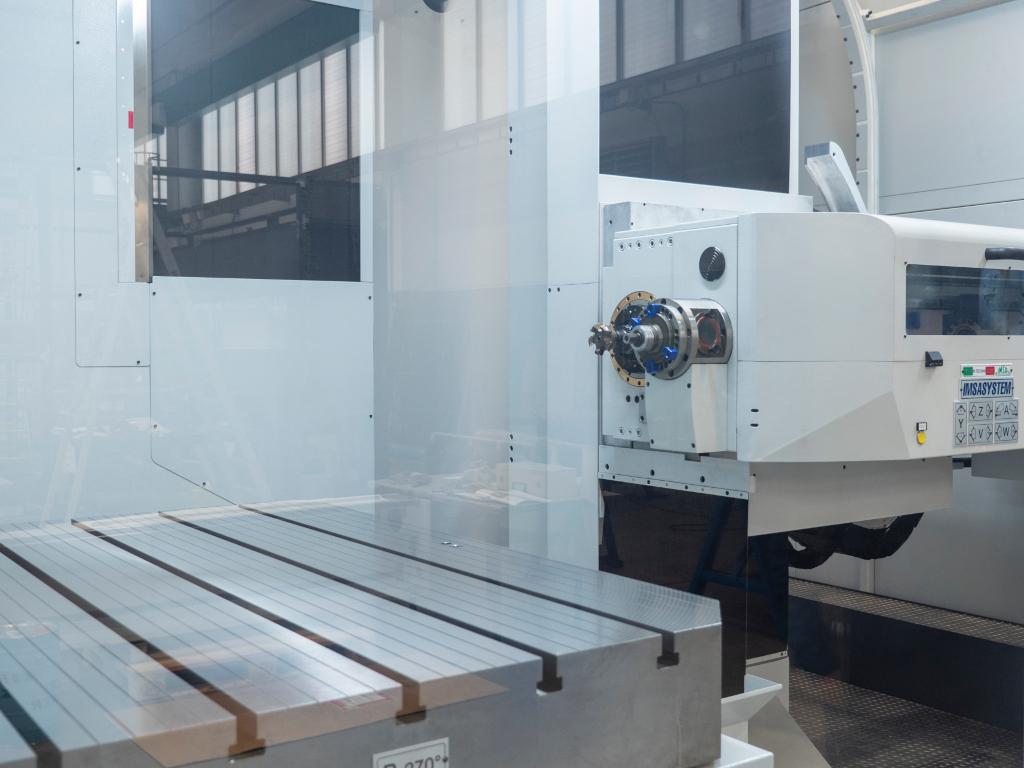

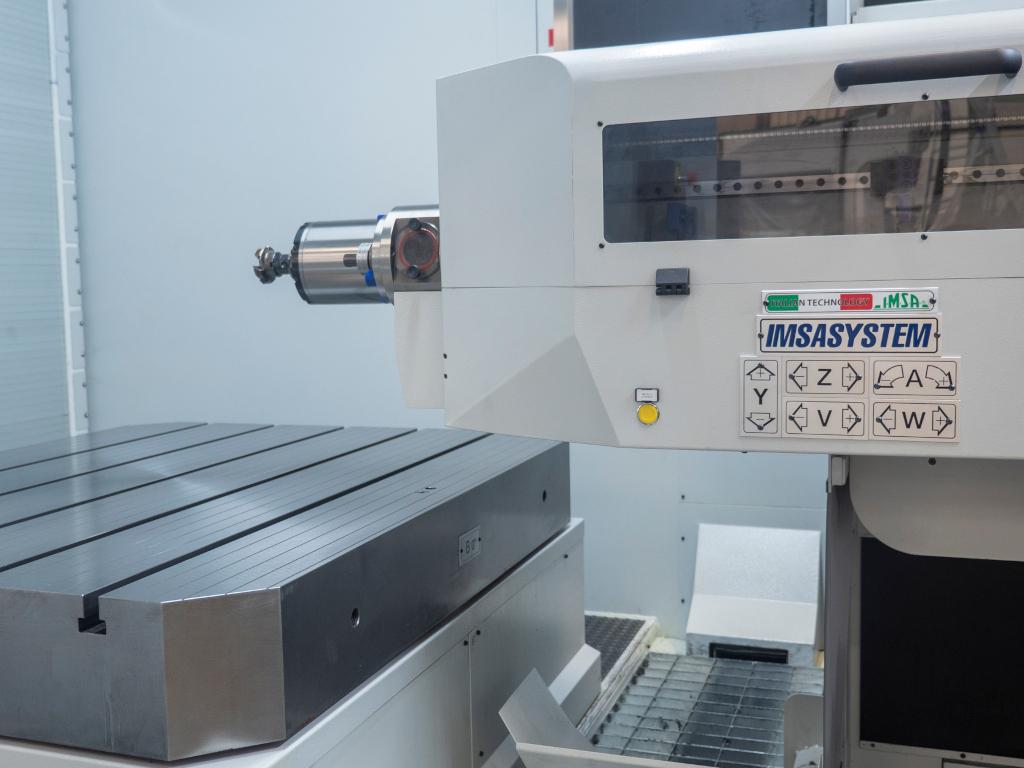

  • UNITÉ DE FRAISAGE: La MF1350 EVO est équipée d’une tête de fraisage qui dispose d’un axe indépendant et est implantée sur la même unité inclinable, à côté de la broche de forage profond. Ce système à axes indépendants, signe distinctif des machines IMSA, permet les passages interopérations forage/fraisage et vice versa en seulement 8 secondes et ne nécessite aucune intervention de l’opérateur.
  • Le chariot support de broches a une course d’avance (axe W) à laquelle s’ajoute la course indépendante du coulant de la broche de fraisage (axe Z)  permettant d’atteindre un total de (environ) 1.000 mm.

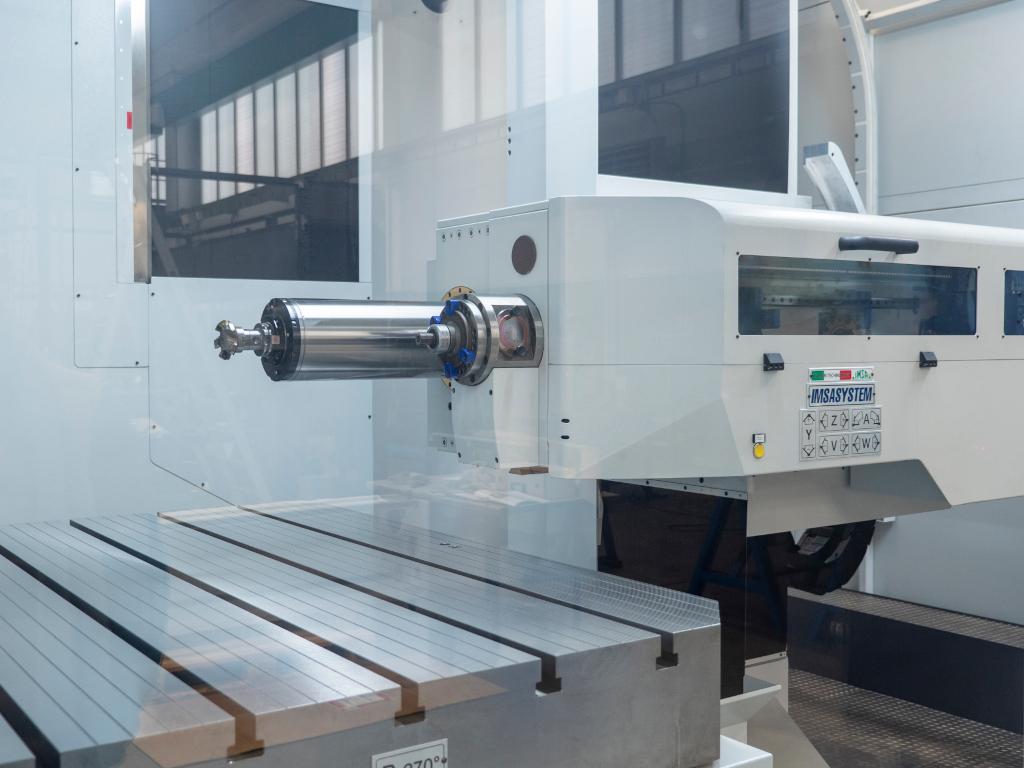

  • Série « EVO »:MF1350 EVO dispose d’une électrobroche de fraisage ISO40 de 18 kW à 6.000 tr/min, avec un couple maximum de 115 Nm, refroidie par liquide.
  • Série « EVO »:MF1350EVO peut être équipée sur demande d’une broche de fraisage ISO50: 29 kW, 6.000 tr/min, 200 Nm, refroidi par liquide.

INFO TECHNIQUES

Pour moules et blocs forés jusqu’à 12.000 kg, de diagonale (cercle inscrit) jusqu’à 2.600 mm.
Forages à double inclinaison grâce à la combinaison entre la rotation de la table et l’inclinaison de l’unité de forage/fraisage.
Axe horizontal X: 1.900 mm, axe vertical Y: 1.250 mm.
Diamètre de forage: de 5 à 40 mm dans le plein.
Profondeur de forage en une seule opération: 1.350 mm.
Broche de forage profond 11kW, 4.200 t/min, à refroidissement liquide.
Electrobroche de fraisage à refroidissement liquide: ISO40, 18 kW ou ISO50, 29 kW.
Commutation entre broches de forage/fraisage et vice-versa complètement automatique.

ARTICLES À PROPOS DE CETTE MACHINE::

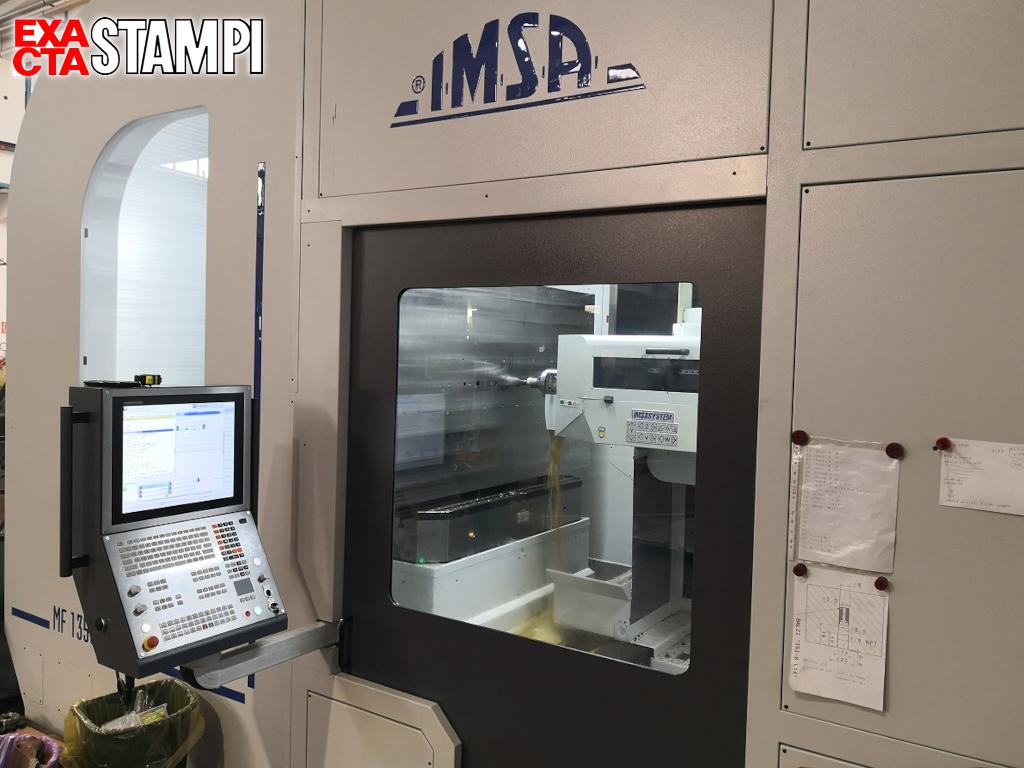

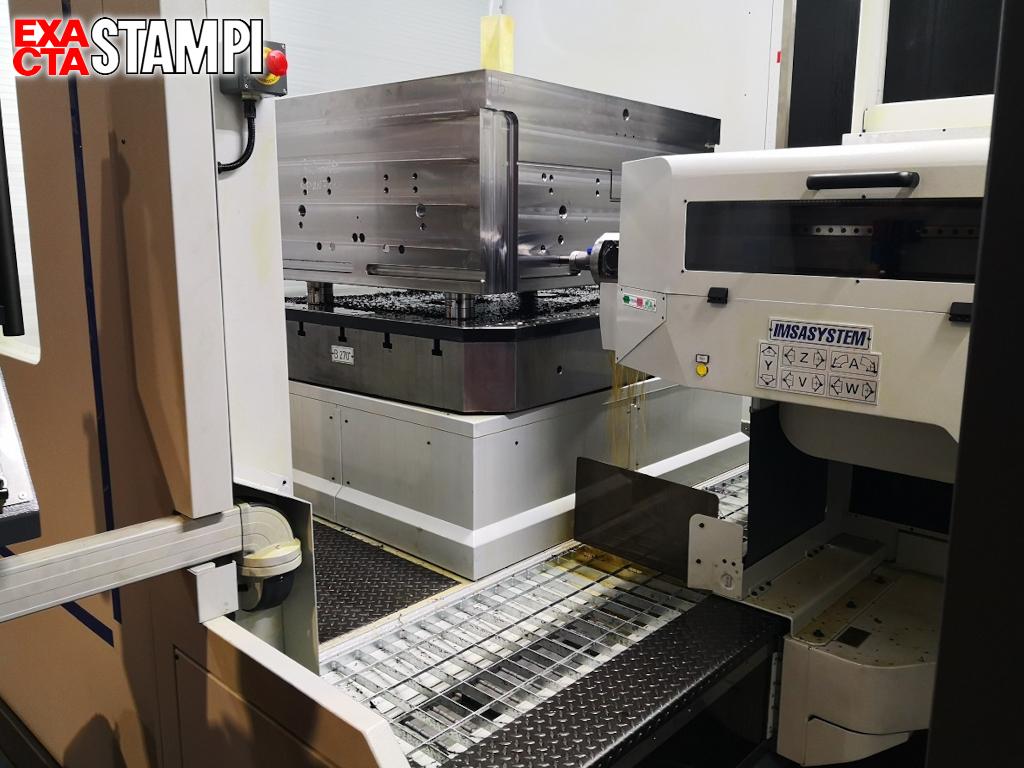

Témoignage de l’utilisateur EXACTA STAMPI: La nouvelle ère du forage profond
