MF1600 S2

Foreuse/Fraiseuse pour moules de grandes dimensions

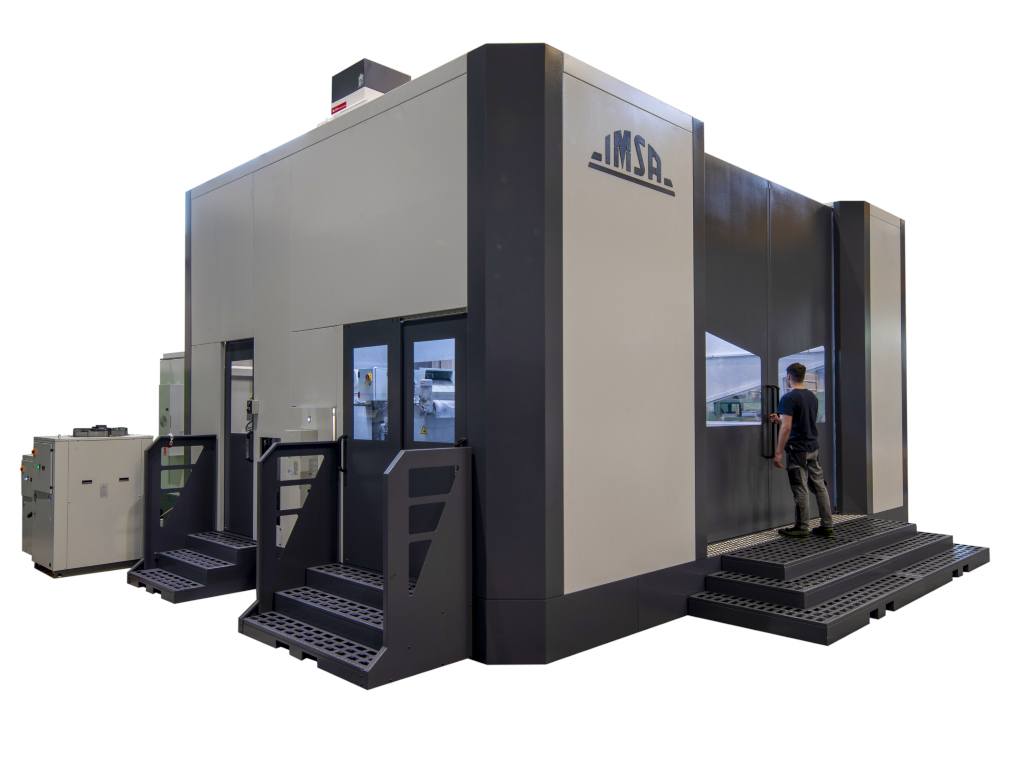

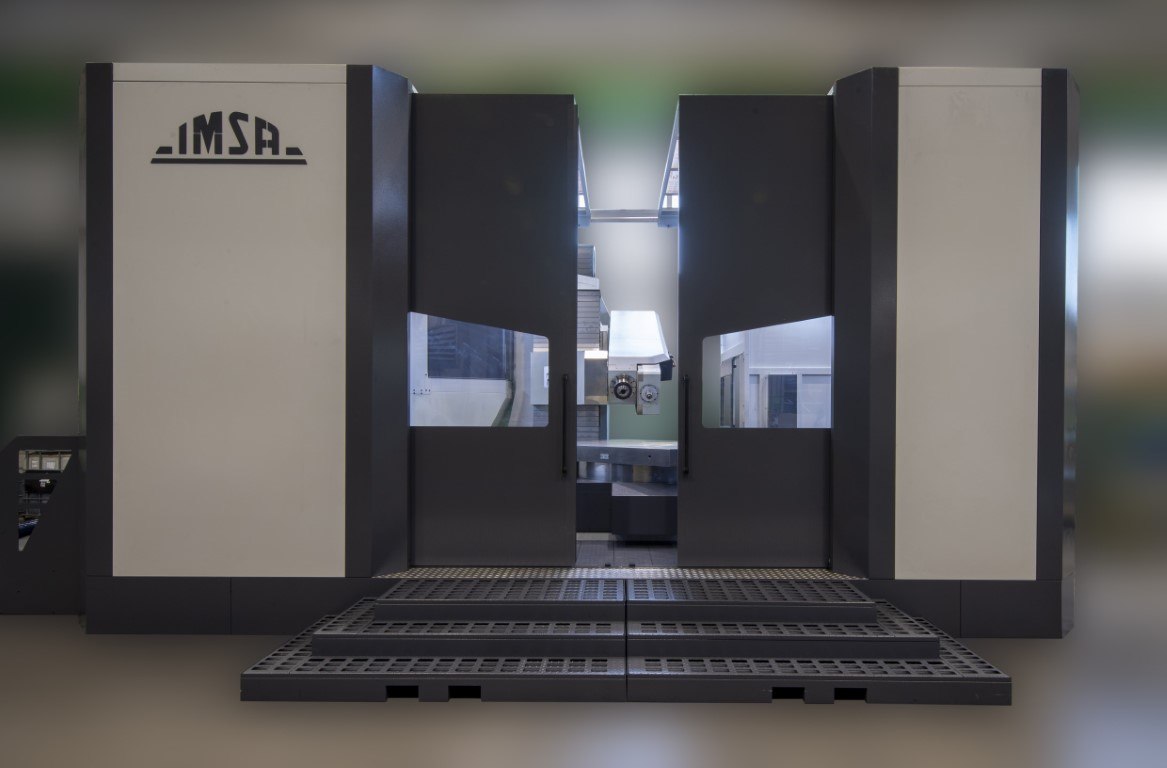

  • La machine de forage profond et fraisage MF1600S2 est dédiée aux exigences des constructeurs de moules jusqu’à 30 tonnes. MF1600S2 a une robuste structure électro-soudée à dessin « en T », avec colonne mobile et table à translation.

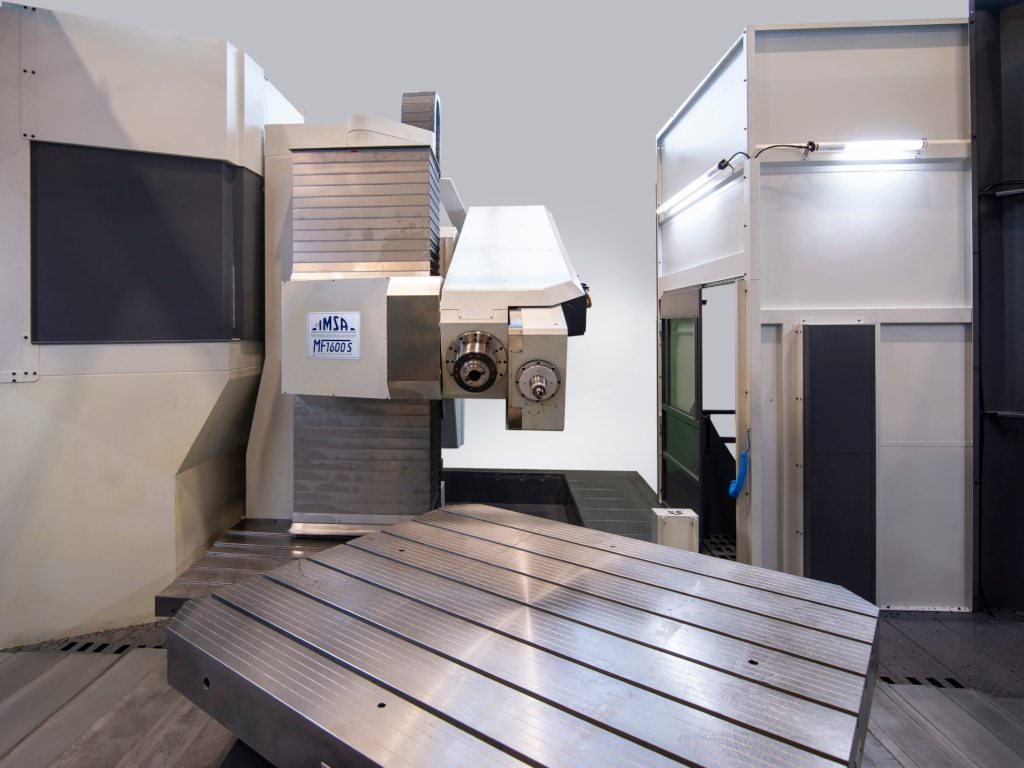

  • Une pièce ayant diagonale maxi. de 3.600mm peut tourner à l’intérieur de la structure de la machine. La table a un mouvement de translation (axe X) de 3.000mm et un mouvement de rotation continue piloté par CN.

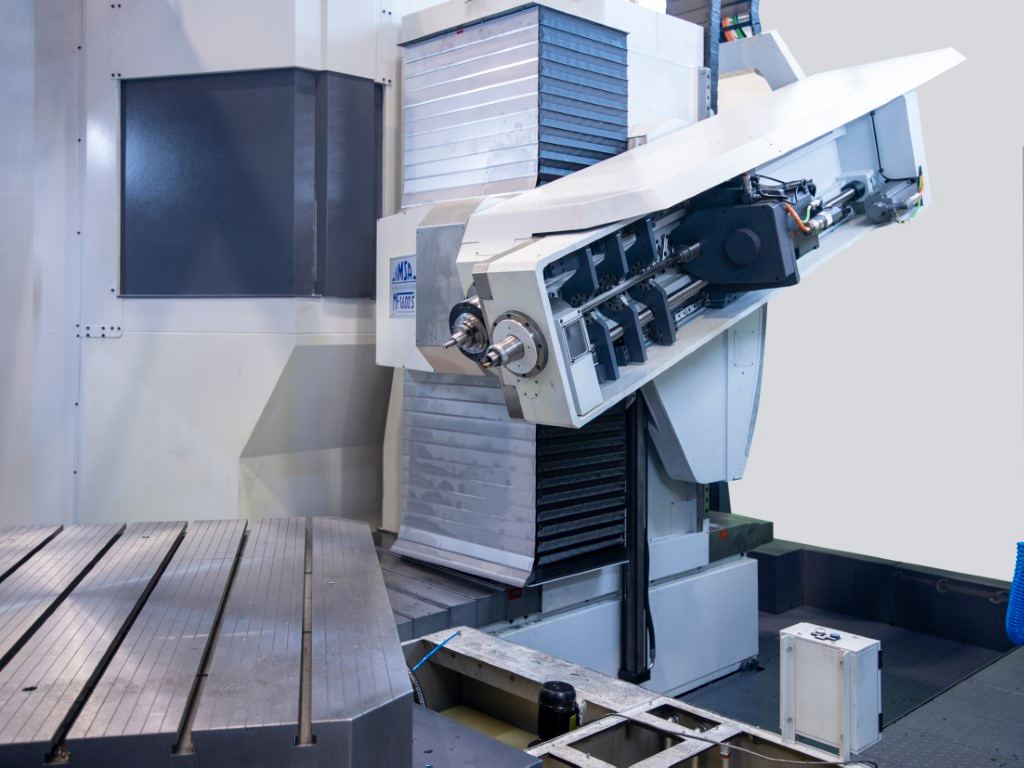

  • Grâce à la combinaison de l’unité d’usinage inclinable ( 30/-15°) avec la table rotative, la machine réalise les usinages à double inclinaison.

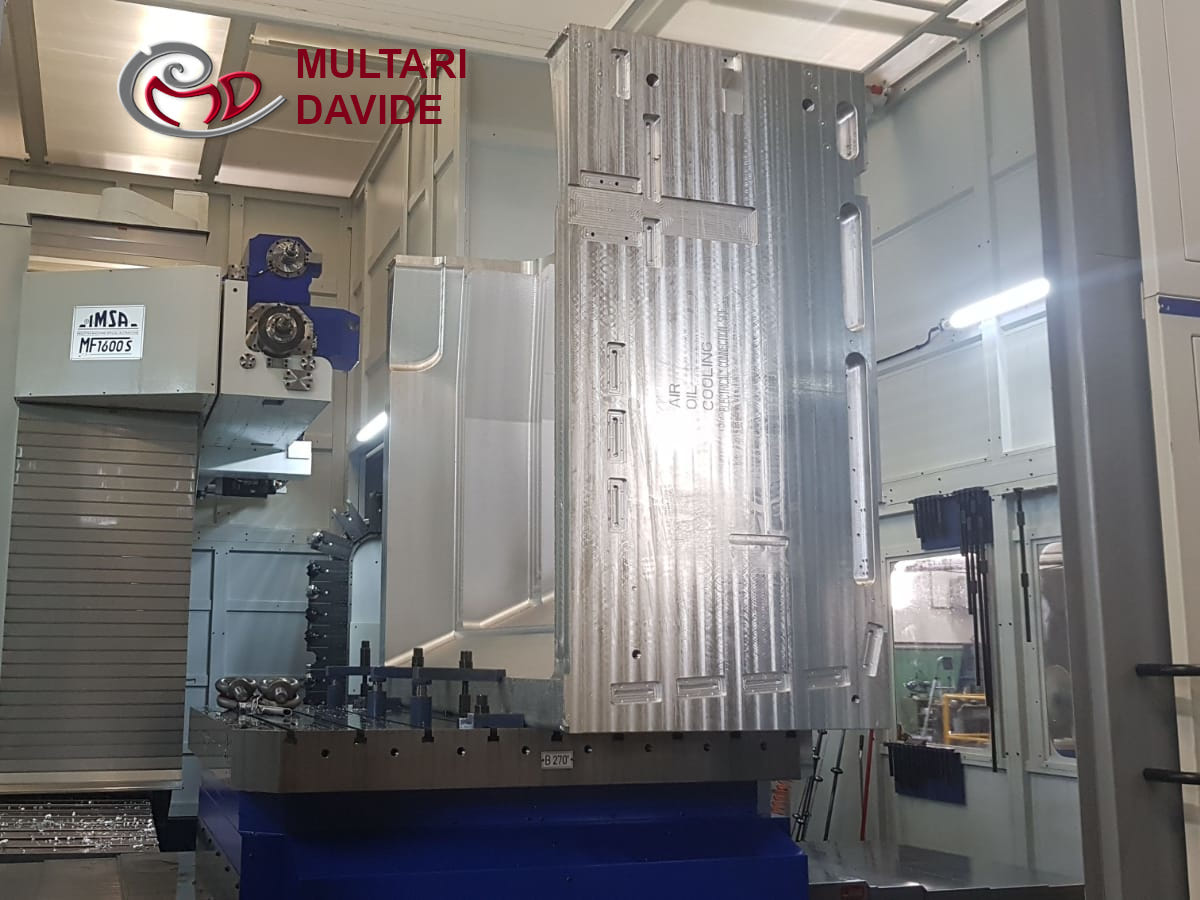

  • Usinage des 4 faces: la MF1600S2 offre une longue course transversale aussi bien qu’une table de grande charge mais de dimension compacte, facilitant l’usinage des 4 faces du moule avec un seul posage et paramétrage.

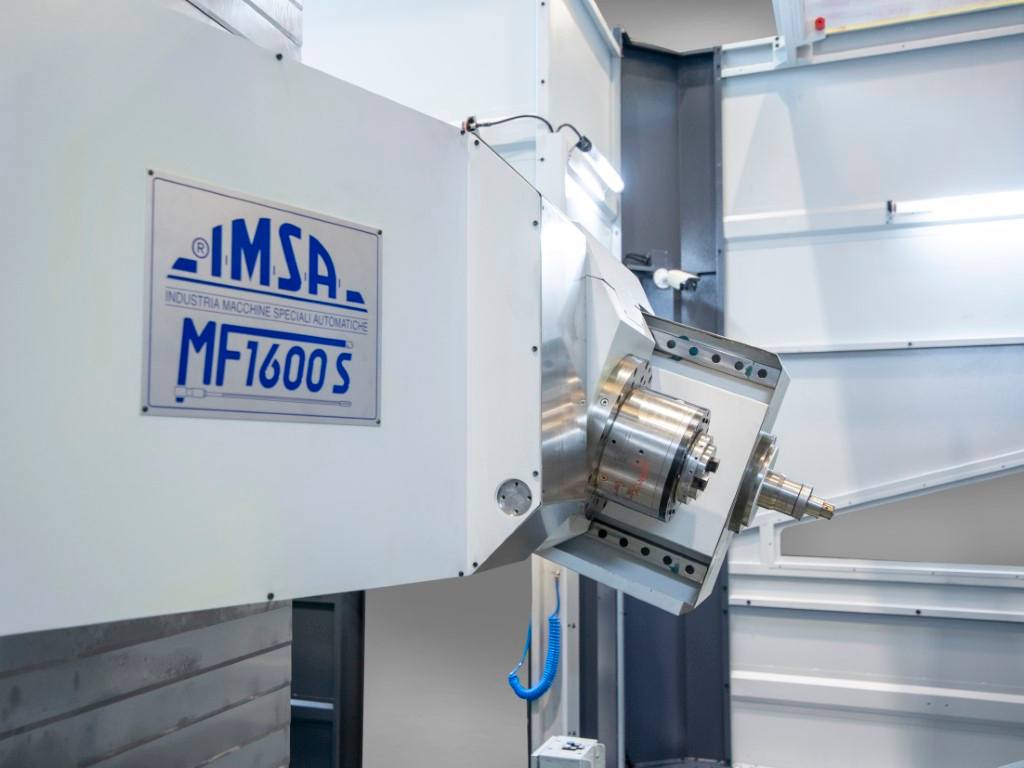

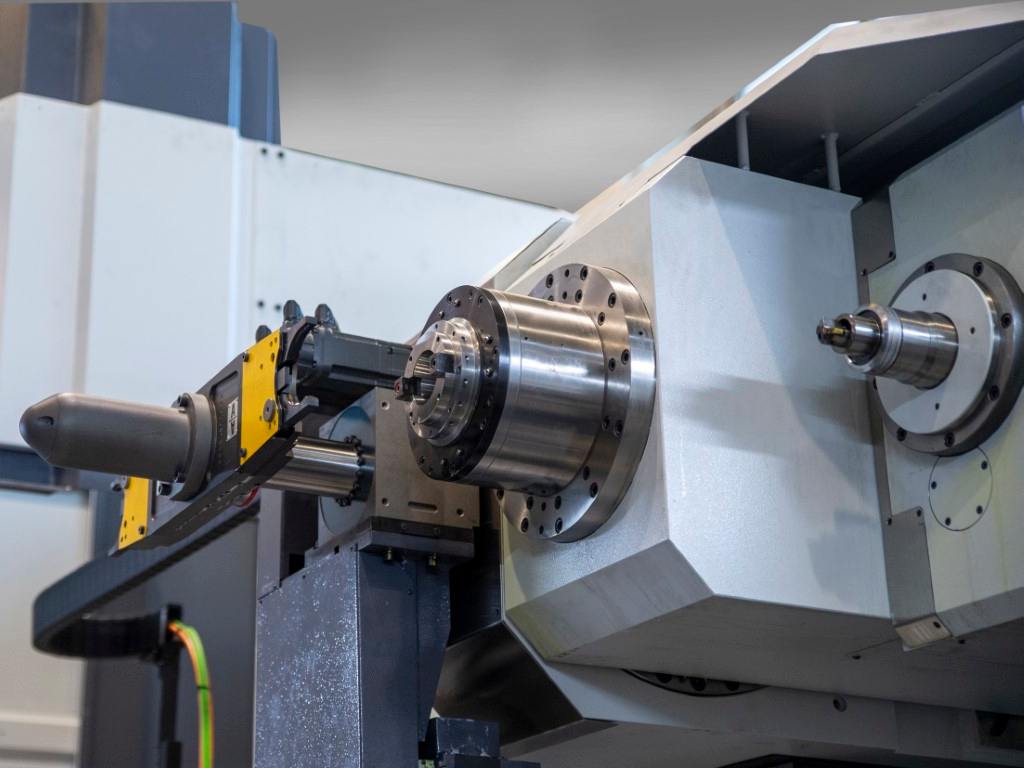

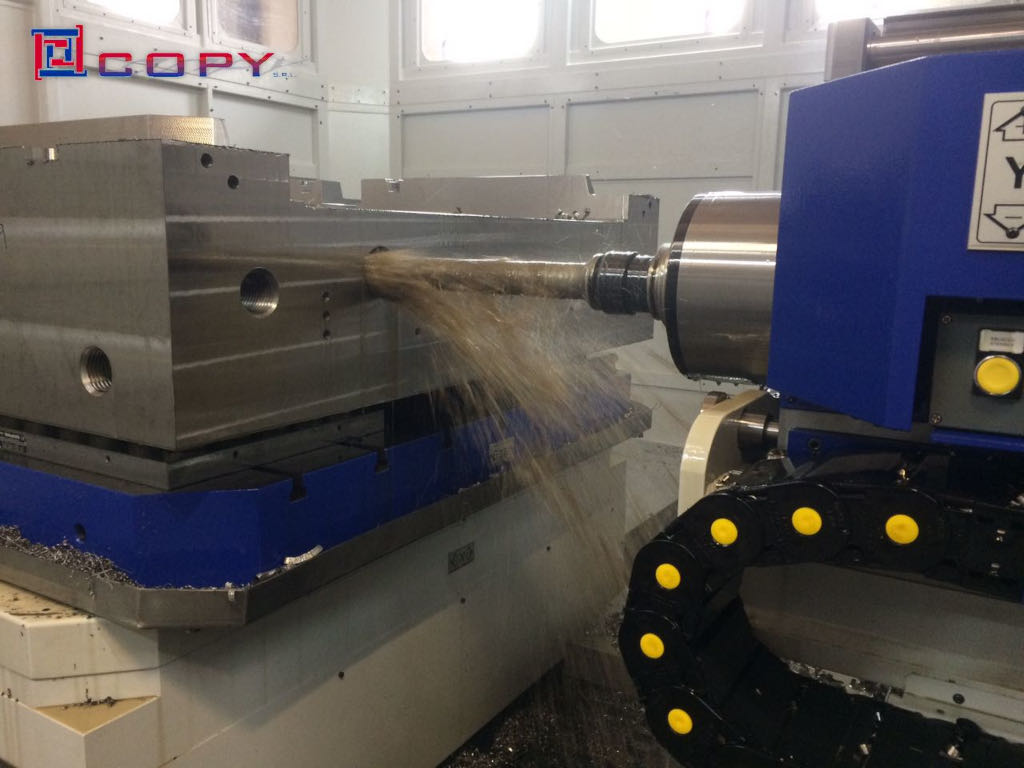

  • Deux broches séparées et optimisées, sur le même berceau, exécutent les fraisages et les forages profonds par foret ¾. Ce système à axes indépendants, signe distinctif des machines IMSA, permet les passages interopérations forage/fraisage et vice versa en seulement 8 secondes et ne nécessite aucune intervention de l’opérateur.
  • UNITÉ DE FRAISAGE : La MF1600S2 est équipée d’une tête de fraisage ISO50 qui dispose d’une électrobroche 35 kW, 6.000rpm, 334 Nm (S1), refroidie par liquide.
  • Changeur d’outils ISO50 de différentes capacités en option.
  • FORAGE PROFOND: Profondeur de forage en une seule opération : 1.600 mm. Méthode de perçage: par foret 3/4. Diamètre de forage: 5-32(40)mm. Broche 15 kW (S1), 4.200 t/min.
  • Fonctions spécifiques IMSA, pour le contrôle du processus de forage profond.

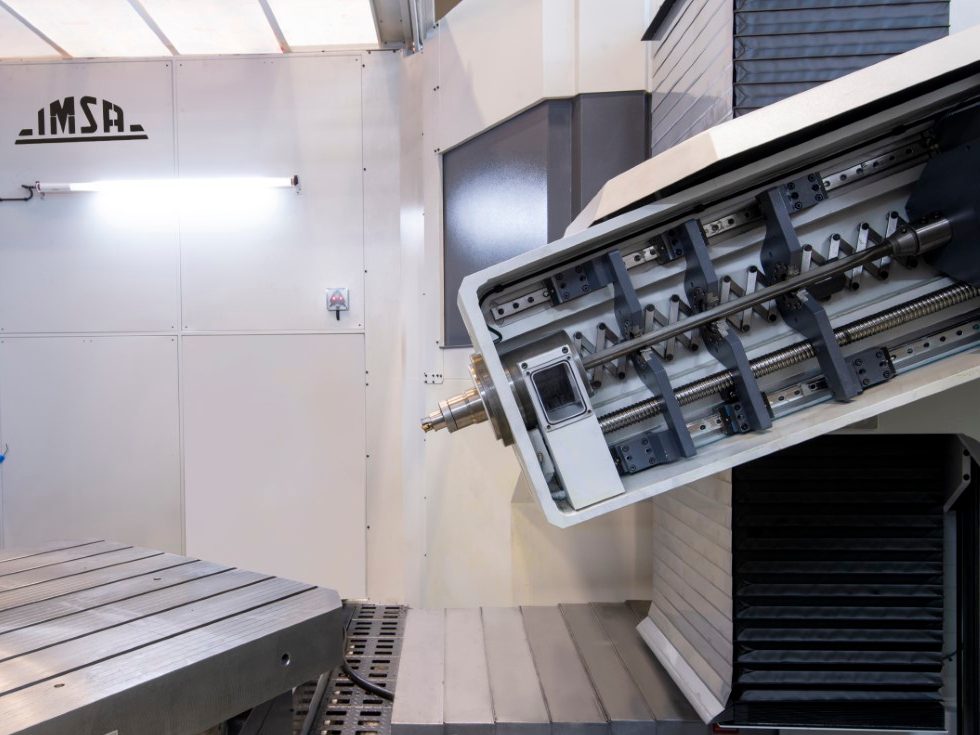

  • Le groupe de forage profond présente 6 points d’accrochage du foret, solidement alignés avec la structure de la tête porte-outil. Il en résulte un niveau de rigidité qui permet de forer en moyenne 6 à 8 fois plus entre deux affutages, par rapport aux foreuses ayant une boite à copeaux et des lunettes amovibles.
  • La température, la pression et la propreté de l’huile de coupe sont des paramètres fondamentaux pour la réalisation d’un forage profond de qualité. IMSA a équipé sa foreuse MF1600S2 des meilleurs systèmes permettant de gérer et d’optimiser automatiquement ces trois paramètres.



INFO TECHNIQUES

Pièce usinable: jusqu’à Ø 3.600mm diamètre (cercle inscrit) en rotation dans la structure de la machine.
Course horizontale X (translation de table): 3.000mm, course verticale Y: 1.600mm.
Usinages à double inclinaison (usinage 5 axes) grâce à la combinaison entre la rotation de la table et l’inclinaison de l’unité de forage/fraisage.
Profondeur de forage en une seule opération: 1.600 mm.
Diamètres optimaux de forage: dans le plein 5-32 mm, en réalesage jusqu’à 40 mm.
Deux unités d’usinage séparées sont situées sur le même berceau, pour exécuter les fraisages et le forage profond par foret 3/4, commutation automatique.
Broche de forage profond 15kW, 4.200 t/min, refroidissement par liquide.
Electrobroche de fraisage ISO50, 35 kW, 6.000 t/min, refroidissement par liquide.
