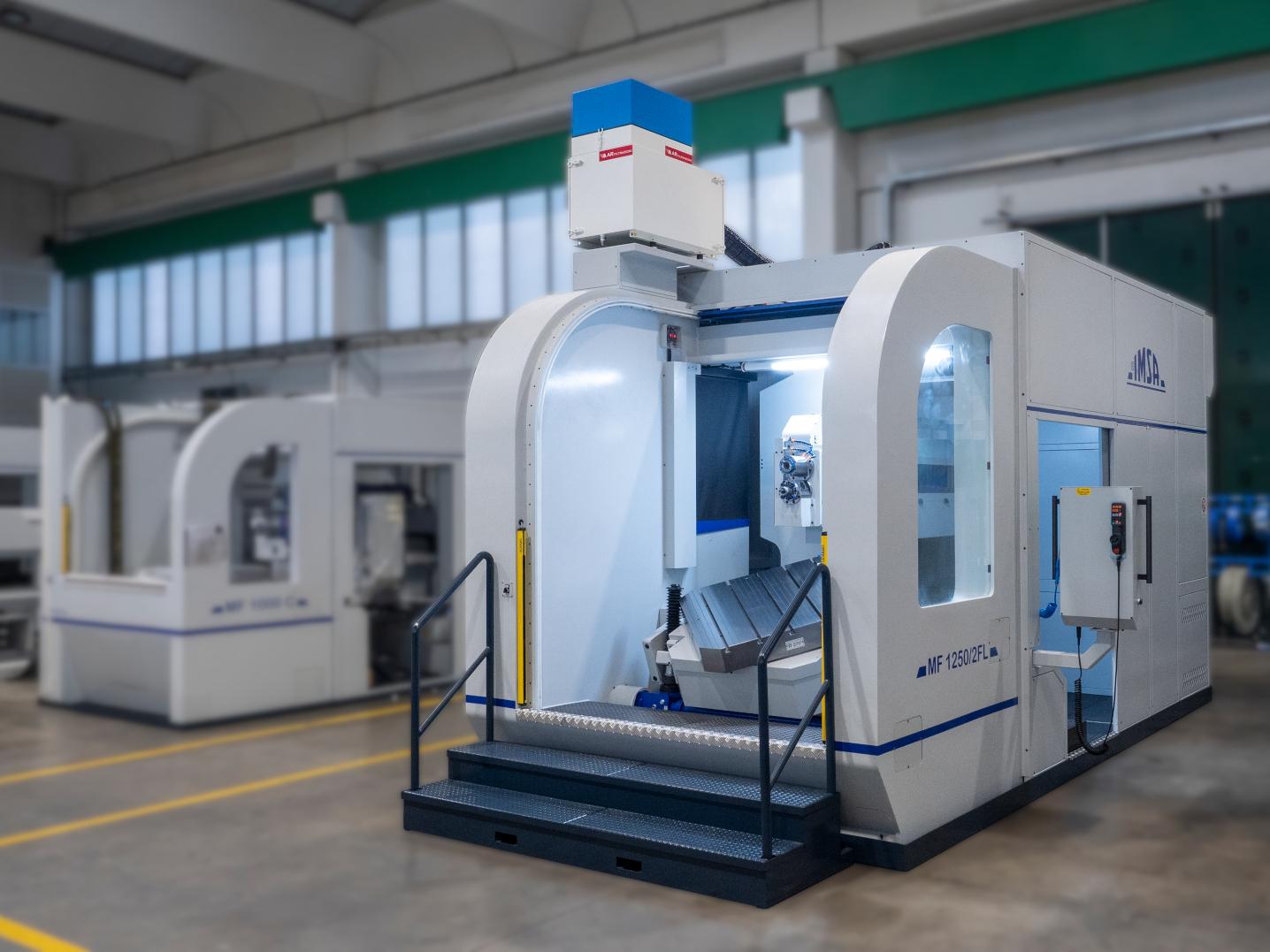

MF1250/2FL

MACHINE IMSA DE FORAGE PROFOND ET FRAISAGE

POUR MOULES DE TAILLE MOYENNE



  • La foreuse/fraiseuse IMSA MF1250/2FL est adaptée au perçage profond de moules jusqu’à 6 tonnes. Un bloc à forer de diagonale (cercle inscrit) 1.900mm peut tourner dans la structure de la machine.

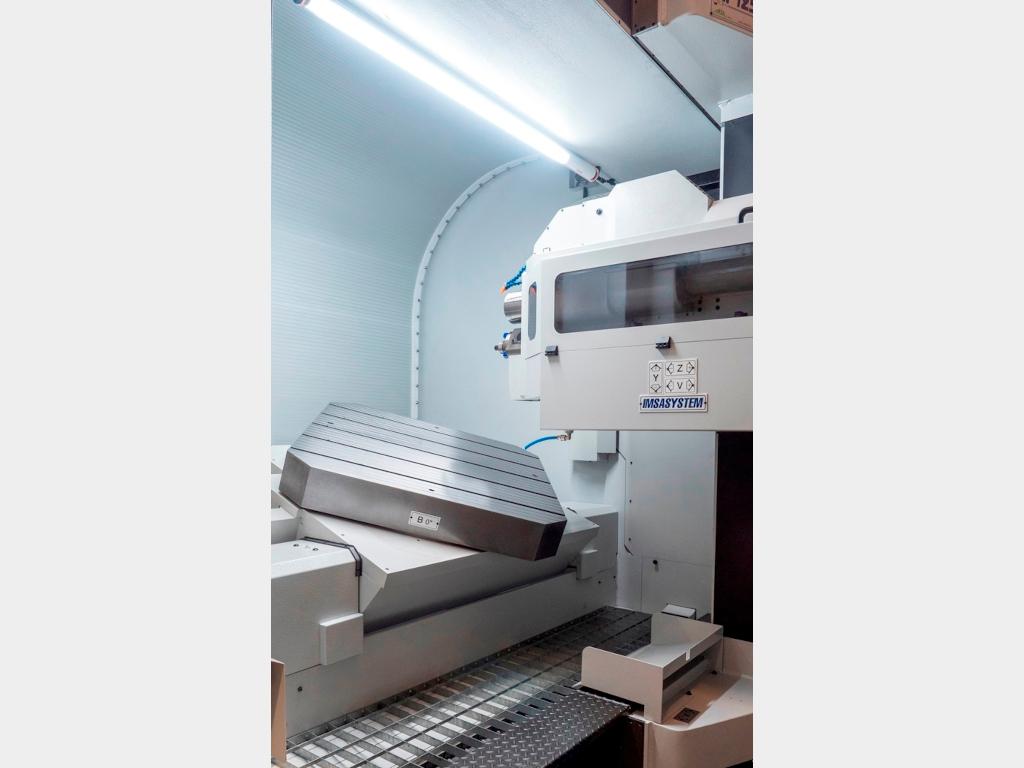

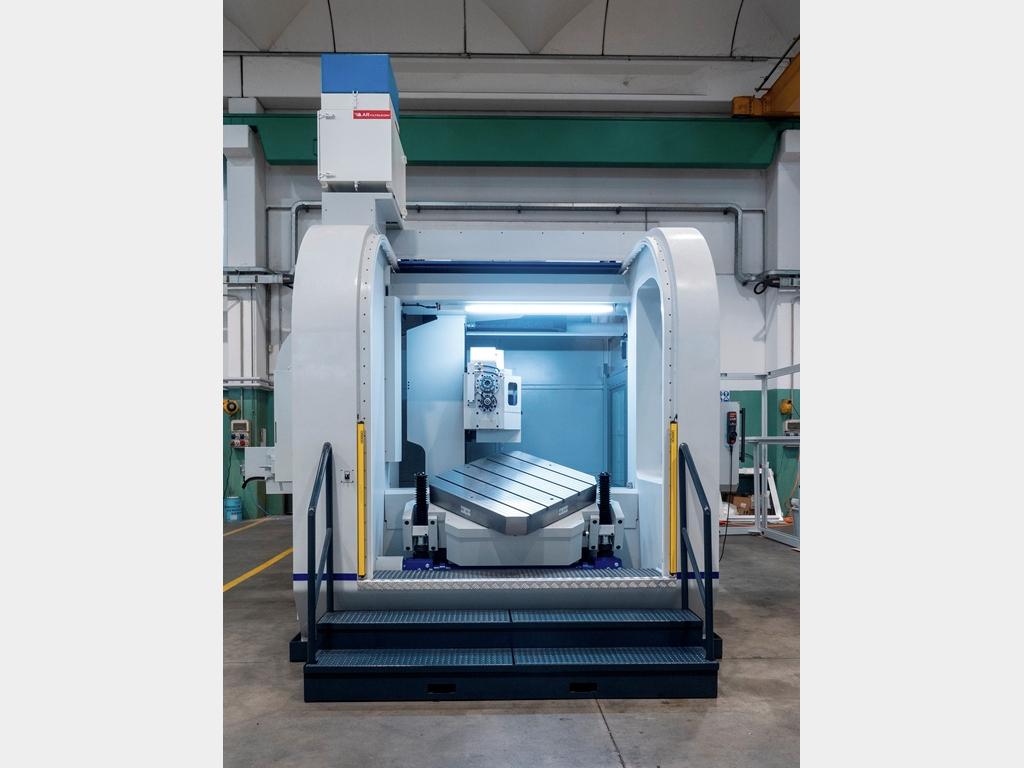

  • Grâce à la table rotative et inclinable sont possibles les forages de circuits de refroidissement complexes à double inclinaison. La table a un mouvement de rotation 360.000 pos/tour et une inclinaison ±22,5° pilotée en continue 0,001°.

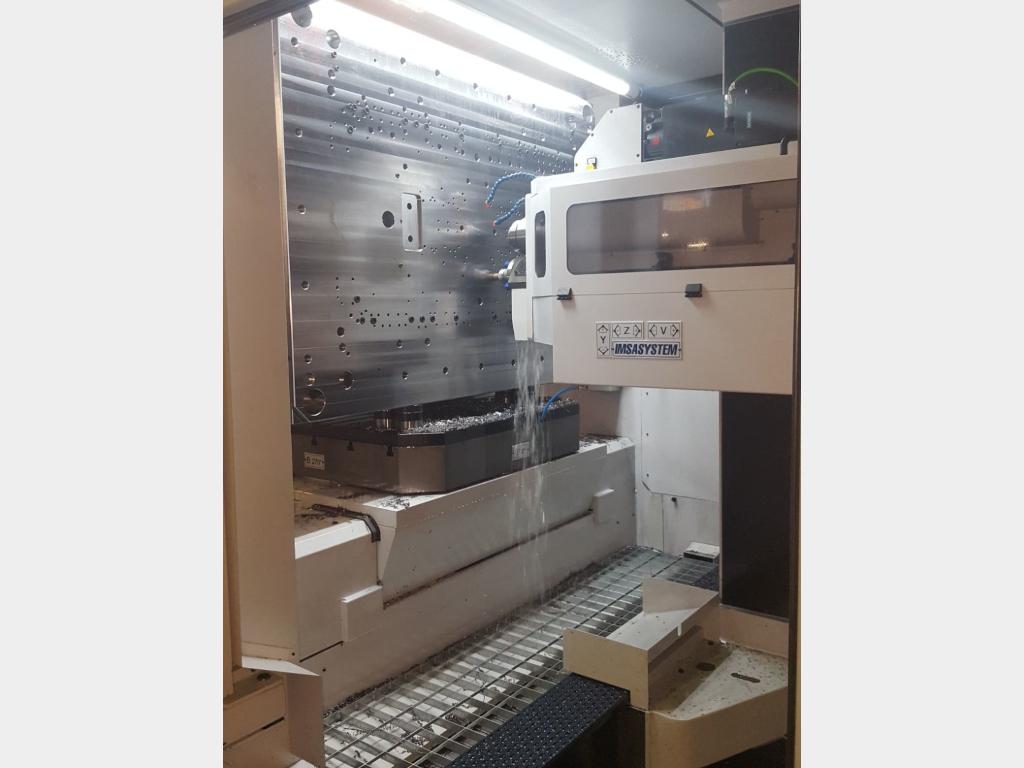

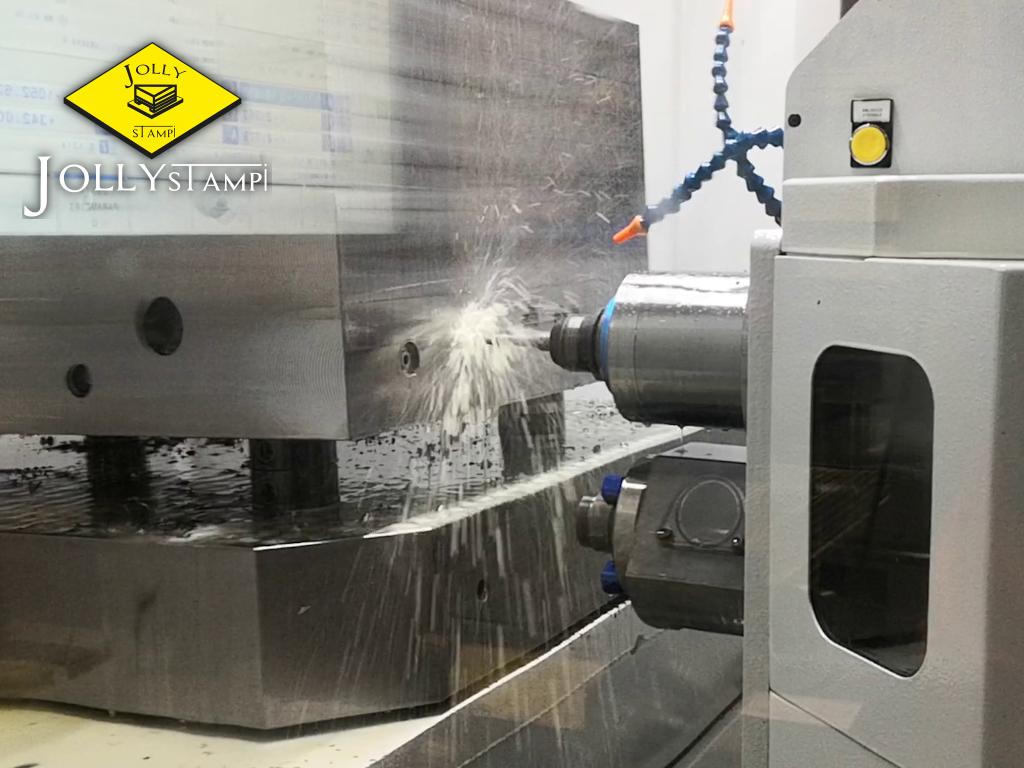

  • FORAGE PROFOND : Profondeur de forage en une opération: 1.250 mm. Méthode de perçage: forage profond par foret 3/4. Diamètres optimaux de forage: 4-25 mm dans le plein; 32 mm en réalésage. Broche de forage: 11 kW, 6.000 rpm, à refroidissement liquide.
  • Fonctions spécifiques IMSA pour le contrôle du procès de forage profond:

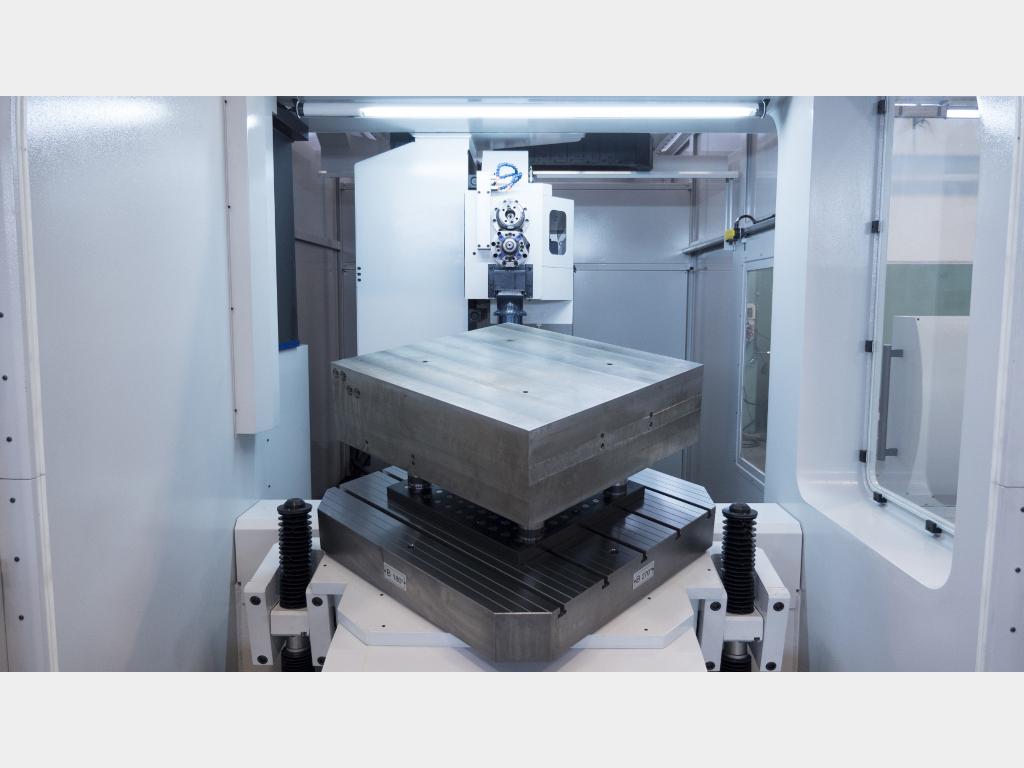

    – appui à la pièce pilotée numériquement
    – surveillance électronique anti-rupture du foret 3/4, à travers un contrôle des efforts de coupe
    – fonction automatique de transformation des coordonnées pour les usinages inclinés.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité.
    IMSA a équipé sa foreuse MF1250/2FL des meilleurs systèmes permettant de gérer et d’optimiser automatiquement ces trois paramètres:
    – pour le circuit d’arrosage: deux pompes haute pression différentes;
    – pour le nettoyage de l’huile: un système automatique de filtration multi-étages;
    – pour le refroidissement de l’huile: groupe de réfrigération avec échangeur de chaleur.
  • Convoyeur de copeaux automatique de série.

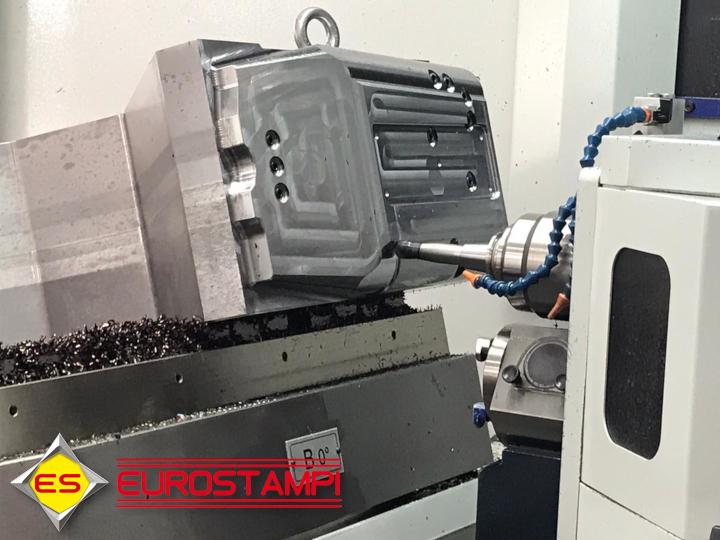

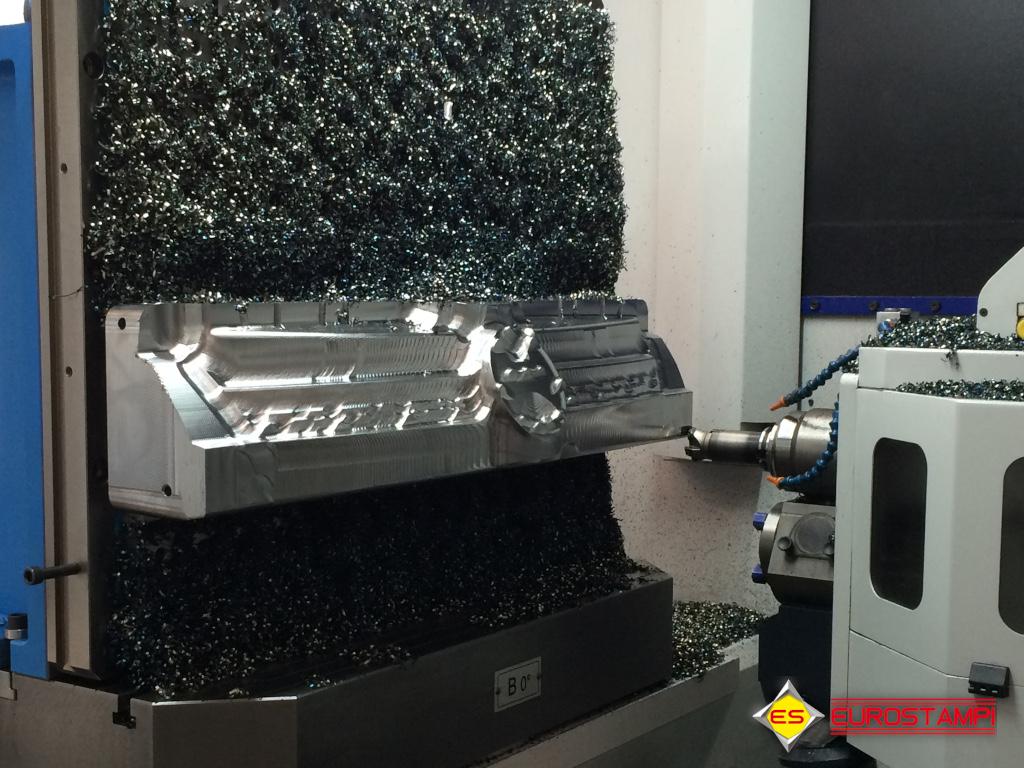

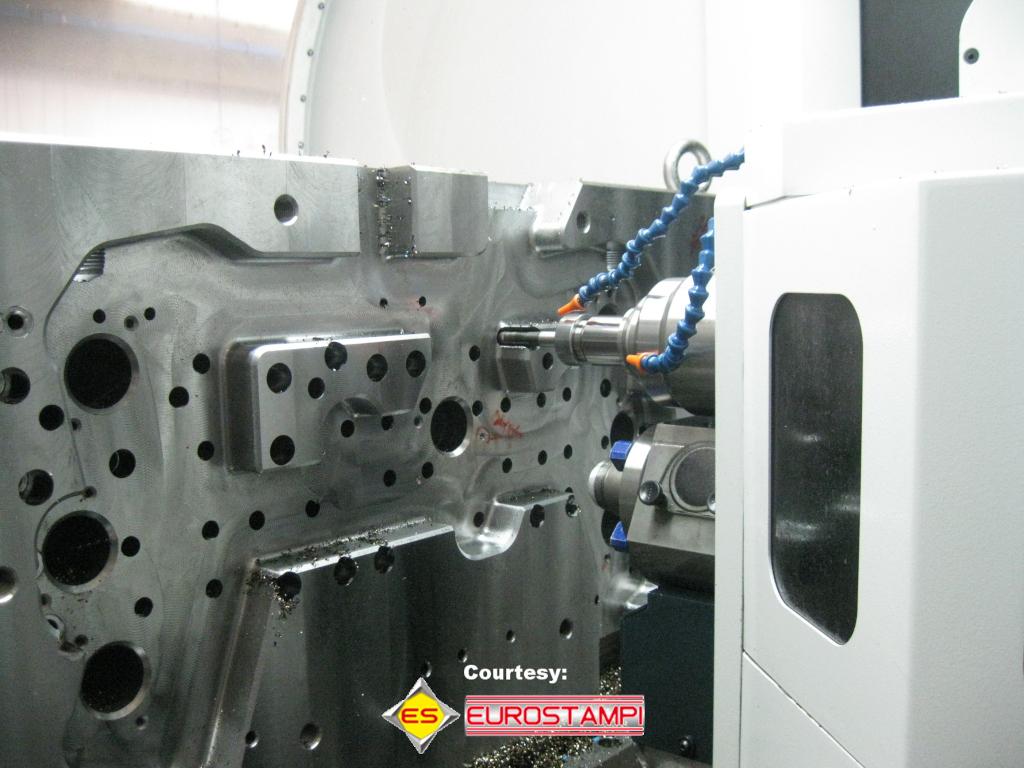

  • UNITE DE FRAISAGE avec une broche séparée pour les usinages complémentaires au forage profond, comme des surfaçages, des lamages, des taraudages. Broche de fraisage ISO40 13 kW 6.000 rpm. Aucune intervention requise pour la transition forage/fraisage; grâce aux deux broches sur axes séparées la commutation est entièrement automatique et advient en 8 secondes par Fonctions M, la présence de l’opérateur n’est pas nécessaire.

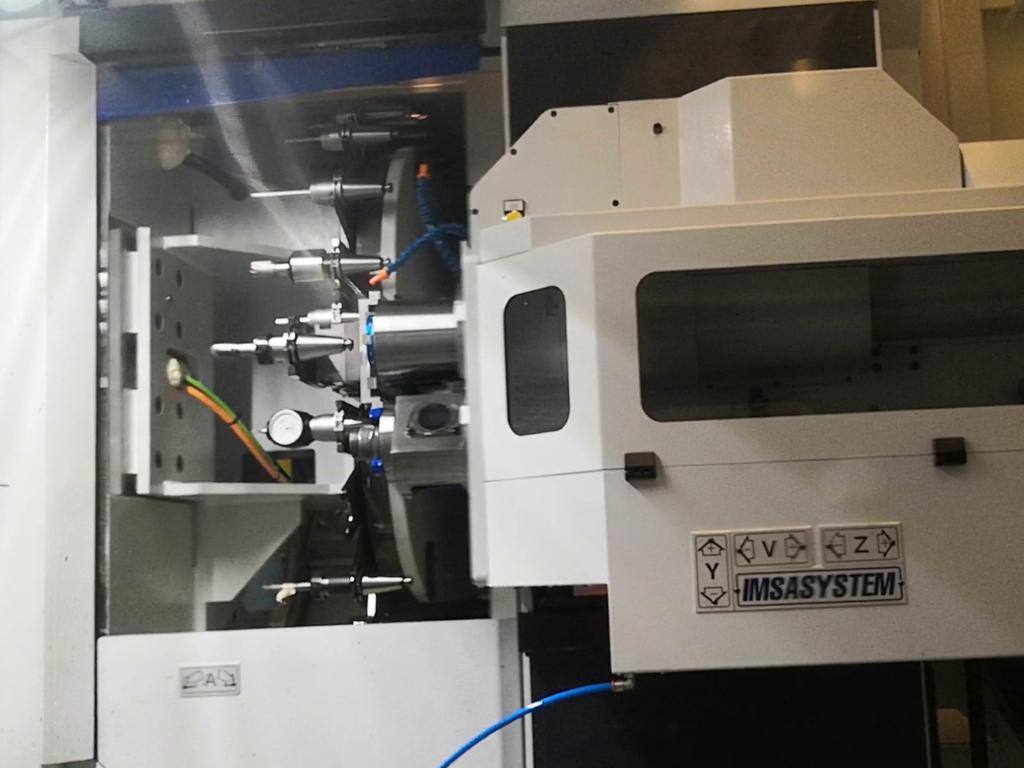

  • Magasin d’outils ISO 40 pour la broche de fraisage.
  • La structure avec colonne Gantry (structure à portique vertical: la colonne est supportée à ses deux extrémités, inférieure et supérieure) de la foreuse-fraiseuse IMSA MF1250/2FL garantit une rigidité maximum: force de flexion 4 fois inférieure et rigidité 16 fois supérieure à celle d’une structure conventionnelle. La structure gantry garantit des prestations optimales quelles que soient les positions de forage le long de l’axe vertical Y.
  • La structure à montant mobile, par rapport à celle où c’est la table qui se déplace, permet d’économiser de la surface au sol tout en ayant une course horizontale importante.
  • La machine est conçue avec une structure fermée « en coquille ». C’est-à-dire, une structure autoportante qui intègre la table et la colonne gantry. De ce fait un massif ou des fondations spéciales ne sont pas nécessaires.

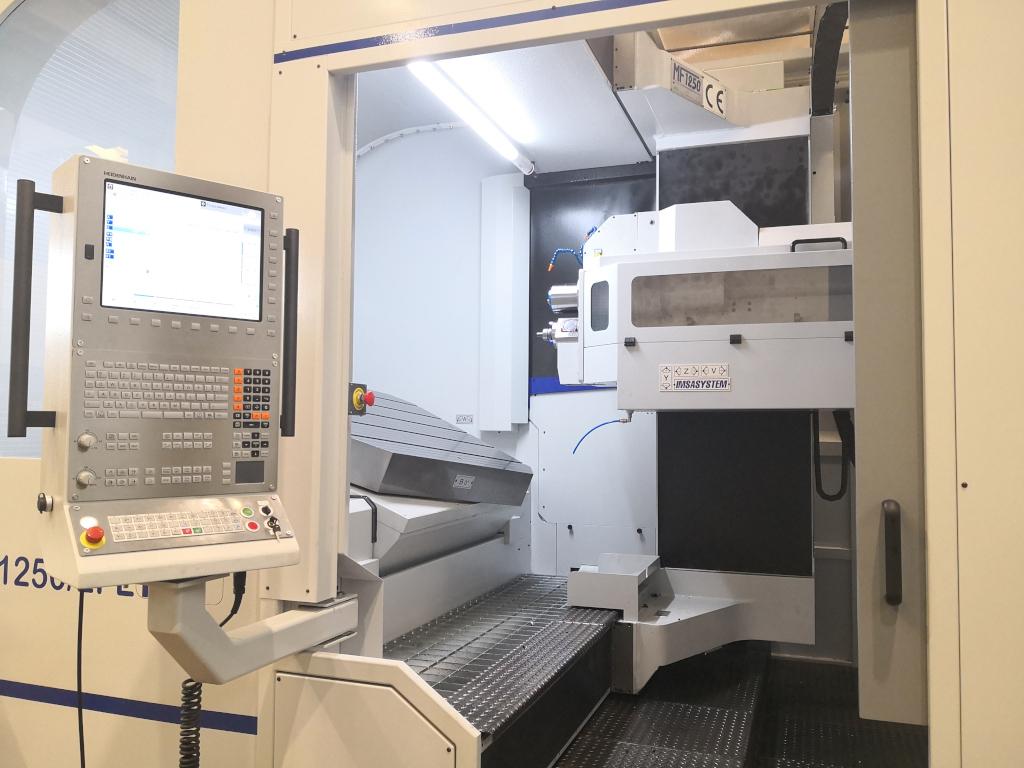

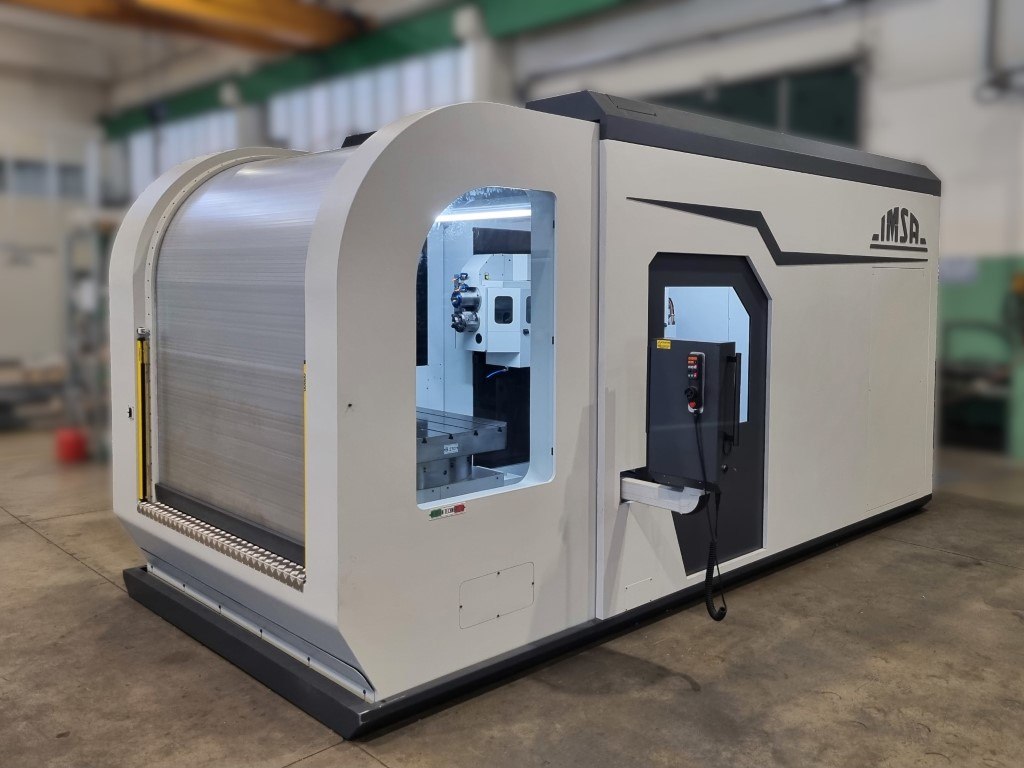

  • Une cartérisation au design moderne protège intégralement la machine et contient l’huile. Ceci permet de maintenir propre la zone autour de la machine. La porte frontale* permet le chargement/déchargement facile des pièces par pont roulant ou par chariot élévateur.

* La nouvelle porte frontale à tablier en aluminium résulte plus résistante à l’huile et de durée plus longue, par rapport au panneau de Lexan de la version précédente.

INFO TECHNIQUES

Pour le forage de moules jusqu’à 6 tonnes;
Pièce usinable: Ø 1.900mm diamètre (cercle inscrit) en rotation dans la structure de la machine;
Axe horizontal X: 1.700 mm, axe vertical Y: 800 mm;
Diamètres de forage optimaux: 4-25mm dans le plein, 32mm en réalésage;
Profondeur de forage en cycle unique: 1.250 mm;
Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide;
Broche de fraisage ISO40, 13kW, à refroidissement liquide;
Commutation automatique entre les deux broches.
