MF1000/2F avec Table Rotative

MACHINE IMSA DE FORAGE PROFOND ET FRAISAGE

POUR MOULES DE TAILLE MOYENNE



  • La foreuse/fraiseuse IMSA MF1000/2F est adaptée au perçage profond de moules jusqu’à 4 ou 6,5 tonnes (selon la table choisie). Un bloc à forer de diagonale (cercle inscrit) 1.600mm peut tourner dans la structure de la machine.

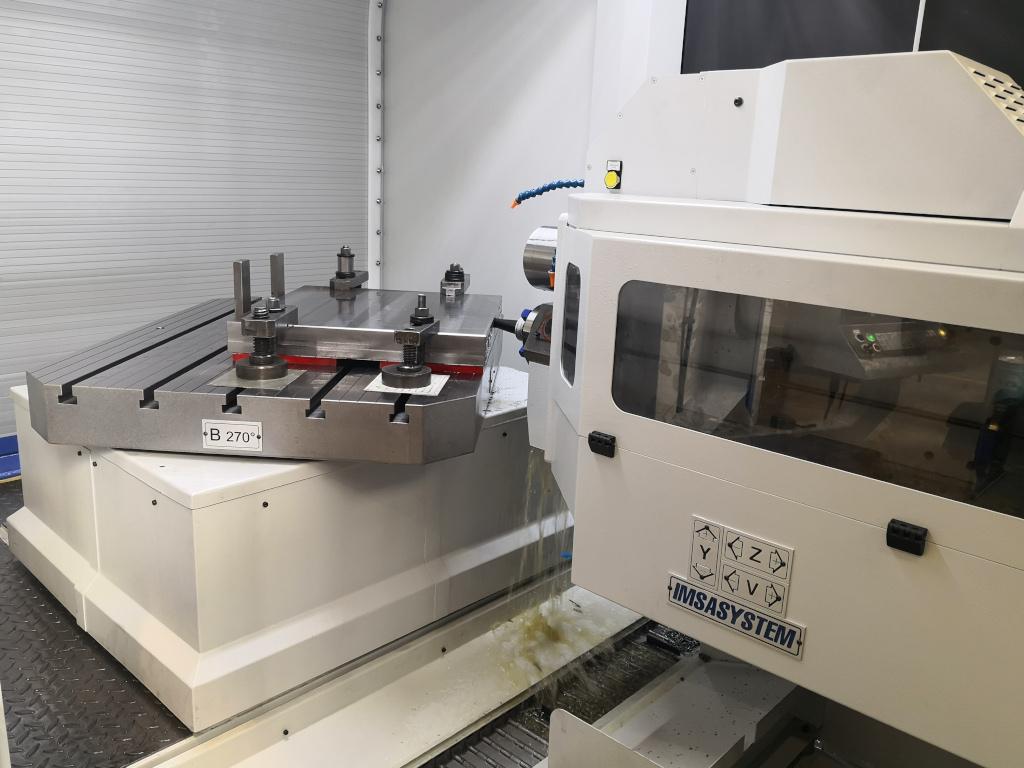

  • Dans cette version, la machine est équipée de table rotative standard 800×1.000mm, charge 4.000kg. En option, table rotative de dimensions 1.000×1.200mm, charge 6.500kg.
    (Pour la réalisation des usinages à angles combinés -double inclinaison- veuillez consulter la page de notre MF1000/2F avec table rotative inclinable )

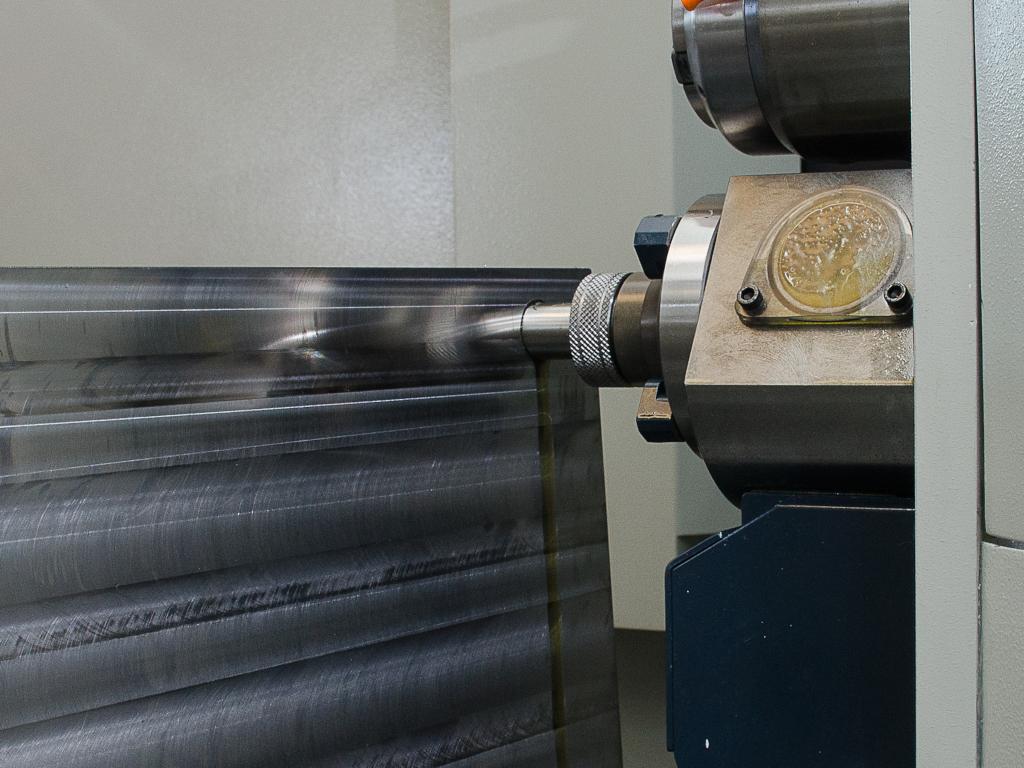

  • Profondeur de forage en une opération: 1.000 mm. Méthode de perçage: forage profond par foret 3/4. Diamètres optimaux de forage: 4-25 mm dans le plein; 32 mm en réalésage. Nouvelle broche de forage: 11 kW, 6.000 rpm, à refroidissement liquide.
  • Fonctions spécifiques IMSA pour le contrôle du procès de forage profond:
     – appui à la pièce pilotée numériquement
     – surveillance électronique anti-rupture du foret 3/4, à travers un contrôle des efforts de coupe
     – fonction automatique de transformation des coordonnées pour les usinages inclinés.
  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité.

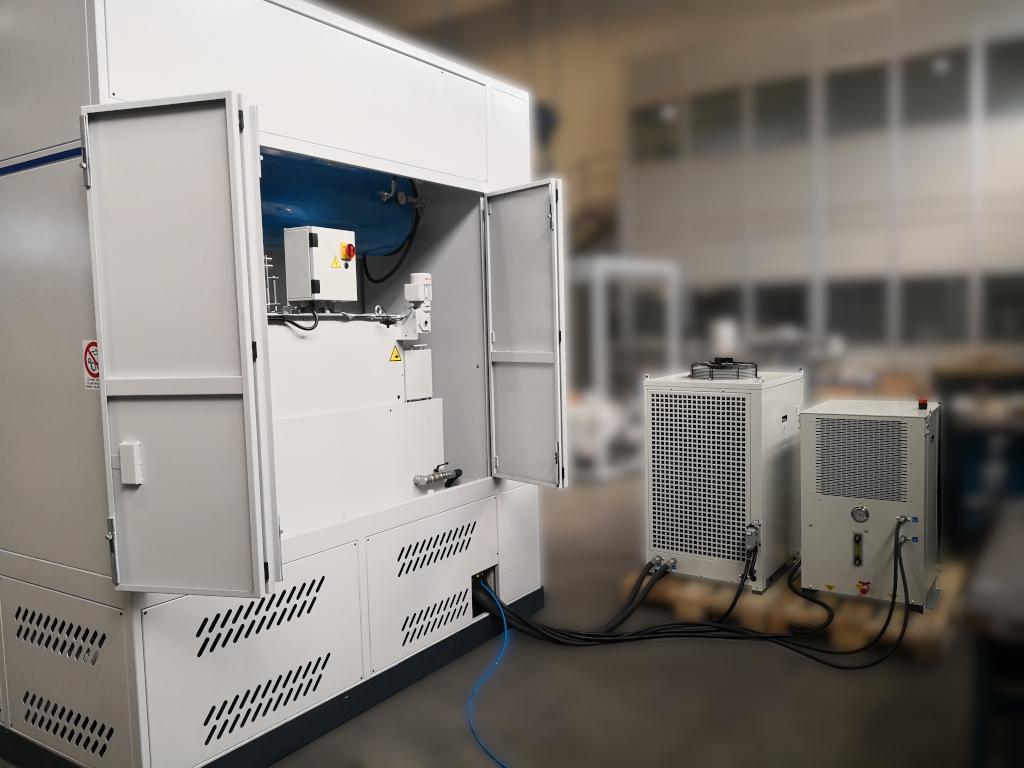

    IMSA a équipé sa foreuse MF1000/2F des meilleurs systèmes permettant de gérer et d’optimiser automatiquement ces trois paramètres:
     – pour le circuit d’arrosage: deux pompes haute pression différentes;
     – pour le nettoyage de l’huile: un système automatique de filtration multi-étages;
     – pour le refroidissement de l’huile: groupe de réfrigération avec échangeur de chaleur.
  • Convoyeur de copeaux automatique de série.

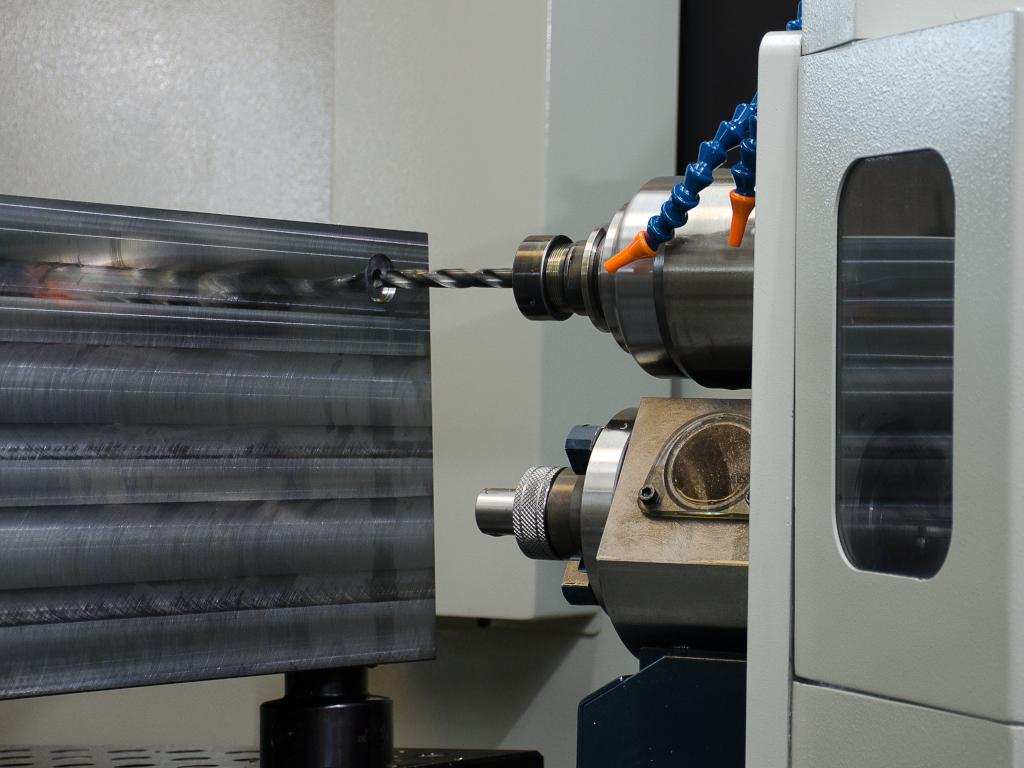

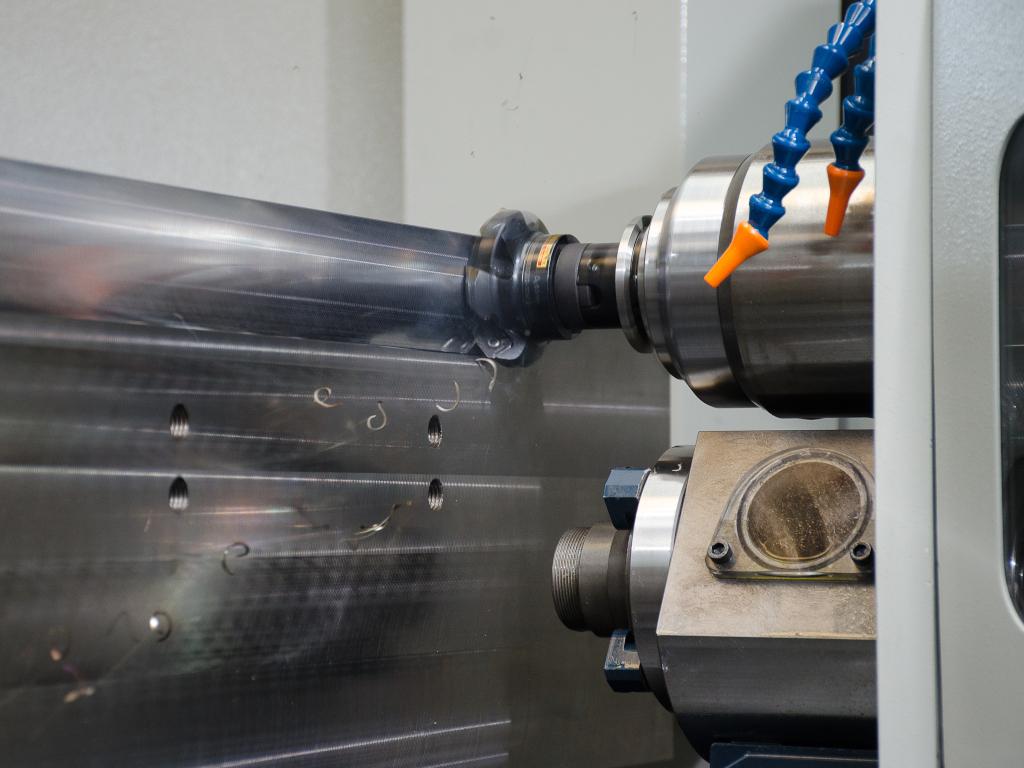

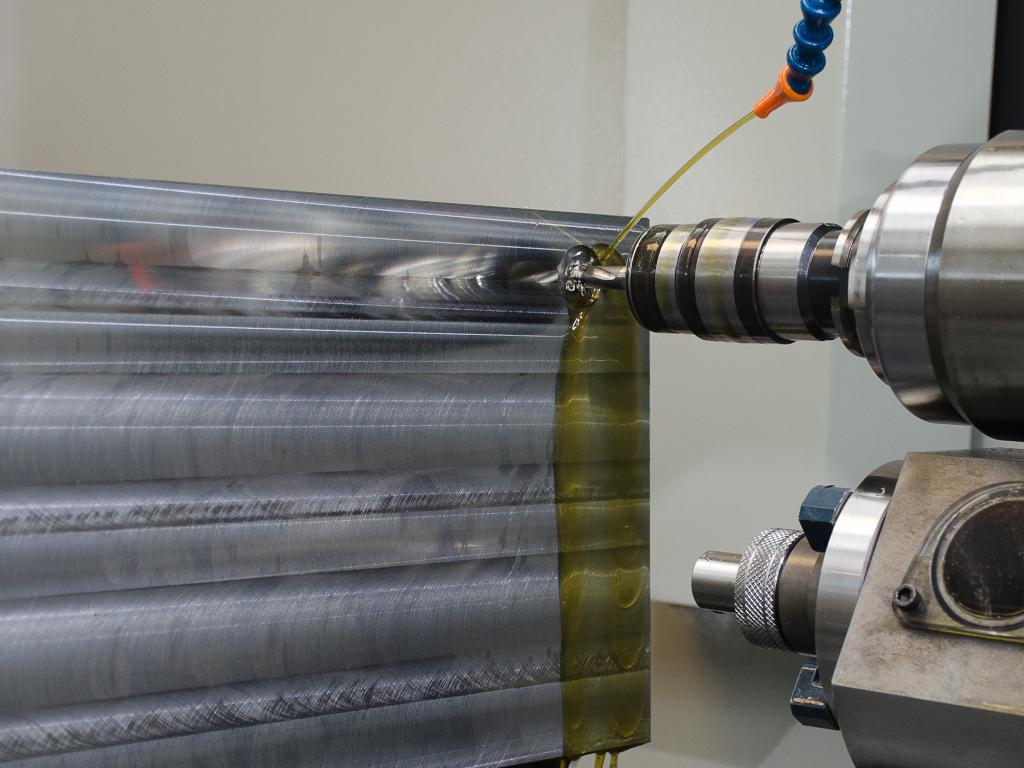

  • Unité de fraisage constituant un axe séparé pour les usinages complémentaires au forage profond, comme des surfaçages, des lamages, des taraudages. Broche de fraisage ISO40 13 kW 6.000 rpm. Aucune intervention requise pour la transition forage/fraisage; grâce aux deux broches séparées: la commutation est entièrement automatique et advient en 8 secondes par Fonctions M.

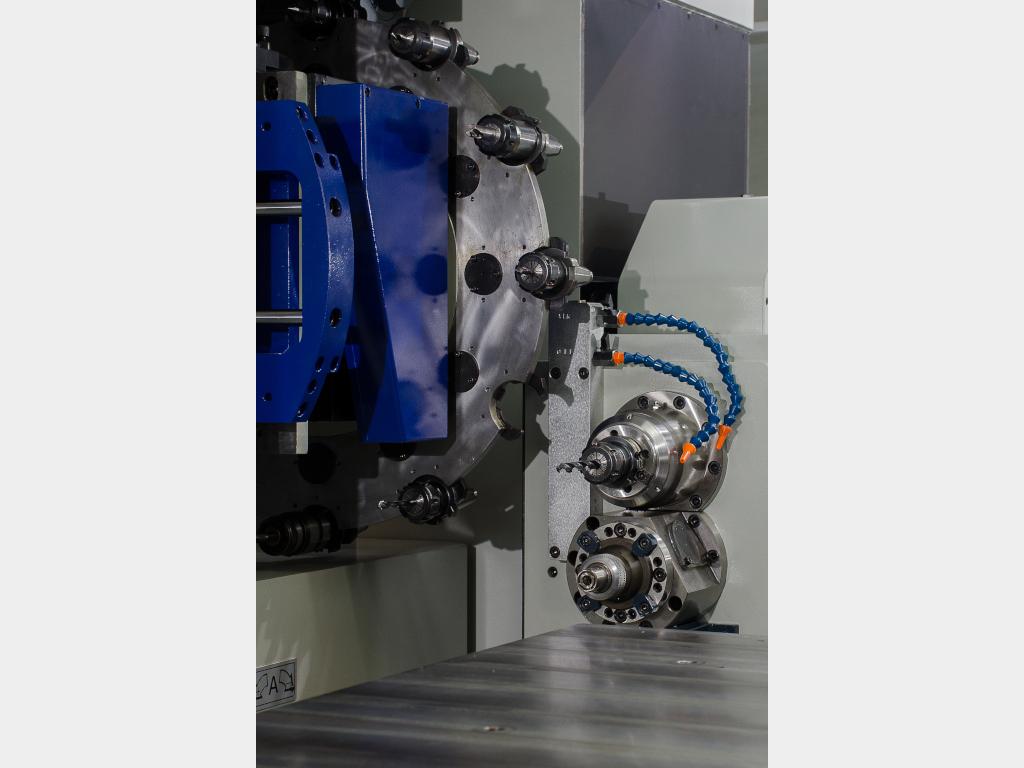

  • Magasin d’outils ISO 40 à changement automatique pour la broche de fraisage.
  • La structure avec colonne Gantry (structure à portique vertical: la colonne est supportée à ses deux extrémités, inférieure et supérieure) de la foreuse-fraiseuse IMSA MF1000/2F garantit une rigidité maximum: force de flexion 4 fois inférieure et rigidité 16 fois supérieure à celle d’une structure conventionnelle.
  • La machine MF1000/2F est conçue avec une structure fermée « en coquille ». C’est-à-dire, une structure autoportante qui intègre la table et la colonne gantry. De ce fait un massif ou des fondations spéciales ne sont pas nécessaires.
  • Une cartérisation au design moderne protège intégralement la machine et contient l’huile. Ceci permet de maintenir propre la zone autour de la machine. La porte frontale* permet le chargement/déchargement facile des pièces par pont roulant ou par chariot élévateur.

 * Nouveauté 2018/2019: Nouvelle PORTE FRONTALE à tablier en aluminium
Cette nouvelle porte frontale résulte plus résistante à l’huile et de durée plus longue, par rapport au panneau de Lexan de la version précédente.

INFO TECHNIQUES

Pour le forage de moules jusqu’à 4 tonnes, ou 6,5 tonnes, selon la table choisie
Pièce usinable: Ø 1.600mm diamètre (cercle inscrit) en rotation dans la structure de la machine
Axe horizontal X: 1.400mm, axe vertical Y: 700mm
Diamètres de forage optimaux: 4-25mm dans le plein, 32mm en réalésage
Profondeur de forage en cycle unique 1.000mm
Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide
Broche de fraisage ISO40, 13kW, à refroidissement liquide. Commutation automatique.
