Delle 600 foratrici IMSA finora prodotte, circa 450 sono operanti nel settore degli stampi, presso costruttori di stampi per plastica e aziende che lavorano stampi per conto terzi. Per un’introduzione tecnica su questa particolare lavorazione, leggete l’articolo “La foratura profonda”.
La costante ricerca e sviluppo di nuove soluzioni tecnologiche per le nostre macchine automatiche di foratura profonda riveste da sempre un ruolo fondamentale nella nostra attività. Molte delle più recenti innovazioni applicate ai centri di foratura profonda per costruttori di stampi sono nate in IMSA.
PER STAMPI FINO A CIRCA 6 TONNELLATE

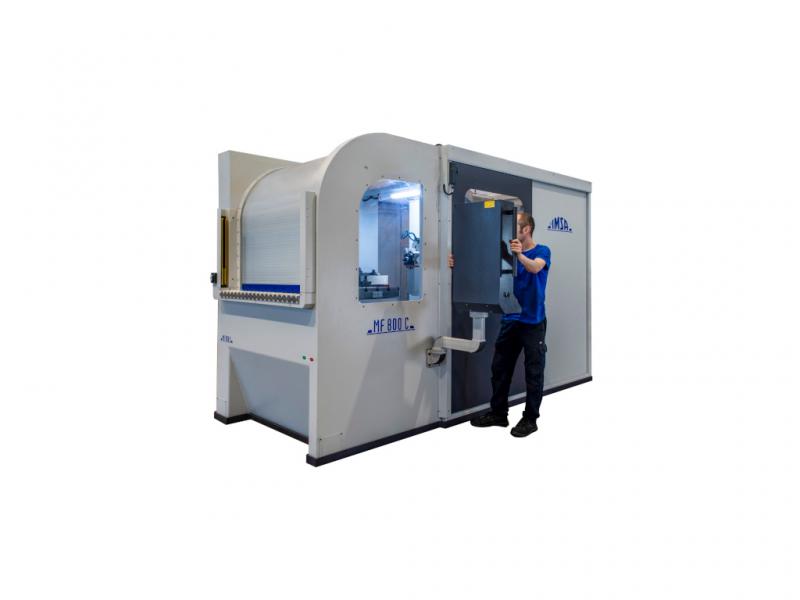

La più piccola soluzione IMSA a 3-4 assi per la foratura di fori profondi in blocchi e per la foratura fuori asse di particolari cilindrici. Foratura in ciclo unico max. 800 mm. Portata 2.000 kg (su tavola girevole opzionale) o 4.000 kg (su tavola fissa standard).
Una semplice soluzione a 3-4 assi per la foratura di fori profondi in blocchi, tasselli e piastre.
La foratrice IMSA MF1200D è adatta anche alla foratura assiale o fuori asse di pezzi cilindrici.
Foratura in ciclo unico max. 1.200 mm. Portata tavola 4.000 kg.
Macchina per la foratura e fresatura per particolari meccanici, tasselli e stampi fino a 2 o 4 tonnellate, a seconda della tavola prescelta. Versione macchina con tavola rotante, oppure versione macchina con tavola roto-basculante.
Unità di lavorazione con mandrini di foratura e fresatura separati a commutazione automatica.

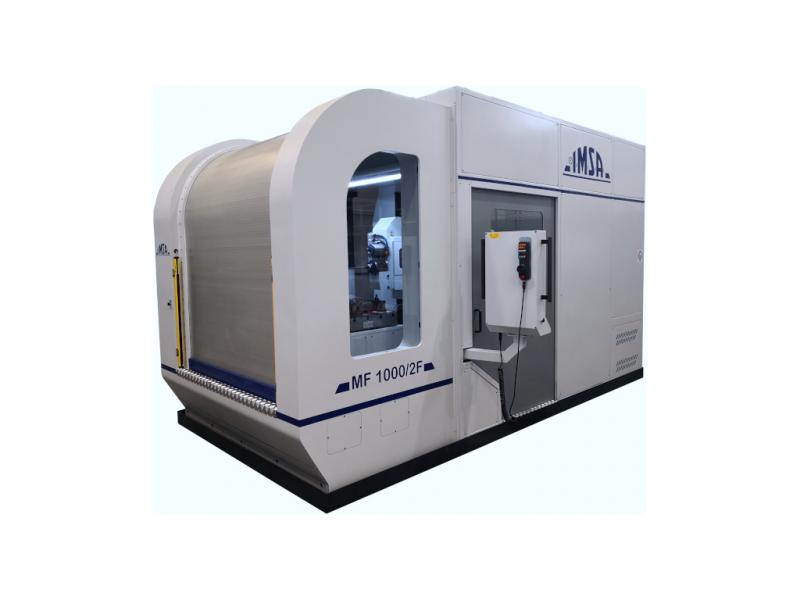

Macchina di foratura profonda e fresatura per stampi di medie dimensioni.
Unità di lavorazione con mandrini di foratura e fresatura separati a commutazione automatica.
Forature ortogonali e a singola inclinazione: questa versione della macchina è equipaggiata di tavola girevole con portata 4.000 o 6.500 kg.

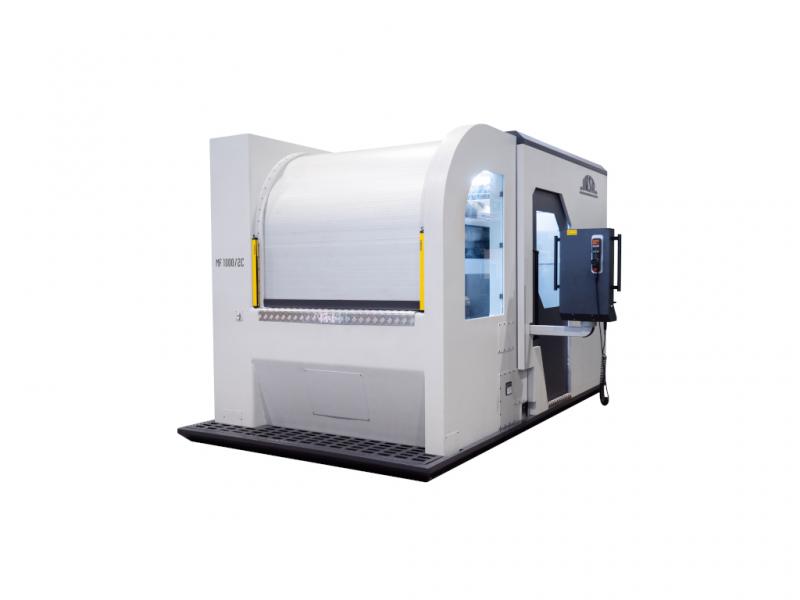

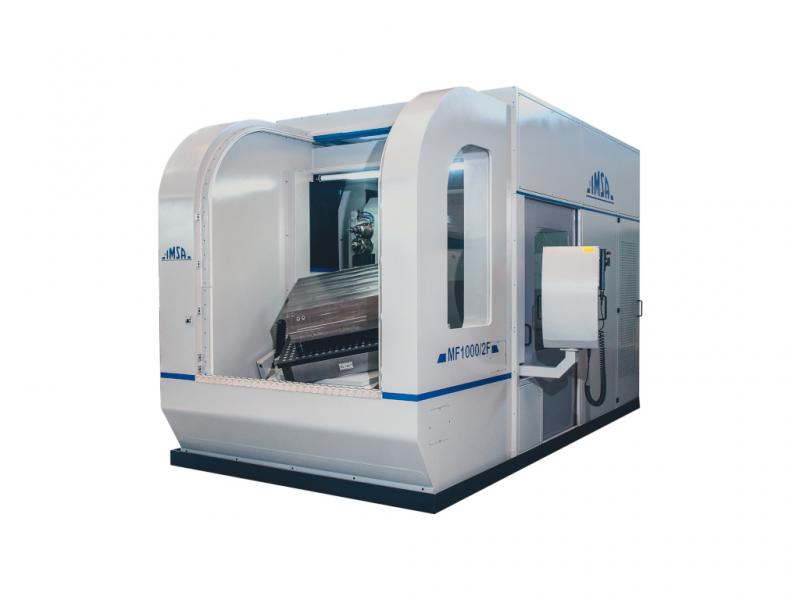

Macchina di foratura profonda e fresatura per stampi di medie dimensioni.
Unità di lavorazione con mandrini di foratura e fresatura separati a commutazione automatica.
Forature ortogonali, a singola inclinazione e a doppia inclinazione: questa versione della macchina è equipaggiata di tavola girevole ed inclinabile, con portata 5.000 kg.

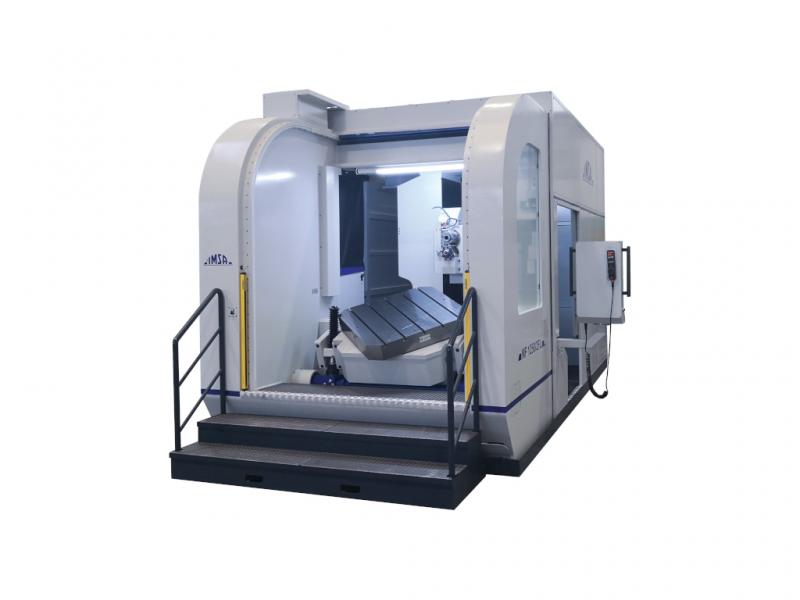

Macchina di foratura profonda e fresatura per stampi di medie dimensioni fino a 6 tonnellate.
Unità di lavorazione con mandrini di foratura e fresatura separati a commutazione automatica.
Forature ortogonali, a singola inclinazione e a doppia inclinazione: tavola roto-basculante.
PER STAMPI FINO A CIRCA 12 TONNELLATE
“FORATURA PROFONDA E FRESATURA IN SINERGIA”: Centro di foratura profonda e fresatura, Serie EVO, per forare circuiti di elevata complessità.
Unità di lavorazione inclinabile, con mandrini di foratura e fresatura separati a commutazione automatica. Mandrino di fresatura ISO 40 oppure ISO 50.
“AUTOMATIZZARE AL MASSIMO LA FORATURA PROFONDA” Centro di foratura profonda e fresatura Serie EVO per stampi, equipaggiato di Magazzino Automatico IMSA con 4 gruppi di Foratura Profonda.
Unità di lavorazione inclinabile, con mandrini di foratura e fresatura separati a commutazione automatica. Mandrino di fresatura ISO 50.
Il Cambio Punta IMSA permette la sostituzione automatica dell’unità di foratura senza alcun intervento dell’operatore.
Cambio pallet in opzione.
CON TAVOLE DI PORTATA DA 20 A 45 TONNELLATE
Centro di fresatura e foratura profonda con unità di lavorazione inclinabile, per stampi fino a 30 tonnellate.
Macchina con struttura a T (tavola traslante e montante mobile trasversale).
Due unità di lavorazione separate, poste sullo stesso slittone, per l’esecuzione di fresature e per la foratura con punta a cannone. Mandrino di fresatura ISO 50, 35 kW.
“FORATURA PROFONDA E FRESATURA IN SINERGIA” Centro di foratura profonda e fresatura, Serie EVO, per forare circuiti di elevata complessità.
Struttura gantry verticale.
Il centro MF1750EVO è progettato per la foratura di stampi fino a 30 / 40 / 45 tonnellate, a seconda della tavola scelta. Un pezzo avente diametro max 4.300mm può ruotare all’interno della struttura macchina.
Unità di lavorazione inclinabile, con mandrini di foratura e fresatura separati a commutazione automatica. Mandrino di fresatura ISO 50.
“AUTOMATIZZARE AL MASSIMO LA FORATURA PROFONDA” Centro di foratura profonda e fresatura Serie EVO per stampi, equipaggiato di Magazzino Automatico IMSA con 5 gruppi di Foratura Profonda.
MF 1650 /5P EVO è una macchina per stampi e blocchi di grandi dimensioni, fino a 30 / 40 / 50 tonnellate a seconda della tavola prescelta.
Unità di lavorazione inclinabile, con mandrini di foratura e fresatura separati a commutazione automatica. Mandrino di fresatura ISO 50.
Il Cambio Punta IMSA permette la sostituzione automatica dell’unità di foratura senza alcun intervento dell’operatore.
