La colonne Gantry Verticale des machines de forage IMSA

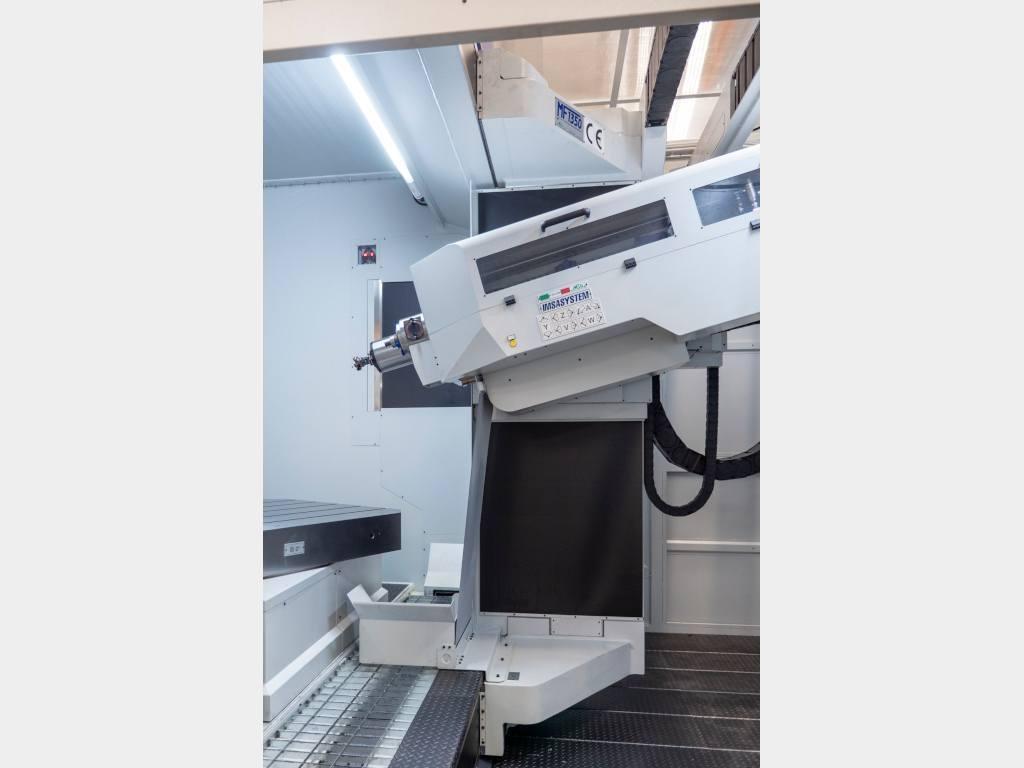

Parmi les machines de forage profond IMSA dédiées au forage profond de moules et blocs, beaucoup de modèles ont une structure à colonne Gantry (en portique) verticale. C’est-à-dire que la colonne a un double système de guidage, d’entrainement et de contrôle de position en parties haute et basse.

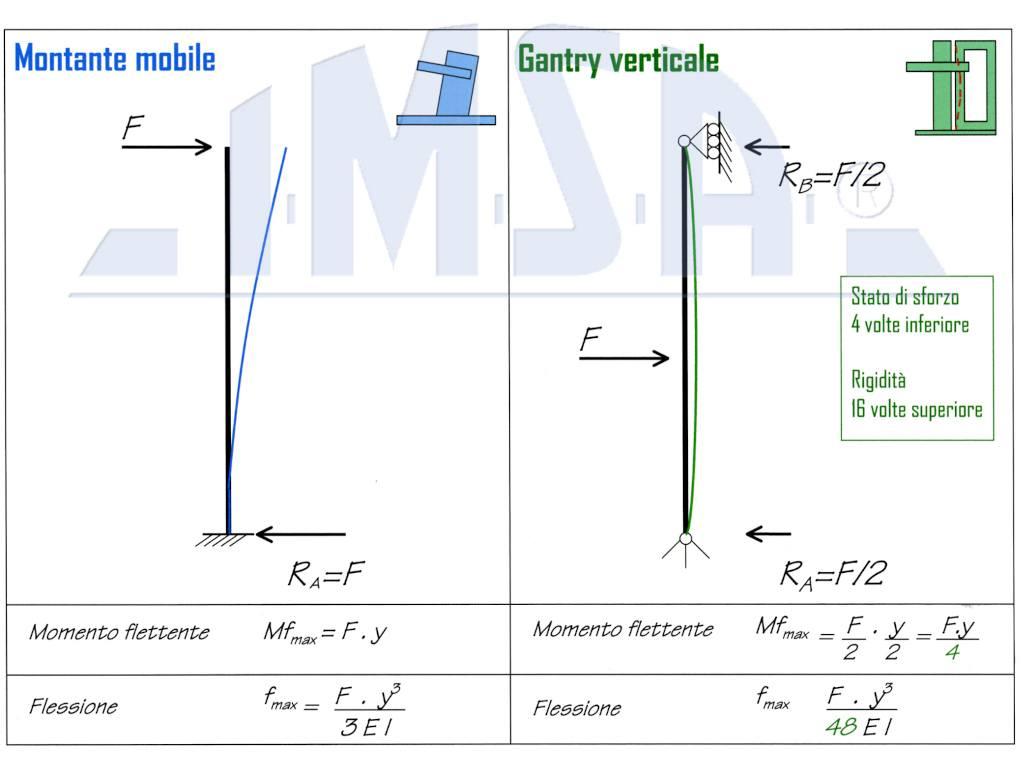

Depuis 2000, IMSA utilise cette structure d’une rigidité 16 fois supérieure à celle de la structure traditionnelle (dans laquelle la colonne est soutenue seulement par le bas). Cette valeur n’est ni une valeur approchée, ni une valeur fortuite. Il s’agit d’une valeur absolument réelle, obtenue par le calcul, par rapport au schéma statique concerné et aux contraintes correspondantes.

CETTE RIGIDITÉ ÉLEVÉE DE LA STRUCTURE:

– autorise l’emploi des forets à plaquettes interchangeables de la dernière génération, avec des inserts brise-copeaux (mais aussi les forets 3/4 traditionnels à embouts brasés), qui nécessitent plus de puissance mais autorisent des vitesses de forage plus élevées;

– réduit au minimum les flexions de la colonne, ce qui améliore le contrôle de la direction du trou, et les vibrations, dans toutes positions verticales long l’axe Y.
