MF1500/3000

Bilder MF1500/3000

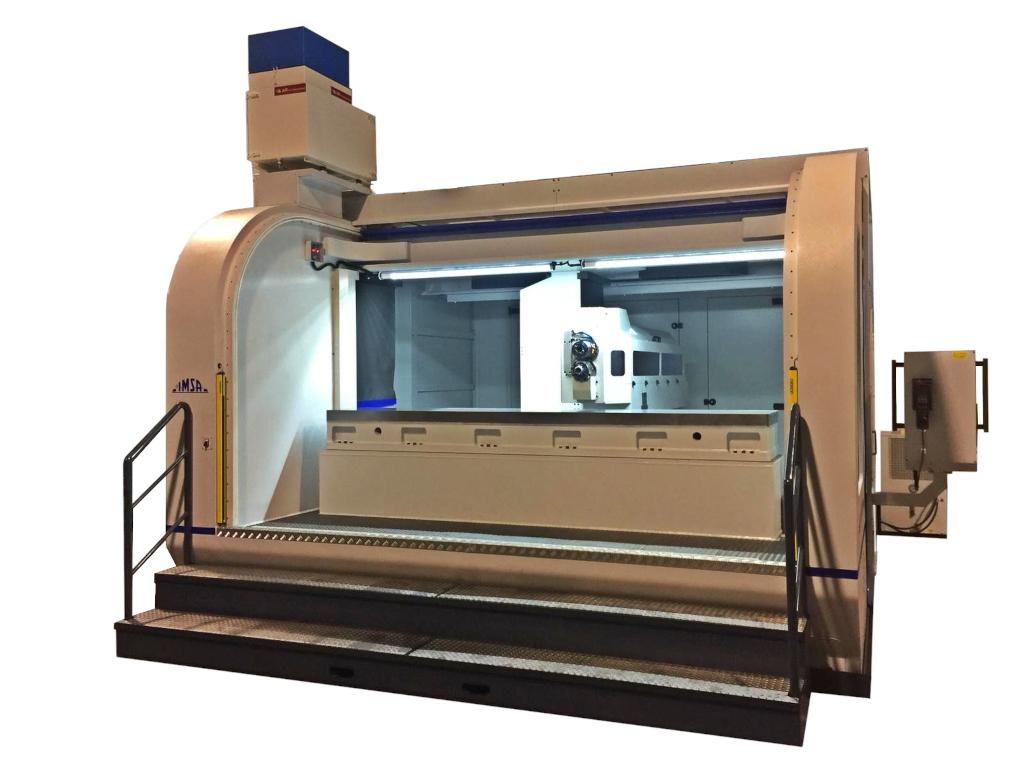

  • Gun drilling machine for polycarbonate extrusion moulds - IMSA
  • Gun drilling machine for polycarbonate extrusion moulds - IMSA

Beschreibung MF1500/3000

Das Beispiel für eine maßgeschneiderte Tiefbohrmaschine aus der Entwicklung und Produktion der Firma IMSA.

Eine Tiefbohr- und Fräsmaschine mit längerem horizontalen Verfahrweg.

Die MF 1500/3000 Tiefbohrmaschine ist mit einer Bohrspindel mit Bohrwerkzeug ausgestattet und mit einer separaten Frässpindel auf dem selben Schlitten. Letztere dient Bearbeitungsschritten, die über das Tiefbohren hinausgehen.

Die Monoblock Struktur und die vertikale Ständerkonstruktion bringen höchste Steifheit in jeder Position.

Einsatz: Tiefbohren von Formen für Polycarbonatplatten auch in Nicht-Standardformaten.

TECHNISCHE DATEN

  • Für Formen und Formeinsätze für Poycarbonatteile;
  • Bearbeitbare Bauteilgröße: bis zu 3000mm max;
  • Horizontale X-Achse: 3000mm, vertikale Y-Achse: 500mm;
  • Optimaler Bohrdurchmesser: 4-32mm (ins Volle)
  • Maximale Bohrtiefe in einem Zug: 1500mm
  • Bohrspindel 11kW, 6.000 1/min, flüssiggekühlt;
  • Fräsen: Zweite Spindel ISO40, 13kW, 6.000 1/min, flüssiggekühlt.
