MONO-MANDRINO
UTENSILE: PUNTA A CANNONE

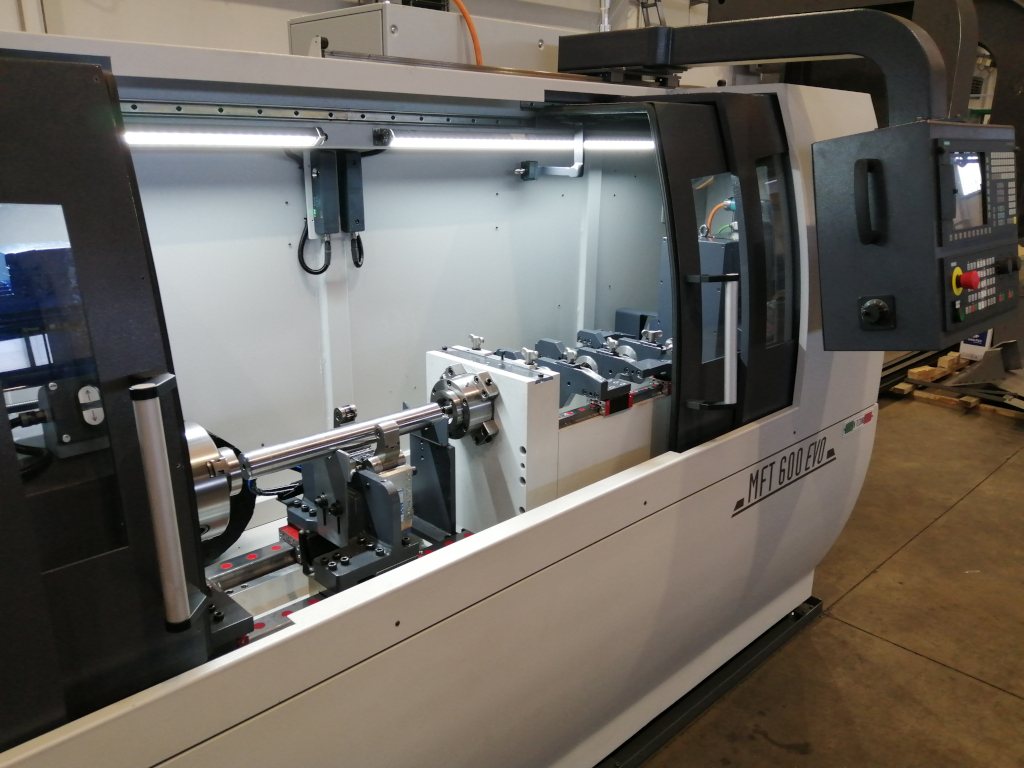

Macchina foratrice per alberi d’acciaio, per la foratura in asse dei solidi di rivoluzione

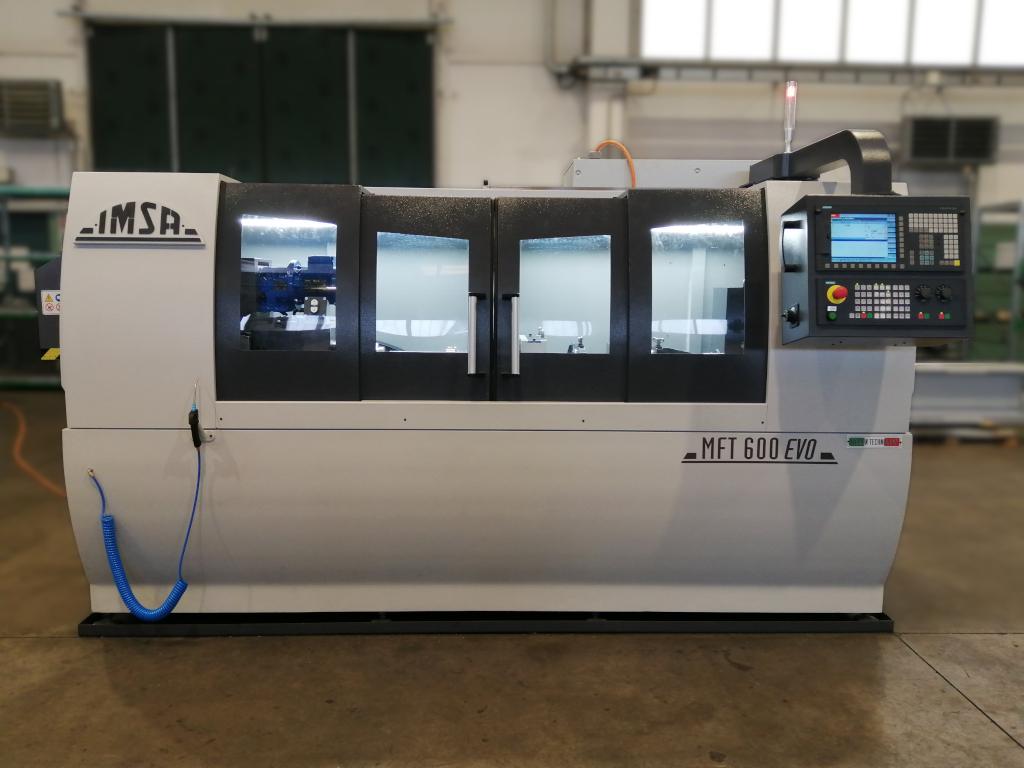

- La foratrice per fori profondi IMSA MFT 600/12 EVO è dedicata alla lavorazione di pezzi cilindrici di lunghezza massima 600mm, da forare assialmente per diametri compresi fra 2 e 12 mm. Tipiche applicazioni sono particolari medicali, sonde di misurazione temperatura, perni per settore aerospaziale, cannocchiali per stampi.
- Metodo di foratura: con punta a cannone.
- Profondità di foratura in ciclo unico:
- per i diametri fino a 3 mm, profondità di foratura massima: 40÷50 volte il diametro, con barra di prolunga mandrino e punta tutta in scatola trucioli;
- per i diametri fra 3 e 12 mm, profondità di foratura 160 volte il diametro, con punta supportata da lunette.
- Mandrino di foratura 7 kW, 10.000 rpm.

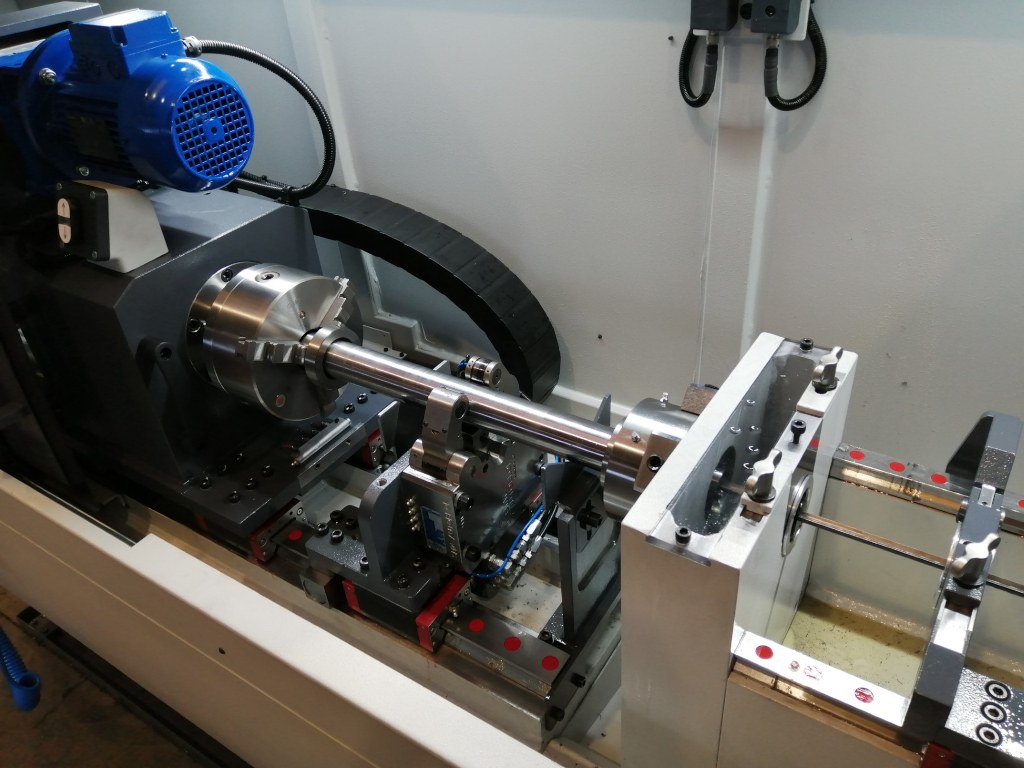

- Il pezzo viene messo in controrotazione, rispetto al moto di rotazione della punta, al fine di ottenere la massima assialità. Contro-rotazione 150 rpm.
- Funzioni specifiche IMSA, per il controllo del processo di foratura profonda:
- controllo dei parametri di foratura,
- doppio controllo elettronico di rottura delle punte.
- Temperatura, pressione e grado di pulizia dell’olio di foratura profonda sono parametri fondamentali per la buona riuscita della foratura. MFT 600/12 EVO è dotata delle soluzioni più adatte per regolare questi tre parametri:
- per il pompaggio dell’olio: pompa ad alta pressione e misuratore digitale di pressione;
- per la chiarificazione: un sistema di filtrazione a due livelli;
- per il raffreddamento: uno scambiatore di calore per l’olio di foratura profonda.
Opzioni
- Caricatore pezzi automatico,
- Movimento automatico di tenuta pezzo,
- Apertura automatica porte,
- Lunetta di supporto pezzo.
