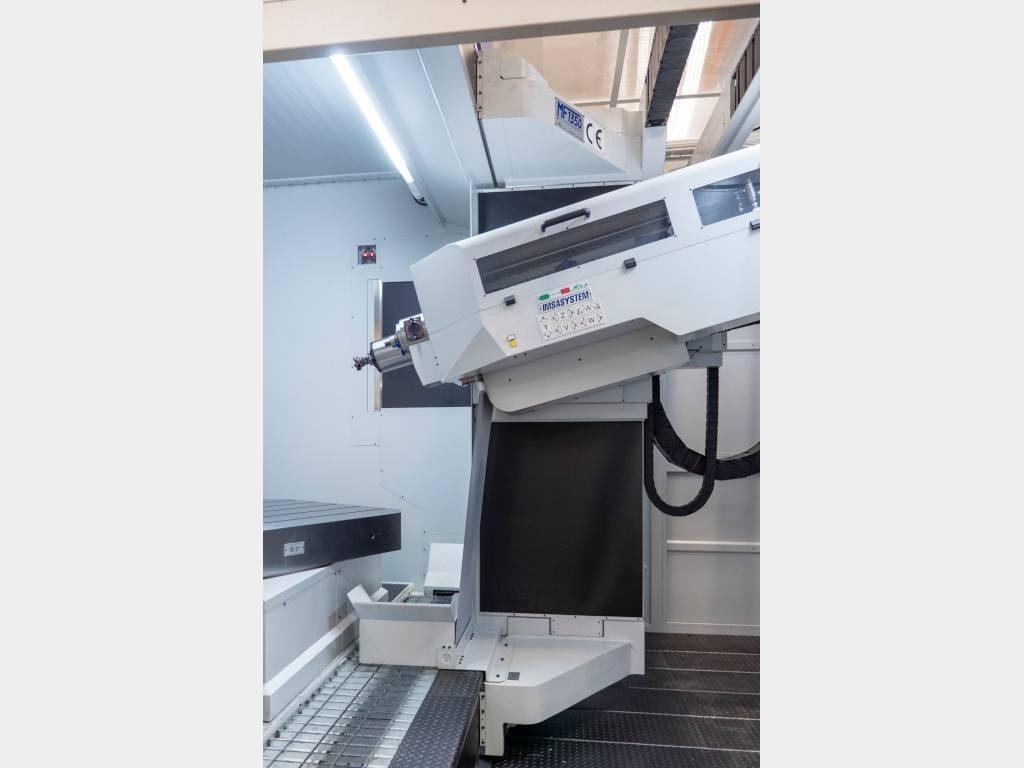

Il montante Gantry Verticale delle foratrici IMSA

Molte fra le macchine di foratura profonda IMSA per stampi e blocchi hanno montante con struttura Gantry (a portale) verticale. Il montante è cioè supportato sia inferiormente che superiormente.

Fin dal 2000, IMSA utilizza questa struttura che comporta una rigidità di 16 volte superiore rispetto alla tradizionale struttura "a montante mobile", ovvero con montante supportato solo inferiormente. Valore numerico, quello citato, non approssimato e non casuale ma assolutamente reale e ottenuto in modo analitico dal confronto dello schema statico e delle relative sollecitazioni.

Questa elevata rigidità della struttura:

- permette l'impiego delle punte a cannone di ultima generazione con inserti rompi-truciolo (oltre alle più tradizionali punte saldobrasate), grazie alle quali si ottengono velocità di foratura più elevate;

- garantisce un miglior controllo delle flessioni strutturali, migliorando il controllo della direzione del foro e delle vibrazioni, in qualsiasi posizione verticale lungo l'asse Y.
