Machines de forage profond

MF1000 /2C

Photos MF1000 /2C

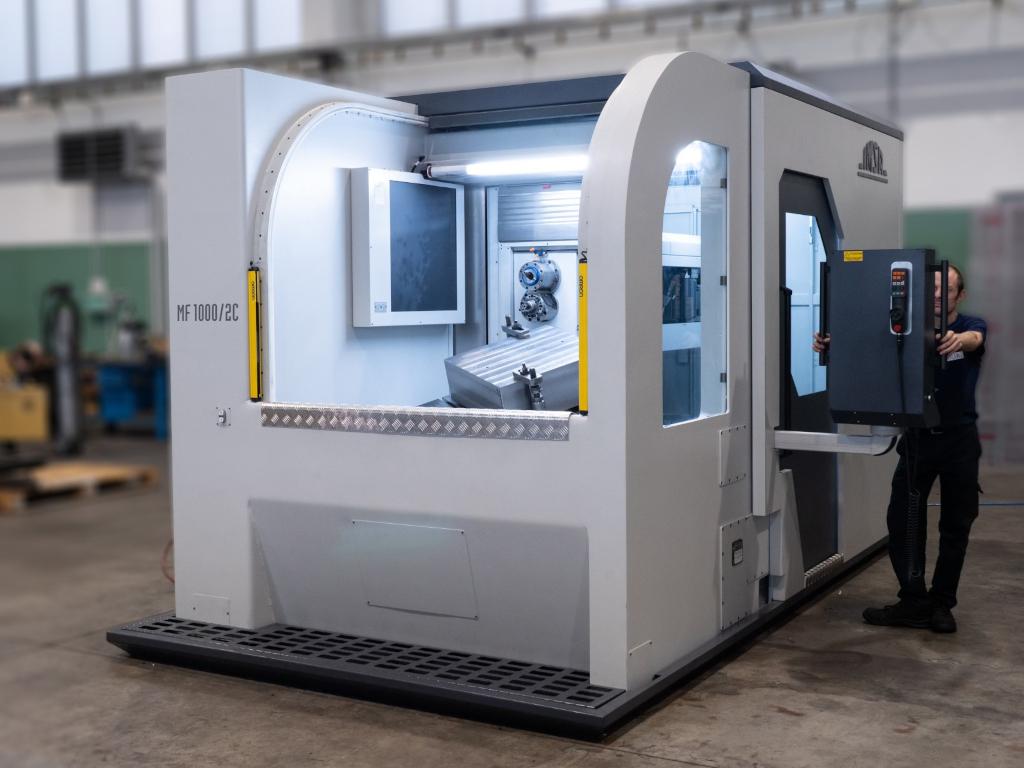

  • IMSA Deep Hole Drilling and Milling Machine for Moulds and Mold Bases up to 4 Tons

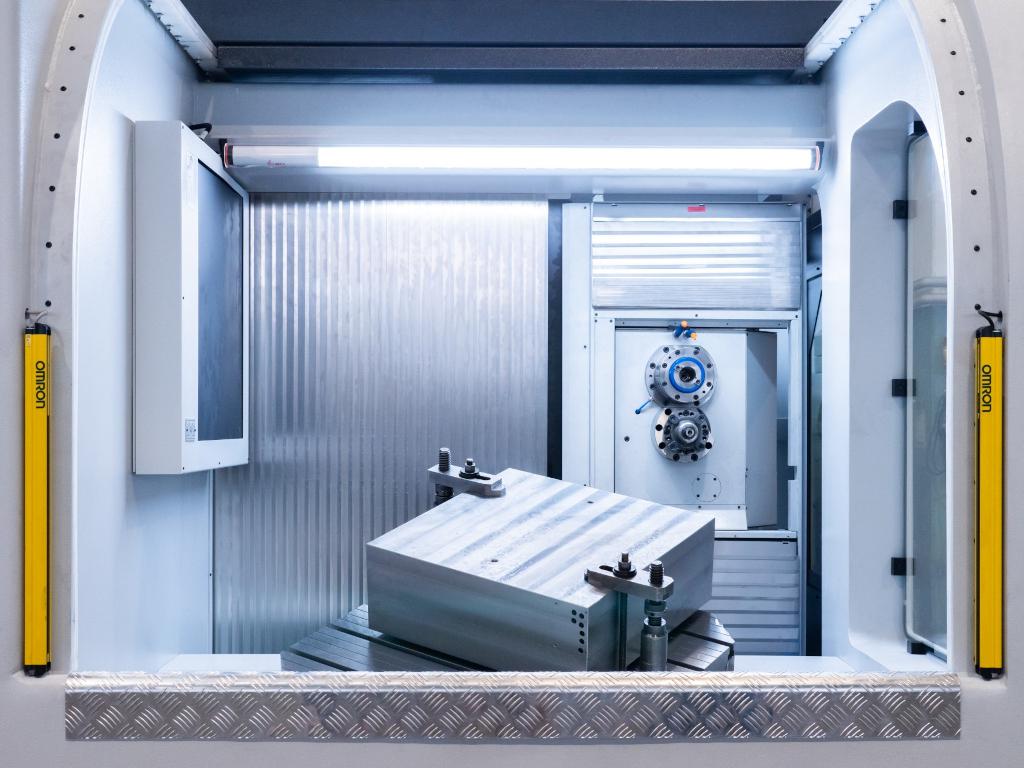

  • Spacious front access - Deep drilling and milling machine MF1000-2C for molds and mold bases up to 2 tonnes
  • Vertical Gantry structure - Rotary tilting table - Gun drilling machine IMSA MF1000-2C

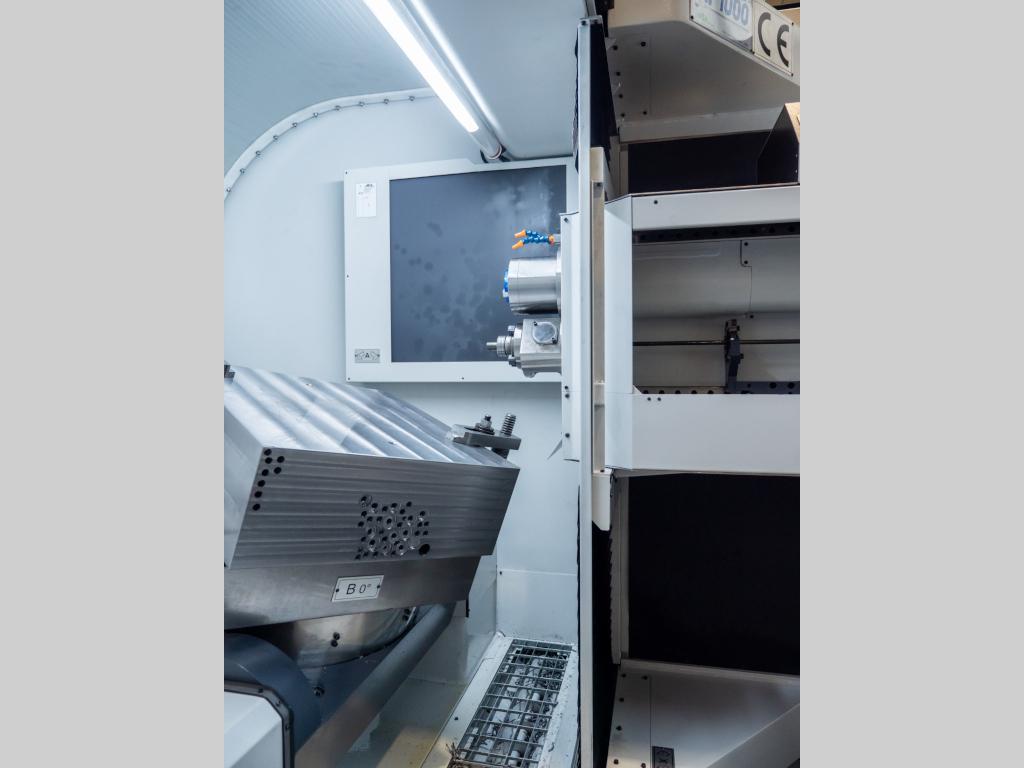

  • Rotary tilting table for compound-angle machining - Deep drilling machine IMSA MF1000-2C

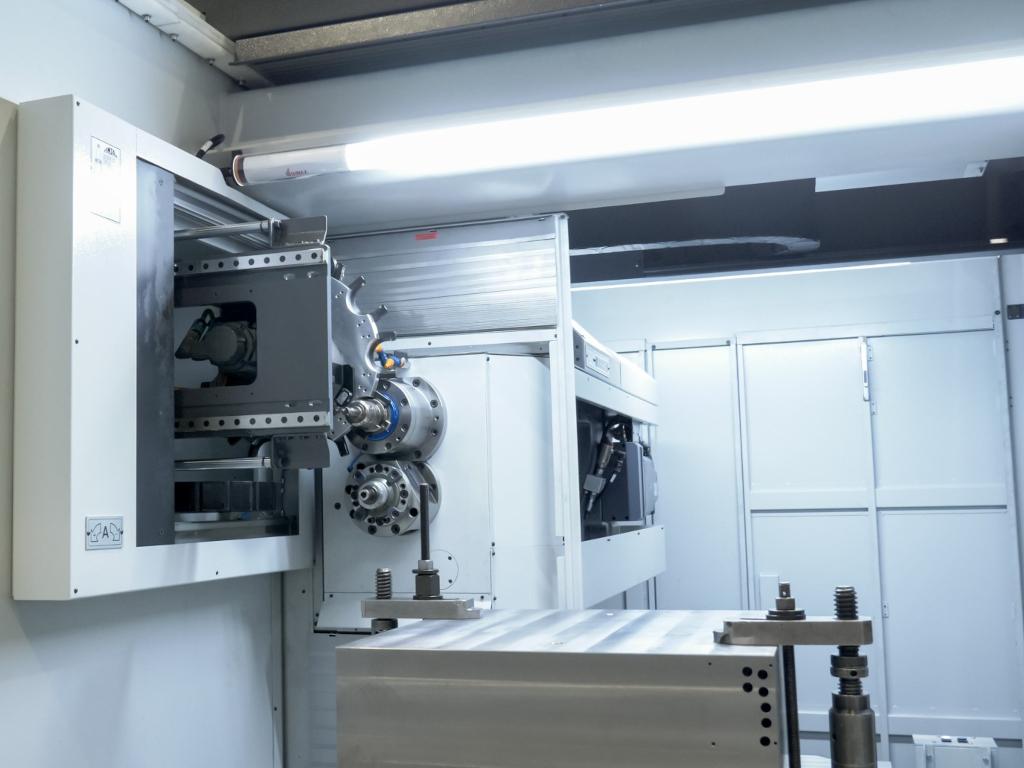

  • Gundrilling and Milling Machine for Molds equipped with ISO40 tool changer for machining operations
  • Spot-facing with cutter - ISO40 Milling head on IMSA Gun Drilling machine MF1000-2C

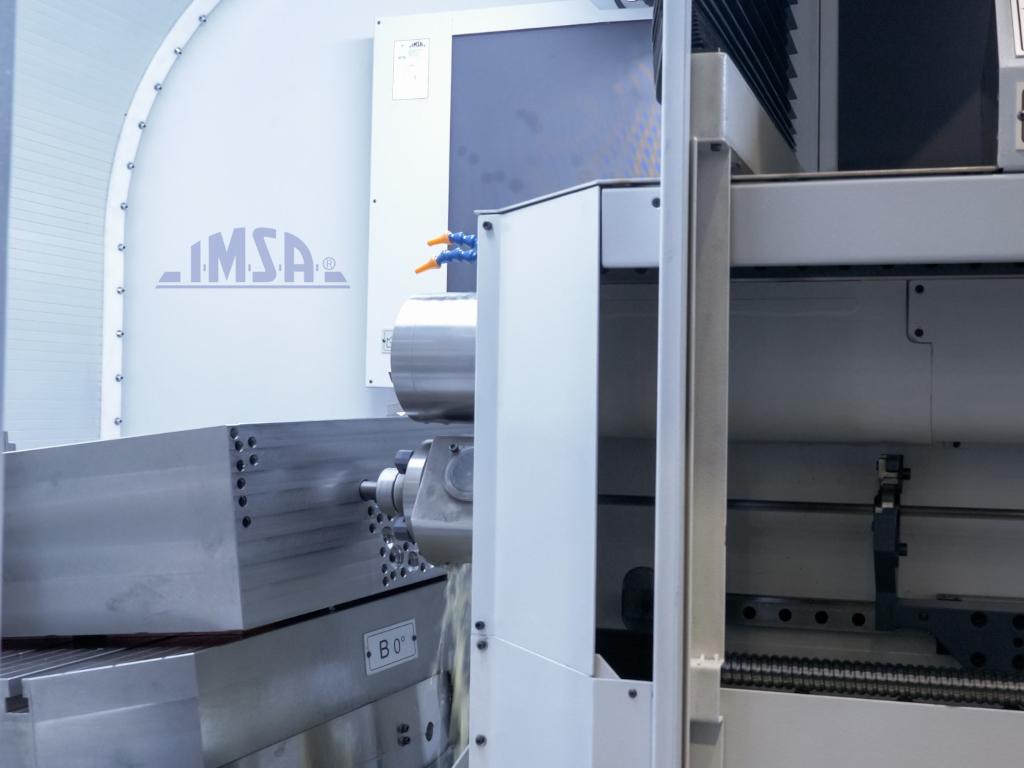

  • Deep hole drilling with gun drill tool - IMSA Gun Drilling machine MF1000-2C

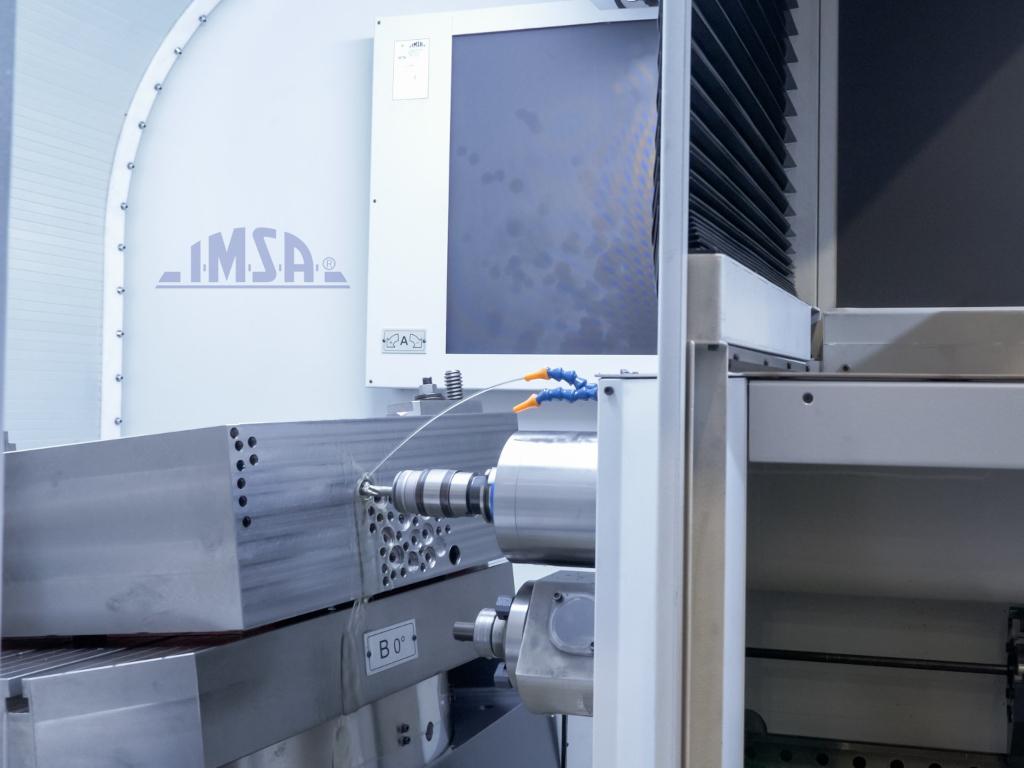

  • Rigid tapping - ISO40 Milling head on IMSA Gun Drilling machine MF1000-2C

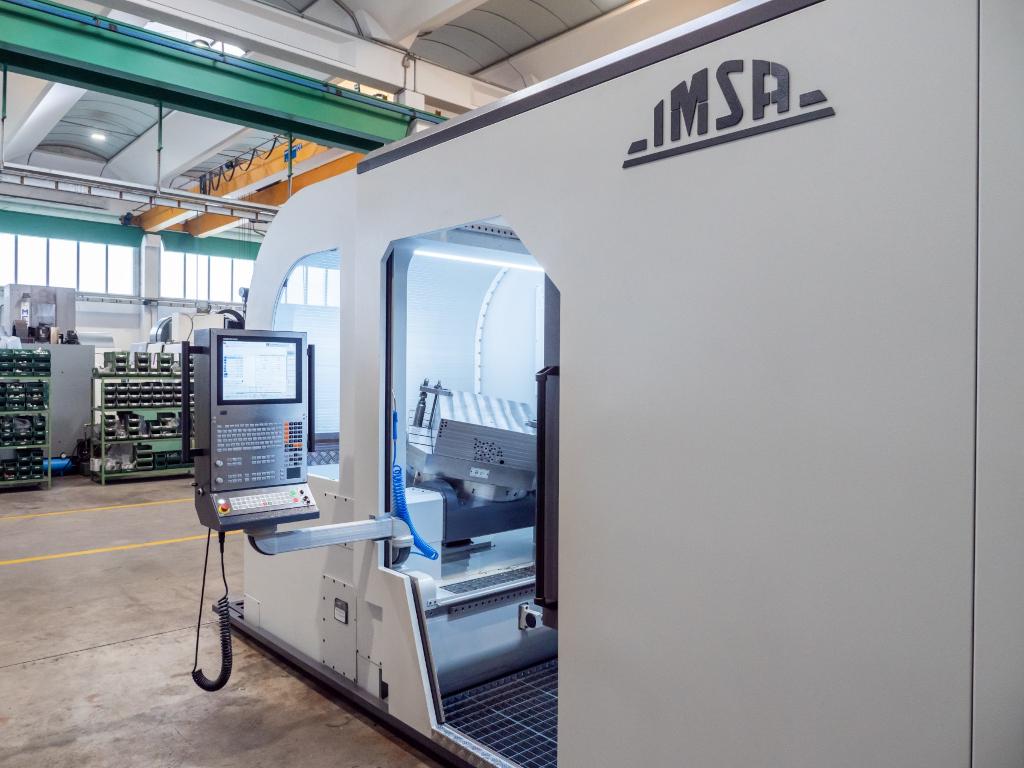

  • Self supporting machine structure - Gun drilling machine IMSA MF1000-2C

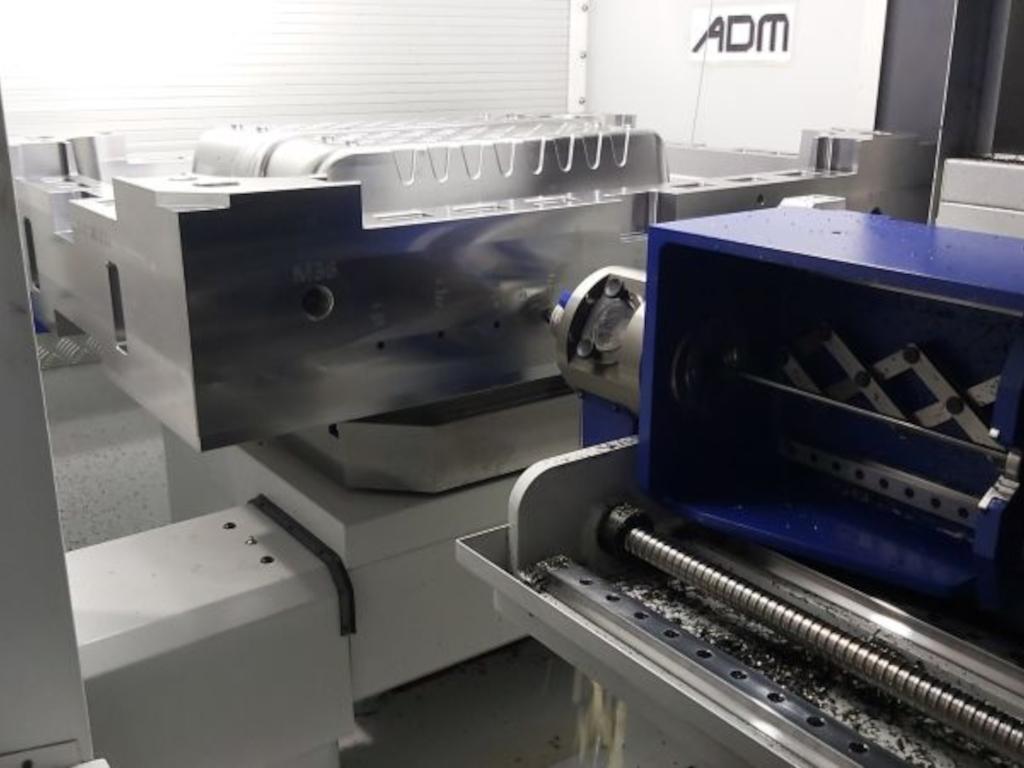

  • IMSA Gun Drill MF1000C - photo courtesy ADM

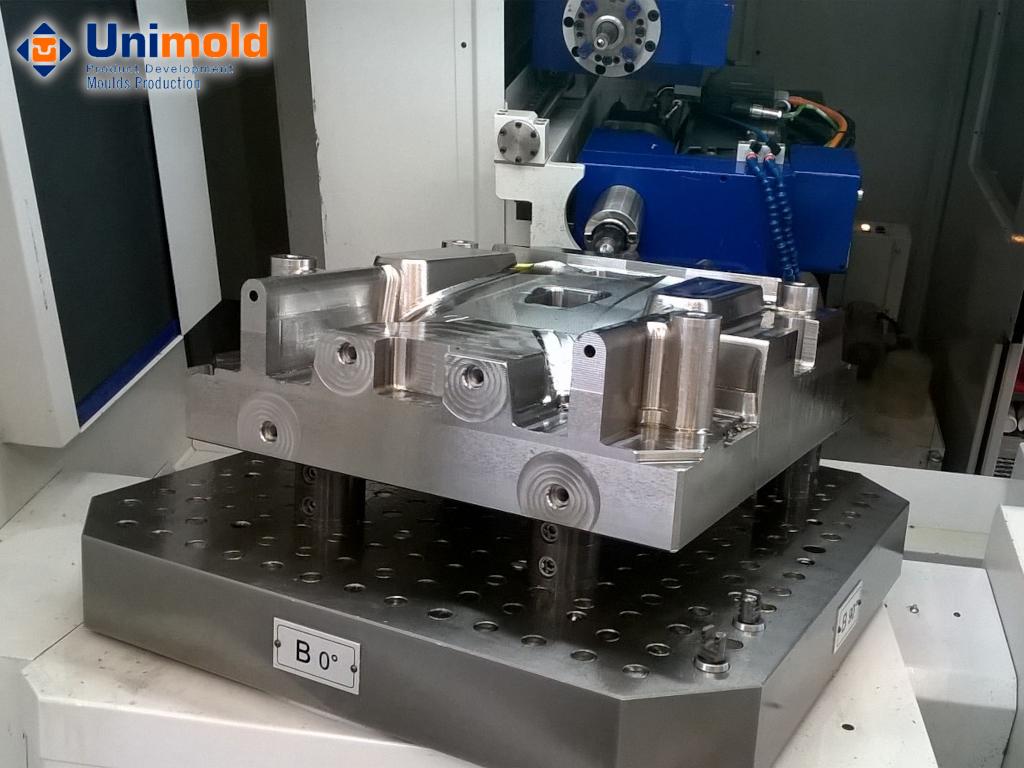

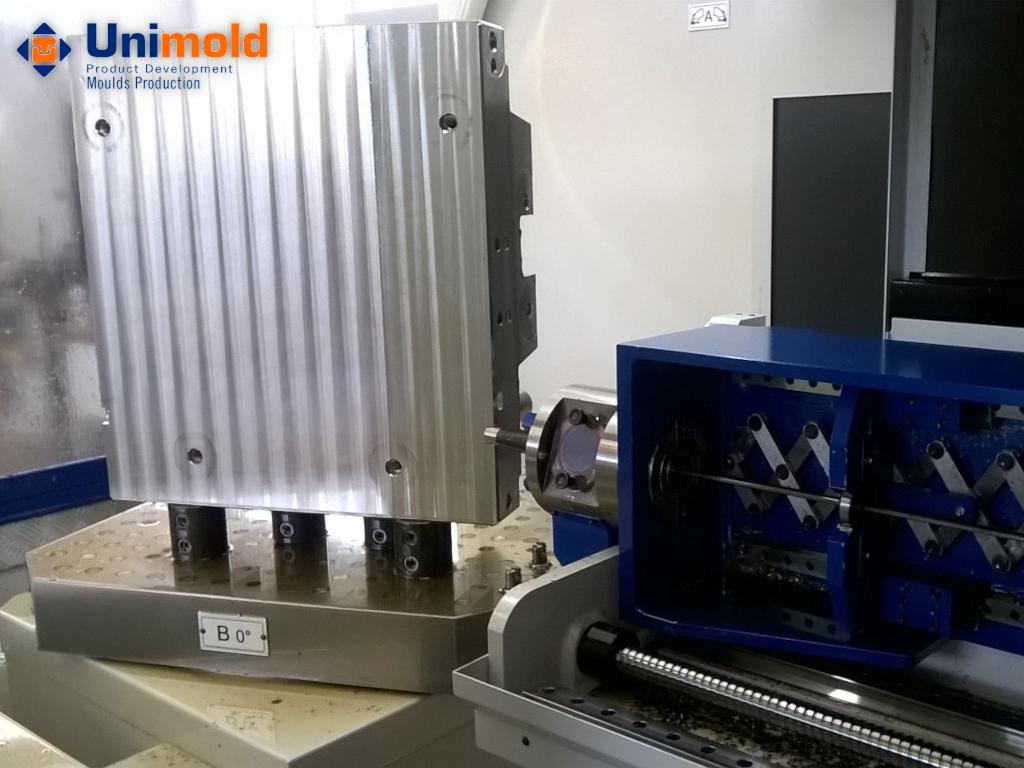

  • IMSA Macchina di foratura profonda - Foto UNIMOLD
  • IMSA Macchina di foratura profonda - Foto UNIMOLD

Description MF1000 /2C

MACHINE DE FORAGE PROFOND ET DE FRAISAGE

POUR MOULES DE DIMENSIONS PETITES À MOYENNES, INSERTS DE MOULES ET PARTICULIERS MÉCANIQUES À FORER DANS L’AXE ET EXCENTRÉ



  • La machine de forage profond MF1000/2C est la dernière évolution du modèle MF1000C précédent, qui a été maintenant renouvelé avec une configuration à doubles broches. C’est-à-dire, deux broches séparées à commutation automatique se trouvent sur la même unité : une pour taraudages et fraisages, une pour le perçage profond par foret 3/4.

  • MF1000/2C est adaptée à l’usinage de moules et blocs jusqu'à 2 ou 4 tonnes, selon la table choisie. Une pièce de diagonale (cercle inscrit) Ø 1.420mm peut tourner dans la structure de la machine.

  • MF1000/2C peut aussi être utilisée pour le forage excentré (perçage non-axial) dans des pièces cylindriques.

  • Forages et usinages orthogonaux et à simple angulation (usinage à 4 axes) avec la version équipée d'une table rotative de 800x900mm, charge 4.000 kg.

  • Forages et usinages aussi à double angulation (à 5 axes) dans la version équipée d'une table rotative / inclinable 800x800mm, charge 2.000kg, inclinaison de +25° à-20°

  • FORAGE PROFOND: Profondeur de forage maximum en cycle unique sans débourrage L=120xD jusqu’à 1.000 mm. Méthode de perçage: forage profond par foret 3/4. Diamètres de forage optimum: Ø 4 à 25 mm dans le plein, jusqu’à 32 en ré-alesage. Broche de forage 11 kW, 6.000 t/min, refroidissement liquide.

  • Fonctions spécifiques IMSA pour le contrôle du procès de forage profond:
     - appui à la pièce pilotée numériquement;
     - surveillance électronique anti-rupture du foret 3/4, à travers un contrôle des efforts de coupe;
     - fonction automatique de transformation des coordonnées pour les usinages inclinés.

  • Température, pression et propreté de l’huile de coupe sont des paramètres fondamentaux pour effectuer sans problème un forage profond de qualité.
    IMSA a équipé sa foreuse MF1000/2C des meilleurs systèmes permettant de gérer et d’optimiser automatiquement ces trois paramètres:
     - pour le circuit d'arrosage: pompe haute pression gérée par Cnc+Inverter;
     - pour le nettoyage de l'huile: un système automatique de filtration multi-étages;
     - pour le refroidissement de l'huile: groupe de réfrigération avec échangeur de chaleur.

  • Convoyeur de copeaux automatique de série.

  • Unité de FRAISAGE constituant un axe séparé pour les usinages complémentaires au forage profond, comme des surfaçages, des lamages, des taraudages. Broche de fraisage ISO40 13 kW 6.000 rpm. Aucune intervention requise pour la transition forage/fraisage; grâce aux deux broches séparées: la commutation est entièrement automatique et advient en 8 secondes par Fonctions M.

  • Magasin d’outils ISO 40 à changement automatique pour la broche de fraisage.

  • La colonne Gantry (à portail) verticale de la machine de forage profond MF1000/2C garantit une rigidité maximum: force de flexion 4 fois inférieure et rigidité 16 fois supérieure à celle d’une structure conventionnelle.

  • La machine est conçue avec une structure fermée "en coquille". C'est-à-dire, une structure autoportante qui intègre la table et la colonne gantry. De ce fait un massif ou des fondations spéciales ne sont pas nécessaires.

  • Une cartérisation au design moderne protège intégralement la machine et contient l'huile. Ceci permet de maintenir propre la zone autour de la machine. La porte frontale permet le chargement/déchargement facile des pièces par pont roulant ou par chariot élévateur.



Vidéo MF1000 /2C

INFO TECHNIQUES

  • Pour pièces mécaniques, moules et blocs forés jusqu’à 2 ou 4 tonnes, selon la table choisie.
  • Pièce usinable: Ø 1.420mm diamètre (cercle inscrit) en rotation dans la structure de la machine.
  • Axe horizontal X: 1.000mm, axe vertical Y: 500mm.
  • Diamètres de forage optimaux: 4 - 25 mm dans le plein, 32mm en ré-alesage.
  • Profondeur de forage maxi, en cycle unique 1.000mm.
  • Broche de forage profond 11kW, 6.000rpm, à refroidissement liquide.
  • Broche de fraisage ISO40, 13kW, 6.000rpm à refroidissement liquide. Commutation automatique.
