TOP-AUTOMATION MACHINE DE PERÇAGE PROFOND ET D’USINAGE
ÉQUIPÉ DE 5 UNITÉS DE FORAGE PROFOND INTERCHANGEABLES

• La MF1650/5P EVO est une machine conçue pour le forage profond et le fraisage de grands blocs, idéale par exemple pour les moulistes spécialisés dans la coulée sous pression d’aluminium et de magnésium. Grâce à sa rigidité et à son changeur automatique de forets, elle permet des usinages précis et sûrs en autonomie, en optimisant les temps et en garantissant des performances élevées.

• Table de charge jusqu’à 30 / 40 / 50 tonnes selon la version choisie.
• Usinages à double inclinaison dans des moules avec circuits de refroidissement complexes grâce à la combinaison de la table rotative et du chariot porte-broches inclinable.
• Chariot inclinable avec configuration à broches séparées :
  • Broche de forage profond 15 kW / 4200 tr/min, refroidie par liquide. Profondeur maximale de forage en cycle unique : 1650 mm, diamètres optimaux de 4 à 50 mm dans le plein.
  • Broche de fraisage ISO50 45 kW / 4500 tr/min sur axe indépendant. Aucun intervention de l’opérateur n’est requise pour le changement d’usinage, qui est entièrement automatique.

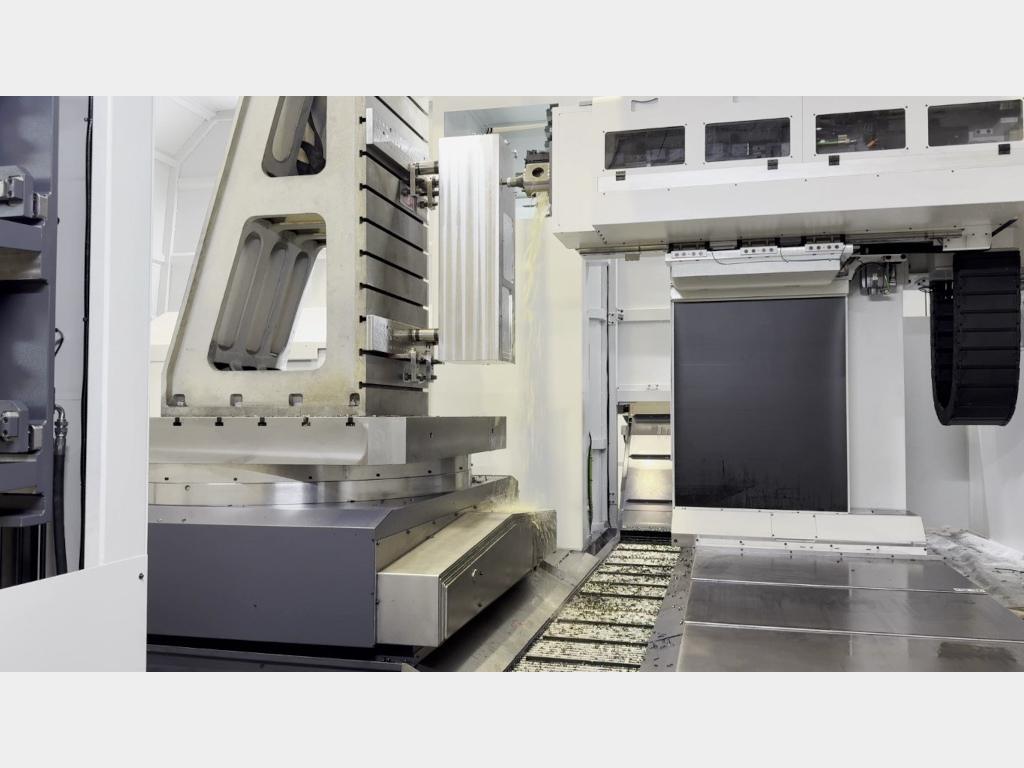

• Grâce au système de changement automatique de 5 forets 3/4, il est possible de forer sans interruption jusqu’à cinq fois plus longtemps, ou d’utiliser différents diamètres de foret. Chaque unité porte-foret est composée du foret 3/4, de la boîte à copeaux, des lunettes et du canon de guidage ; cela permet de maintenir les alignements constructifs corrects.

• Le système de changement de forets a été présenté pour la première fois par IMSA en 2009 avec la MF1100BB/6P, puis renouvelé avec la MF1300BB/4P. Regardez une série de photos dans cette courte vidéo YouTube: l’histoire du changeur de forets IMSA.

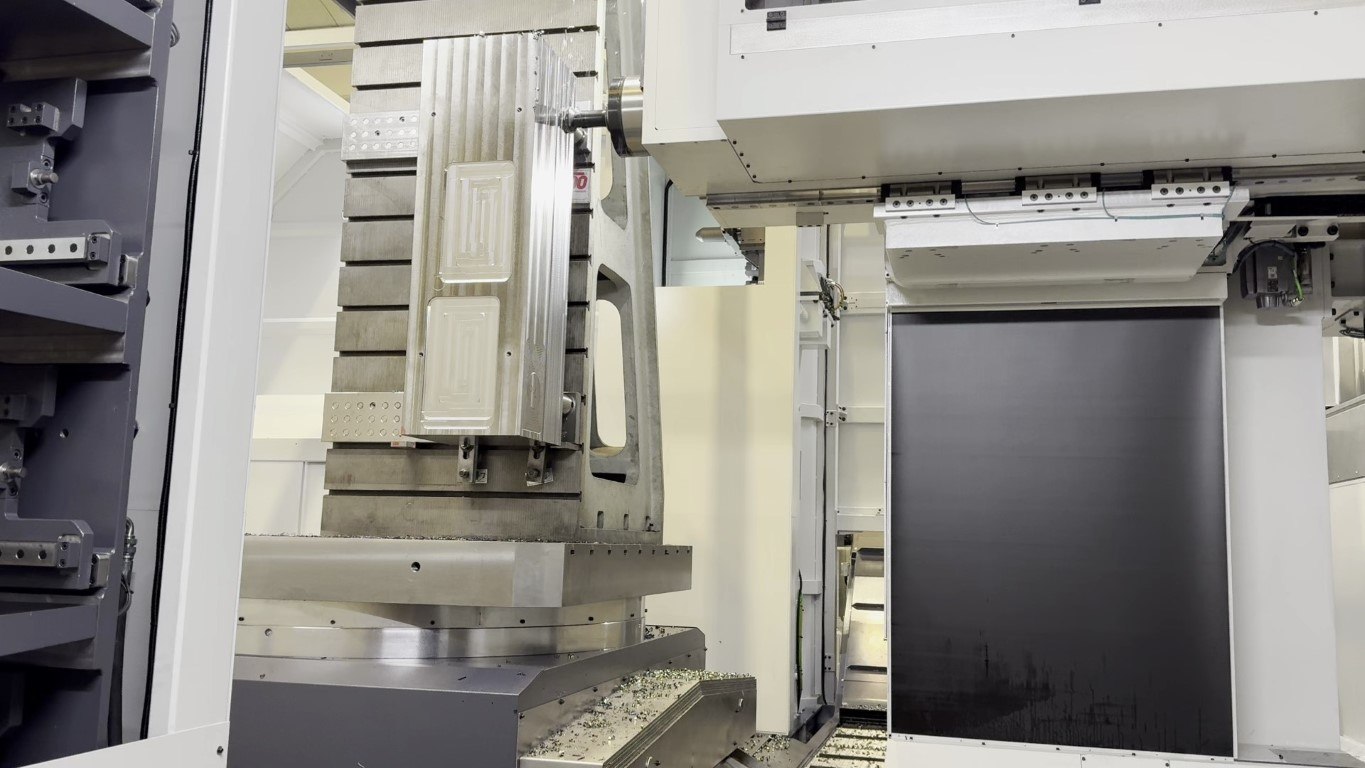

• En plus d’assurer une productivité élevée dans les processus de forage profond, la MF1650/5P EVO est spécialement conçue pour les usinages à forte capacité d’enlèvement de copeaux, avec une structure robuste et des transmissions largement dimensionnées. Changeur d’outils ISO50 de différentes capacités pour la broche de fraisage.
• Le montant mobile a été conçu comme un portique (c’est-à-dire doublement supporté: avec un guidage bas à l’avant et un guidage plus haut à l’arrière). La structure gantry du montant IMSA offre une rigidité bien supérieure à celle d’une structure traditionnelle avec un seul support inférieur.

• Usinage sur les 4 faces:
  • Les courses transversales étendues et la table mobile augmentent l’accessibilité à la surface de la pièce.
  • RTCP avancé pour les usinages à double inclinaison.
  • Origine unique pour la gestion des deux broches sur les 4 faces
