Nuovi mandrini sulle foratrici-fresatrici IMSA per stampi da 2 a 6 tonnellate

Nuovi mandrini sulle foratrici-fresatrici IMSA per stampi da 2 a 6 tonnellate

Novità 2017

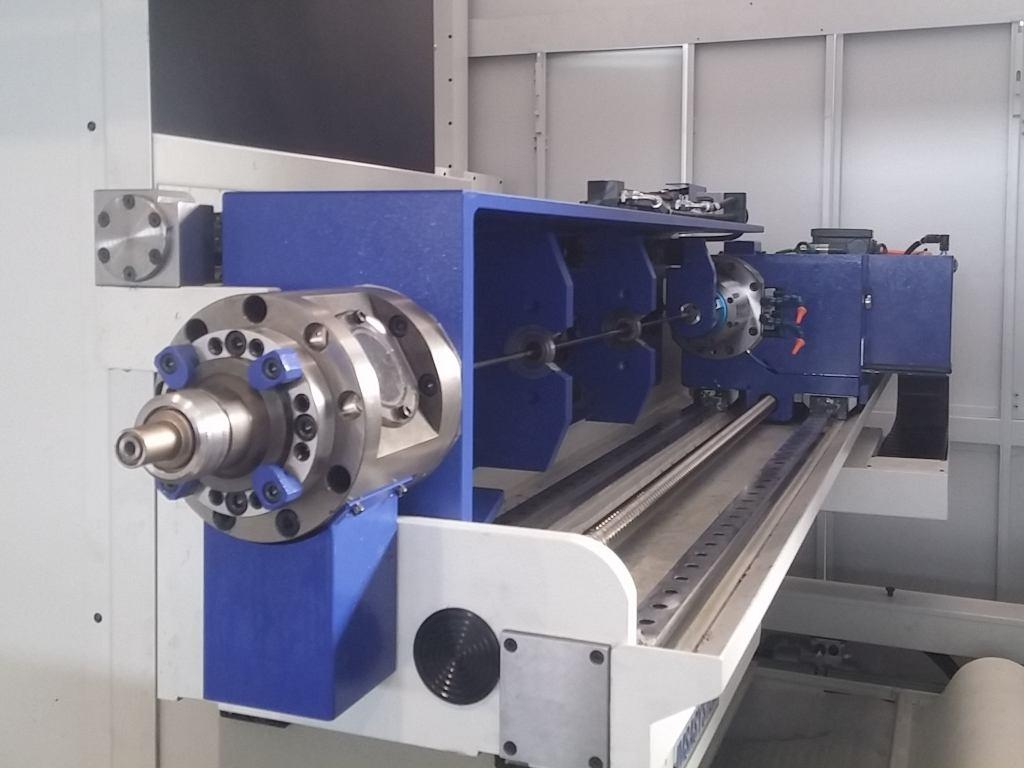

Per migliorare le performance di foratura profonda e la produttività nella realizzazione delle fresature complementari ai fori, il team tecnico IMSA ha apportato notevoli migliorie ai mandrini delle foratrici MF1000C, MF1000/2F, MF1250/2FL nelle versioni "anno 2017".



MF 1000C



Tipologia: Singolo mandrino, esclusivo sistema Swing On Top IMSA per il passaggio foratura / fresatura

Novità: Mandrino ISO40 13 kW (S1), max. 6.000 giri/min, coppia max. 115 N/m, con motore vettoriale Siemens raffreddato a liquido.



MF 1000/2F



Tipologia: Configurazione IMSA a doppio mandrino. Due mandrini su assi separati, a passaggio automatico foratura/fresatura e viceversa tramite funzioni M.

Novità: Mandrino di foratura profonda 11 kW (S1), 6.000 giri/min, con motore vettoriale Siemens raffreddato a liquido.

Novità: Mandrino di fresatura ISO40, posizionato sull'unità di lavorazione sopra alla testa di foratura, 13 kW (S1), 6.000 giri/min, coppia max.115 N/m, con motore vettoriale Siemens raffreddato a liquido.



MF 1250/2FL



Tipologia: Configurazione IMSA a doppio mandrino. Due mandrini su assi separati, a passaggio automatico foratura/fresatura e viceversa tramite funzioni M.

Novità: Mandrino di foratura profonda 11 kW (S1), 6.000 giri/min, con motore vettoriale Siemens raffreddato a liquido.

Novità: Mandrino di fresatura ISO40, posizionato sull'unità di lavorazione sopra alla testa di foratura, 13 kW (S1), 6.000 giri/min, coppia max.115 N/m, con motore vettoriale Siemens raffreddato a liquido.

IN QUESTO ARTICOLO SI PARLA DI:

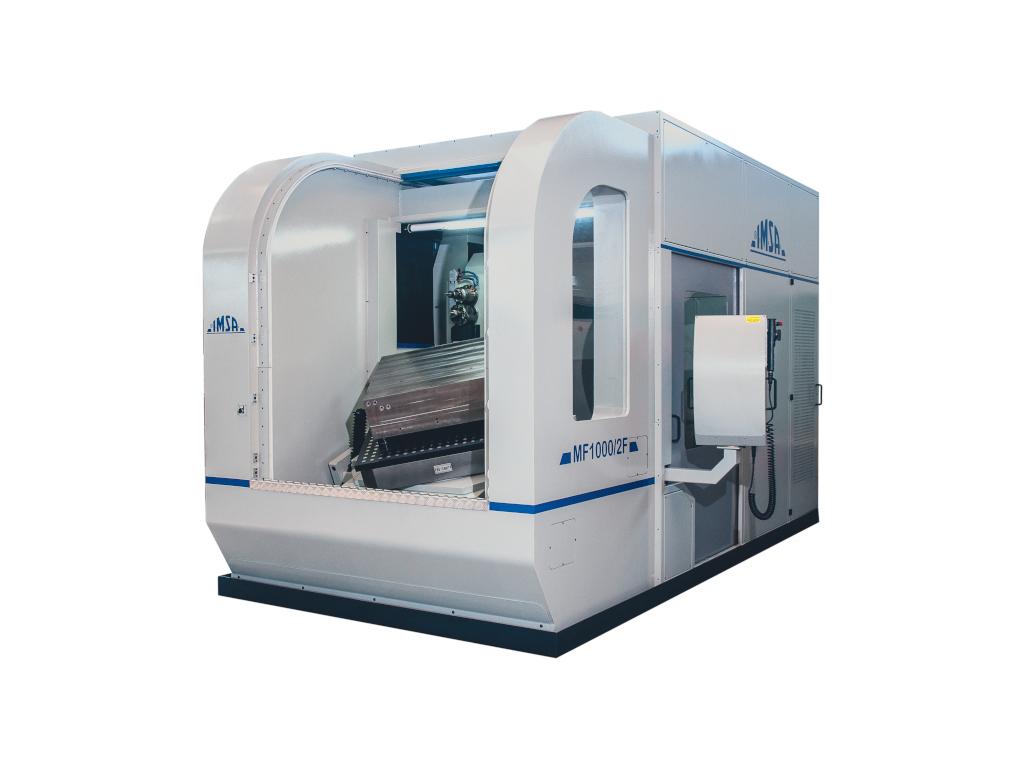

MF1000/2F con Tavola Roto-Tiltante

Macchina di foratura profonda e fresatura per stampi di medie dimensioni. Forature ortogonali (lavorazione a 3 assi), a singola inclinazione (lavorazione a 4 assi) e a doppia inclinazione (lavorazione a 5 assi): questa versione della macchina è equipaggiata di tavola girevole ed inclinabile

  • Per la lavorazione di stampi fino a 5 tonnellate
  • Pezzo lavorabile: Ø 1.600mm pezzo in rotazione entro la struttura macchina
  • Asse orizzontale X: 1.400mm, asse verticale Y: 700mm
  • Diametri ottimali di foratura: 4-25mm dal pieno, 32mm in allargatura
  • Profondità di foratura in ciclo unico 1.000mm
  • Mandrino di foratura profonda 11kW, 6.000rpm, raffreddato a liquido
  • Mandrino di fresatura ISO40, 13kW, raffreddato a liquido.
guarda il prodotto

MF1000C

Macchina per la foratura e fresatura con tavola girevole oppure roto-tiltante, per stampi di piccole e medie dimensioni fino a 4 tonnellate

  • Per tasselli e piccoli stampi, e per particolari meccanici
  • Pezzo lavorabile: Ø 1.250mm H 700mm
  • Asse orizzontale X: 1.000mm, asse verticale Y: 500mm.
  • Diametri ottimali di foratura: 4 - 25 mm dal pieno
  • Profondità di foratura in ciclo unico 1.000mm
  • Mandrino di foratura profonda e fresatura ISO40, 13kW, 6.000rpm, raffreddato a liquido
  • Fresatura: con sistema "Swing on top IMSA System", singolo mandrino ISO40 per foratura e lavorazioni di completamento. Corsa di fresatura: 400 mm.
guarda il prodotto

MF1250/2FL

Macchina di foratura profonda e fresatura con tavola roto-tiltante per stampi di medie dimensioni fino a 6 tonnellate. Forature ortogonali (lavorazione a 3 assi), a singola inclinazione (lavorazione a 4 assi) e a doppia inclinazione (lavorazione a 5 assi)

  • Per la lavorazione di stampi fino a 6 tonnellate
  • Pezzo lavorabile: Ø 1.900mm pezzo in rotazione entro la struttura macchina
  • Asse orizzontale X: 1.700 mm, asse verticale Y: 800 mm
  • Diametri ottimali di foratura: 4-25 mm dal pieno, 32 mm in allargatura
  • Profondità di foratura in ciclo unico: 1.250 mm
  • Mandrino di foratura profonda 11kW, 6.000rpm, raffreddato a liquido
  • Mandrino di fresatura ISO40, 13kW, raffreddato a liquido.
guarda il prodotto
